• Aplique o bico guia-gás certo.
• Proteja o bico guia-gás e o bico guia-fio do maçarico contra os borri-
fos de soldadura.
• Conecte a pinça do cabo de massa na peça a ser soldada (veja Fig.
F).
• A soldadora está pronta para soldar.
• Para iniciar a soldadura aproxime-se do ponto de soldadura e pressi-
one o botão do maçarico.
• Depois de ter terminado de soldar retire as escórias, desligue a má-
quina e feche a garrafa do gás.
SOLDADURA CONTÍNUA
Escolher a regulação da tensão ou das velocidades do fio mais adequa-
das, accionando os comandos correspondentes, dependendo do tipo
de trabalho a ser executado. Premer o botão da tocha para dar início à
corrente de soldadura e ao avançamento do fio e efectuar a soldadura.
Após terminar o ciclo de soldadura, soltando o botão da tocha, o motor
de avançamento do fio pára imediatamente e o gerador permanece sob
tensão por um tempo suficiente para queimar o excesso do fio que saiu
da tocha. A electroválvula do gás permanece aberta para manter inerte
a atmosfera ao redor da zona de soldadura. Esta função é chamada
“Burn-back” e é regulável. O circuito de controlo permanece sob ten-
são, pronto para o próximo ciclo de soldadura.
SOLDADURA POR PONTOS
Este tipo de solda é recomendado para
trabalhos de reparação em carrocerias.
• Substituir o bico guia do gás com um
tipo específico para solda por pontos
(ver Fig. G).
• Programar, através do potenciómetro
(Pos. 2, Fig. D) o tempo de solda por pontos.
• Escolher as regulações de tensão e de velocidade do fio mais ade-
quadas, accionando os relativos comandos, de acordo com o tipo de
trabalho a ser efectuado.
• Apoiar perpendicularmente o bico guia do gás na peça a soldar.
• Pressionar o botão da tocha para dar início à corrente de soldadura e
ao avançamento do fio.
• Transcorrido o tempo programado de solda por pontos, o avançamento
do fio pára au-tomaticamente.
• Voltando a pressionar o maçarico inicia um novo ciclo de soldadura.
• Soltar o botão da tocha.

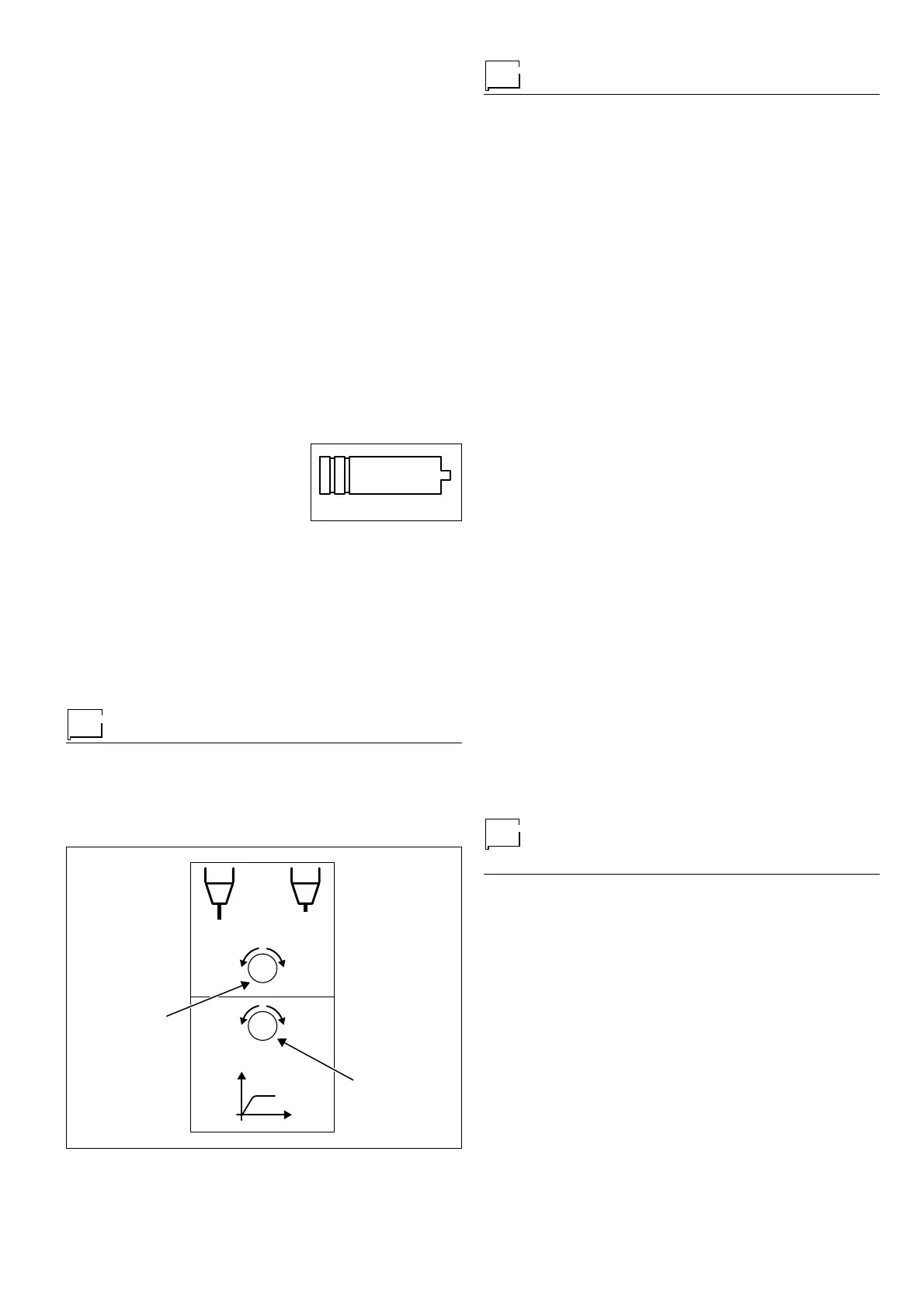

Regulação da placa electrónica
Trimmer RT1: Burn-Back
Trimmer RT2: Rampa do motor
NOTA: Os trimmer podem ser regulados pela parte externa sem que seja
preciso abrir a soldadora e para isso é só remover a parte móvel da
tampa.
Manutenção
IMPORTATE: A eventual manutenção deve ser realizada somente
por pessoas especializadas e qualificadas. A garantia decai se o
utilizador final tentou consertar, sozinho, uma avaria da máquina.
ATENÇÃO: Antes de efetuar qualquer inspeção dentro do gerador des-
ligar da corrente elétrica.
GERADOR
A manutenção desta maquina se limita na limpeza do interiar da carcaça
e a uma inspeção periodica afim de controlar as eventuais presenças de
cabos estragados ou conexões soltas. A intervalos regulares, com a
maquina desligada da rêde eletrica, tirar a tampa e limpar OS eventuais
acumulos de poeira utilizando ar comprimido seco. Durante esta opera-
ção não dirigir o ar comprimido sobre OS componentes eletronicos. Ve-
rificar que o circuito de gas, esteja completamente livre de impurezas e
que estas conexões estejam bem apertadas e sem vazamento. Nesta
operação, uma atenção particular sera reservada a eletrovalvula. Con-
trolar periodicamente OS rolos de condução e substituilos quando o
gasto deles pode comprometer a saida regular do fio (deslrzamento,
etc).
TOCHA
A tocha é submetida a temperaturas elevadas e, além disso, sofre trac-
ções e torções. Recomendase, portanto, evitar dobrar bruscamente o
cabo e não usar a tocha como cabo de tracção para deslocar a máquina
de soldar. Por isso, a tocha necessita de revisões frequentes, a saber:
• limpeza dos borrifos de solda no difusor de gás, a fim de permitir uma
passagem correcta do gás;
• substituição da ponta de contacto quando o furo de passagem do fio
estiver deformado;
• limpeza dos revestimentos de guia do fio com trielina ou com solventes
específicos;
• verificação do isolamento e das conexões do cabo de potência; as
ligações devem estar eléctrica e mecanicamente em boas condições.
SUBSTITUIÇÃO DO CIRCUITO ELETRONICO
ATENÇÃO: A estática pode danificar as placas!
• Recomenda-se vestir "braçadeiras anti estáticas" antes de manusear
as placas e os seus componentes.
Proceder no modo seguinte:
• Remover a cobertura da parte fixa da maquina de soldar.
•È preciso extrair o conector lateral para a ligação eléctrica do cartão.
• Desblocar o circuito eletrônico girando um quarto de volta no sentido
antihorario os suportes elasticos.
• Tirar o circuito com defeito.
• Para a montagem do circuito, proceder no sentido contrario.
Detecção de eventuais inconvenientes
e suas eliminações
A linha de alimentação é culpada pelos mais freqüentes problemas. No
caso de estragos proceder como segue:
1) Controlar o valor da tensão de linha;
2) Controlar a perfeita ligação do cabo de rede à tomada e ao interrup-
tor Verificar que os fusíveis de rede não estejam queimados ou frou-
xos;
3) Verificar que os fusíveis de rede não estejam queimados ou frouxos;
4) Controlar que não estejam com defeito:
• O interruptor e a tomada de parede que alimenta a máquina
• a ficha do cabo da linha
• o interruptor da máquina de soldar
