CEA SMARTMIG T25 - Page 25

25

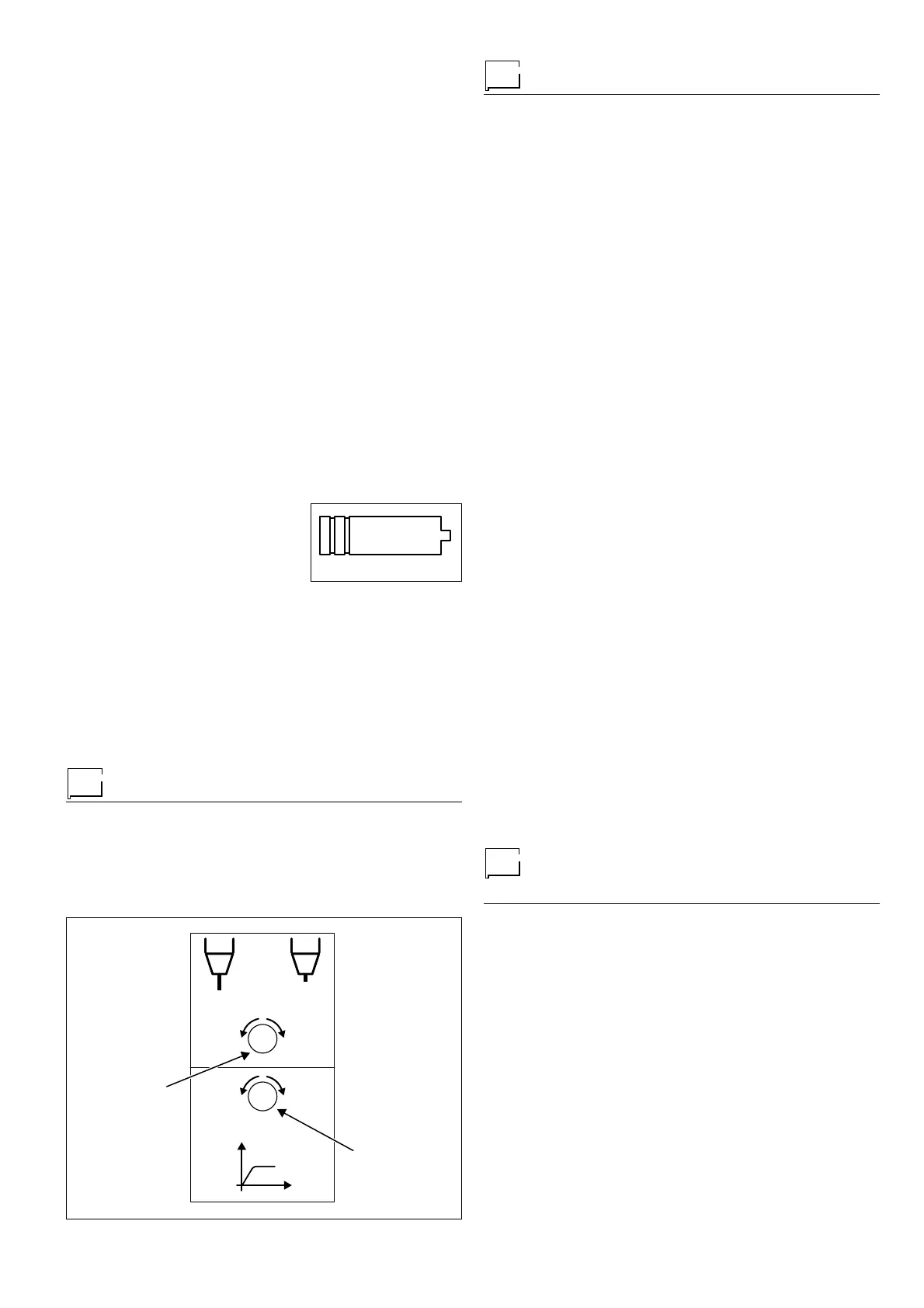

FIG. G
RAMP
MIN
MIN
MAX
MAX
BURN-BACK
V
t
RT1
RT2
FIG. H
cha.
• Colocar correctamente la boquilla guía-gas.
• Proteger la boquilla guía gas y la boquilla guía-hilo de la antorcha de
las salpicaduras de soldadura.
• Conectar la pinza del cable de masa a la pieza que se tiene que soldar
(véase Fig. F).
• La soldadora está lista para soldar.
• Para comenzar la soldadura acercarse al punto de soldadura y pulsar
el botón de la antorcha.
• Una vez que se haya terminado la operación eliminar los residuos,
apagar la máquina y cerrar la botella de gas.
SOLDADURA CONTINUA
Elegir la regulación de tensión y de velocidad del hilo más adecuadas,
accionando los respectivos mandos, en función del tipo de trabajo a
desarrollar. Apretar el pulsador de la antorcha para dar comienzo a la
corriente de soldadura y al avance del hilo para realizar el trabajo de
soldadura. Terminado el ciclo de soldadura, soltando el pulsador de la
antorcha, el motor de avance del hilo se detiene inmediatamente mien-
tras el generador queda con tensión por un tiempo suficiente para que-
mar el exceso de hilo que salió de la antorcha. La electroválvula del gas
queda abierta para proveer al mantenimiento de la atmósfera inerte alre-
dedor de la zona de soldadura. Esta función se denomina “Burn-back” y
es regulable. El circuito de control queda con tensión, listo para el próxi-
mo ciclo de soldadura.
PUNTEADO
Se aconseja este tipo de soldadora para trabajos de reparación de ca-
rrocerías.
• Reemplazar la boquilla guía gas con el
tipo específico para punteado (ver Fig.
G).
• Fijar por medio del potenciómetro (Pos.
2, Fig. D) el tiempo de punteado.
• Elegir las regulaciones de tensión y de
velocidad del hilo más adecuadas, accionando los respectivos man-
dos, en función del tipo de trabajo a desarrollar.
• Apoyar perpendicularmente la boquilla guía gas sobre la pieza a sol-
dar.
• Apretar el pulsador de la antorcha para dar comienzo a la corriente de
soldadura y al avance del hilo.
• Pasado el tiempo de punteado fijado, el avance del hilo se detiene
automáticamente.
• Pulsando nuevamente el botón de la antorcha se comienza con un
nuevo ciclo de soldadura.
• Soltar el pulsador de la antorcha.
Regulación tarjeta electrónica
Trimmer RT1: Burn-Back
Trimmer RT2: Rampa motor
NOTA: Los trimmer se pueden regular desde afuera sin tener que abrir la
soldadora, quitando solamente la parte móvil de la tapadera.
Mantenimiento
IMPORTATE: El eventual mantenimiento tiene que ser efectuado
por personal experto y calificado. La garantía caduca si el utilizador
final probó reparar por su cuenta la avería de la máquina.
ATENCIÓN: Antes de efectuar cualquier inspección en el interior del
generador quitar la alimentación eléctrica de la instalación.
GENERADOR
La manutención de estos aparatos se limita a limpiar el interior del cha-
sis e inspecciones periódicas para controlar la presencia eventual de
cables desgastados o de conexiones aflojadas. Con regularidad y con el
soldador desconectado de la red, quiten la tapa y saquen la eventual
basura y polvo utilizando aire comprimido seco. Durante esta operación
no dirijan el chorro de aire hacia los componentes electrónicos. Com-
prueben que el circuito de gas esté completamente libre de impuridades
y que las conexiones estén bien ajustadas y no tengan pérdidas. Tengan
cuidado sobre todo con la electroválvula Controlen periódicamente los
rodillos de arrastre y sustitúyanlos cuando el desgaste perjudique el avan-
ce regular del alambre (resbalar, etc.).
ANTORCHA
La antorcha está sometida a temperaturas elevadas y además solicitada
a tracción y a torsión. Se recomienda de evitar pliegues bruscos del
cable y de no emplear la antorcha como cable de tiro para desplazar la
soldadora. A causa de lo antes indicado, la antorcha necesitará frecuen-
tes revisiones como:
• limpieza del difusor del gas de las salpicaduras, con el fin de permitir
un correcto pasaje del gas;
• reemplazo del puntal de contacto cuando el agujero de pasaje del hilo
se deformó;
• limpieza de la vaína guía hilo por medio de tricloroetileno o solventes
específicos;
• verificación del aislante y de las conexiones del cable de potencia; las
uniones deben estar eléctricamente y mecánicamente en buenas con-
diciones.
SUBSTITUCIÓN DE LA FICHA ELECTRÓNICA
ATENCIÓN: La estática puede dañar las placas!
• Se aconseja llevar "brazaletes antiestáticos" antes de tocar las tarjetas
y sus componentes.
Obren de la manera siguiente:
• Quiten la tapa fija del soldador;
• Extraer el conector lateral para la conexión eléctrica de la tarjeta.
• Desenganchen la ficha electrónica girando los soportes elásticos, a la
izquierda, de un cuarto de giro;
• Quiten la ficha defectuosa;
• Para el montaje de la ficha efectúen las operaciones anteriores al re-
vés.
Averiguación de posibles averías y sus
eliminaciones
La línea de alimentación es a menudo la causa de la mayoría de los
problemas. En caso de avería, seguir las indicaciones a continuación:
1) Controlar el valor de la tensión de línea;
2) Controlar que el cable de red esté perfectamente conectado al en-
chufe y al interruptor;
3) Verificar que los fusibles de red no se hayan quemado o aflojado;
4) Controlar si tienen defectos:
• el interruptor y la toma de corriente de pared para la alimentación
de la máquina
• el enchufe del cable línea
• el interruptor de la soldadora
