L) Led presión aire insuficiente.
M) Empuñadura de regulación de la corriente de corte
N)
Led indicación de electrodo agotado; (solo en Art. 356).
O) Led que se ilumina cuando no se debe cortar con la
tobera en contacto con la pieza; (solo en Art. 356).
P) Empalme para antorcha.
Q) Display corriente de corte (solo en Art. 356).
R) Protección de seguridad.
S) Led de bloqueo; se ilumina si se verifican condiciones
peligrosas.
2.3 DISPOSITIVOS DE SEGURIDAD
Esta instalación está dotada de los siguientes dispositi-
vos de seguridad:
Térmico:
1) Con el fin de evitar sobrecargas durante el encen-
dido del arco piloto y durante el corte. Està eviden-
ciado por el encendido continuo del Led G (vease fig. 1).
2) Con el fin de evitar el funcionamiento en temperatura
ambiente inferior a los -20°C. Està evidenciada por el
encendido intermitente del Led G (vease fig. 1).
Neumático:
Colocado en la alimentación de la antorcha para evi-
tar que la presión del aire sea insuficiente viene evi-
denciado por el encendido del led L (ver fig.1).
Si el Led L se enciende de manera intermitente significa
que la presión se ha bajado menos de 3,2 ÷ 3,5 bar.
Eléctrico:
1) Colocado en el cuerpo antorcha para evitar que exis-
tan tensiones peligrosas en la antorcha, cuando se susti-
tuyen la tobera, el difusor, el electrodo o el portatobera.
2) Pone el aparato en bloqueo, cuando el electrodo
alcanza un tal estado de desgaste que debe ser
sustituido. Esta segunda función viene evidenciada por el
encendido del led N (fig.1). Si interviene este dispositivo
de seguridad, apagar el aparato antes de sustituir el elec-
trodo y la tobera. Solo en Art. 356.
. No eliminar o cortocircuitar los dispositivos
. Utilizar solamente repuestos originales.
. Sustituir siempre eventuales partes dañadas del
aparato de la antorcha con material original.
. No hacer funcionar el aparato sin las tapas. Sería
peligroso para el operador y para las personas que se
encontrasen en el área de trabajo y impediría al apa-
rato un enfriamiento adecuado.
2.4 EXPLICACIÓN DE LOS DATOS TÉCNICOS
EN60974.1 El aparato ha sido construido según esta
EN 50199-92 norma europea.
N°..................... Número de matricula.
A citar siempre para cualquier petición
relativa al aparato.
....... Convertidor estático de frecuencia trifási-
ca transformador - rectificador.
................... Característica descendiente.
................ Adapto para el corte al plasma.
TORCH TYPE....... Tipo de antorcha que puede ser utilizada
con este aparato
U
0
. PEAK....... Tensión en vacío secundaria. Valor de
pico.
X...................... Factor de servicio porcentaje.
El factor de servicio expresa el porcen-
taje de 10 minutos en los que el aparato
puede trabajar a una determinada cor-
riente I
2
y tensión U
2
sin causar recalen-
tamientos.
I
2
...................... Corriente de corte.
U
2
.................... Tensión secundaria con corriente de
corte I
2
. Esta tensión ha sido medida en
el art. 354 cortando con la tobera en con-
tacto con la pieza y en el art. 356 cortan-

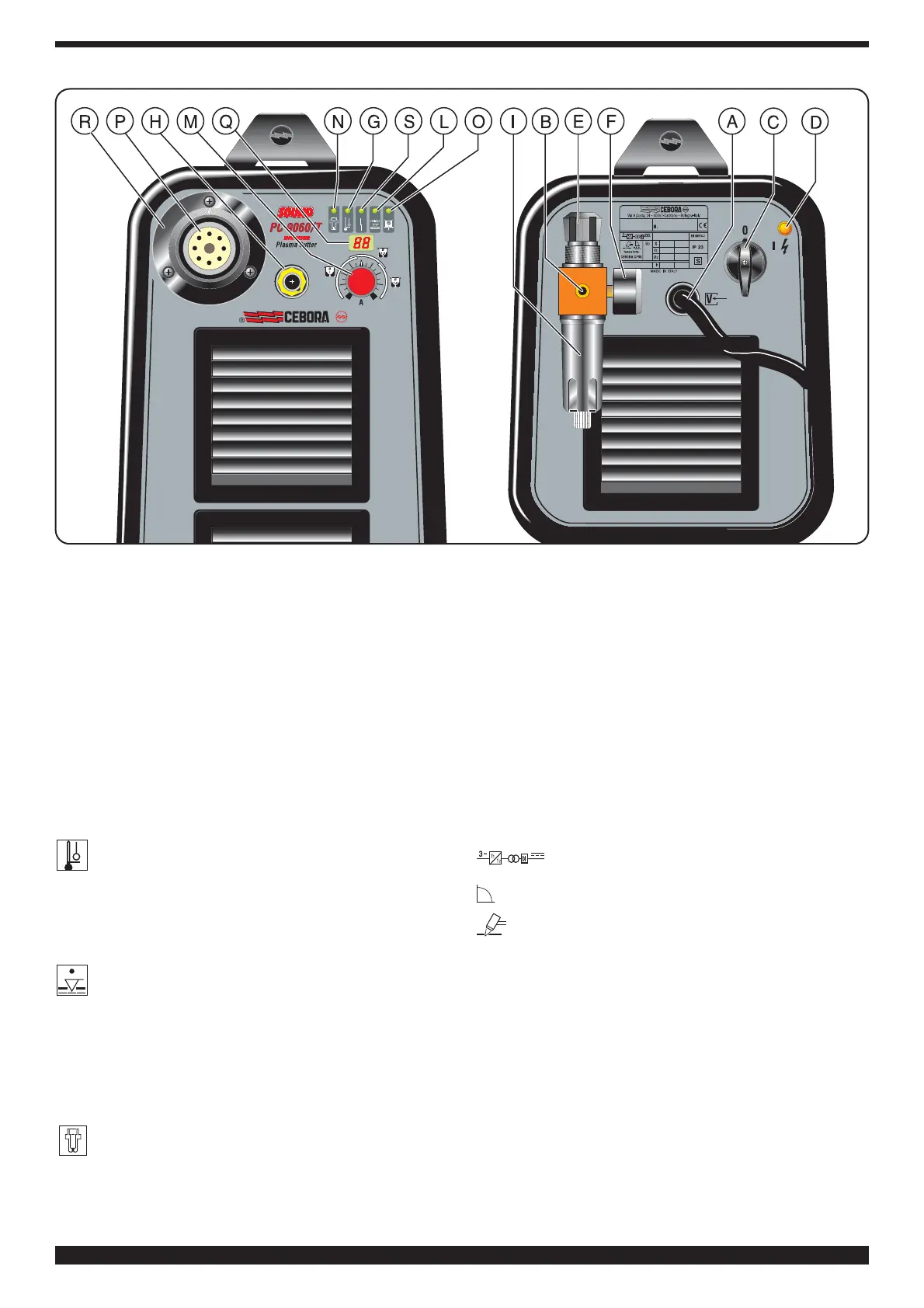

Fig.1
