R) Protezione di sicurezza.
S) Led di blocco; si illumina in condizioni di pericolo.
2.3 DISPOSITIVI DI SICUREZZA
Questo impianto è provvisto delle seguenti sicurezze:
Termica:
1) Per evitare sovraccarichi durante l’accensione del-
l’arco pilota e durante il taglio. E’ evidenziata dall’ac-
censione continua del led G (vedi fig.1).
2) Per evitare il funzionamento con temperatura ambiente
inferiore a -20°C. E’ evidenziata dall’accensione intermitten-
te del led G (vedi fig.1).
Pneumatica:
Posta sull’alimentazione della torcia per evitare che
la pressione aria sia insufficiente. E’ evidenziata
dall’accensione del led L (vedi fig.1).
Se il led L si accende in modo intermittente significa che la
pressione è scesa momentaneamente al di sotto di 3,2 ÷ 3,5
bar.
Elettrica:
1) Posta sul corpo torcia, per evitare che vi siano tensioni
pericolose sulla torcia quando si sostituiscono l’ugello, il
diffusore, l’elettrodo o il portaugello;
2) Pone l’apparecchio in blocco a quando l’elettrodo
raggiunge uno stato di usura tale da dover essere
sostituito. Questa seconda funzione è evidenziata dall’ac-
censione del led N (fig.1). Se interviene questa sicurezza
spegnere l’apparecchio prima di sostituire l’elettrodo e l’u-
gello. (Solo per Art. 356).
• Non eliminare o cortocircuitare le sicurezze .
• Utilizzare solamente ricambi originali.
• Sostituire sempre eventuali parti danneggiate del-
l’apparecchio o della torcia con materiale originale.
• Non far funzionare l’apparecchio senza i coperchi.
Questo sarebbe pericoloso per l’operatore e le per-
sone che si trovano nell’area di lavoro ed impedi-
rebbe all’apparecchio un raffreddamento adeguato.
➡ ➡
2.4 SPIEGAZIONE DEI DATI TECNICI
EN 60974.1 L’apparecchio è costruito secondo queste
EN 50199-92 norme Europee.
N°
.
............................Numero di matricola.
Da citare sempre per qualsiasi richiesta rela-
tiva all’apparecchio.
..... Convertitore statico di frequenza trifase tras-
formatore-raddrizzatore.
..........................Caratteristica discendente.
.....................Adatto per il taglio al plasma.
TORCH TYPE........Tipo di torcia che puo essere utilizzata con
questo apparecchio.
U
0
.
PEAK ...........Tensione a vuoto secondaria. Valore di picco.
X
.
..............................Fattore di servizio percentuale.
Il fattore di servizio esprime la percentua
le di 10 minuti in cui l’apparecchio può lavo-
rare ad una determinata corrente I
2
e tensio-
ne U
2
senza causare surriscaldamenti.
I
2
.
..............................Corrente di taglio.
U
2
............................ Tensione secondaria con corrente di taglio I
2.
Questa tensione è misurata sull’art. 354
tagliando con l’ugello a contatto con il pezzo e
sull’art.356 tagliando con l’ugello distante
3 mm dal pezzo.
Se questa distanza aumenta anche la ten-
sione di taglio aumenta ed il fattore di servi-
zio X% può diminuire.
U
1
.
............................Tensione nominale di alimentazione
3~ 50/60Hz
.....Alimentazione trifase 50 oppure 60 Hz
I
1
.
..............................Corrente assorbita alla corrispondente
corrente I
2
e tensione U
2
di taglio .
IP23
........................Grado di protezione della carcassa.
Grado 3 come seconda cifra significa che
questo apparecchio è idoneo a lavorare
all’esterno sotto la pioggia.

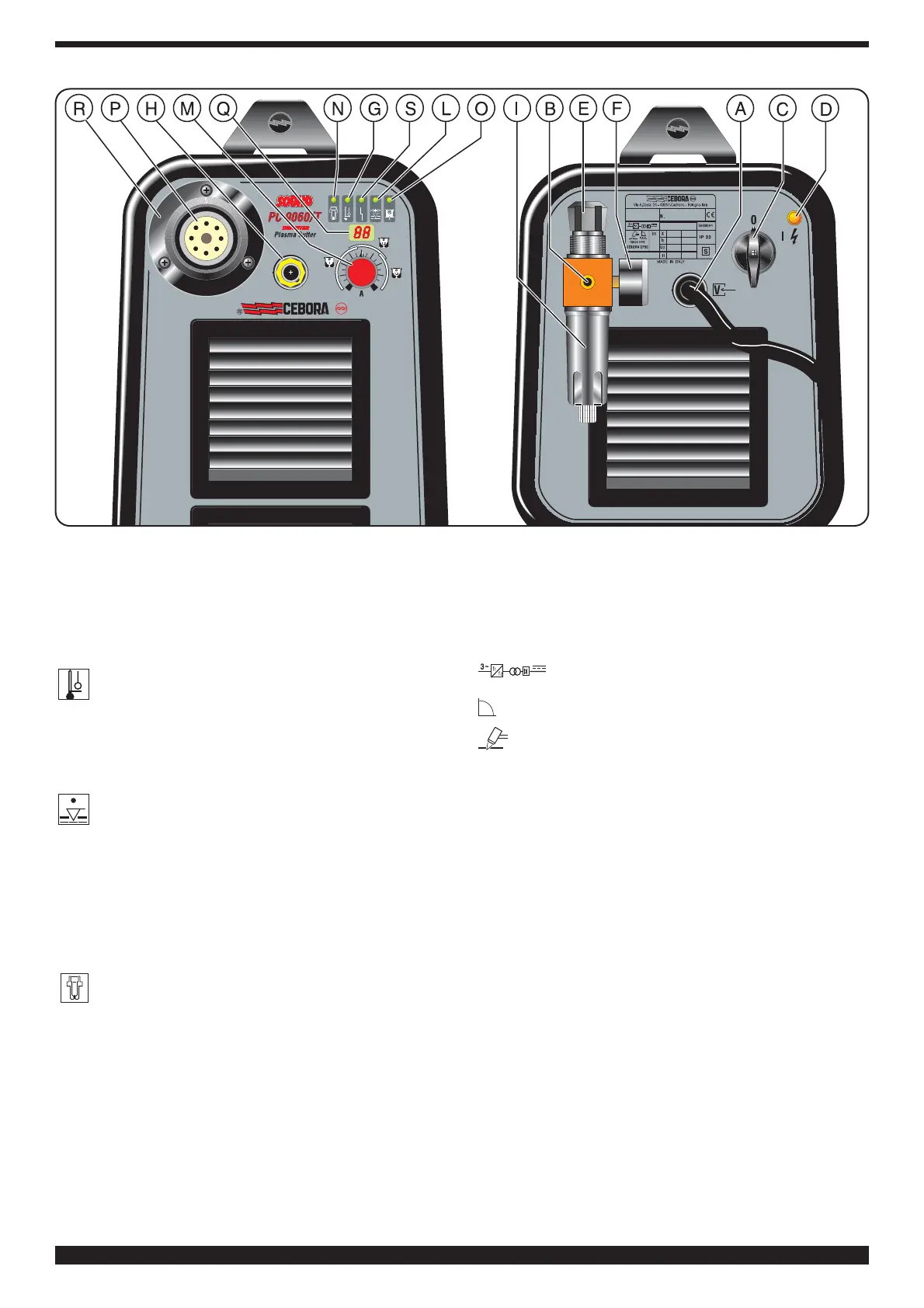

Fig.1
