33
M) Leikausvirran säätö
N) Kuluneen elektrodin merkkivalo( vain Art. 356 )
O) Merkkivalo palaa, kun kosketusleikkaus ei ole sallittua
( vain Art. 356)
P) Polttimen liitin
Q) Leikkausvirran näyttö ( vain Art. 356 )
R) Liittimen suojus
S) Keskeytyssuojan merkkivalo
2.3 SUOJALAITTEET
Tämä kone on varustettu seuraavilla suojalaitteilla.
Ylikuormitussuoja:
1.) Estää koneen ylikuormittumisen pilottivalokaaren
sytytyksen tai leikkauksen aikana.
Toiminta ilmaistaan merkkivalolla G joka palaa jatku-
vasti ( kts. kuva 1).
2) Estää koneen käytön alle -20 C lämpötilassa. Toiminta
ilmaistaan merkkivalolla G joka vilkkuu ( kts. kuva 1).
Pneumaattinen suoja:
Tunnistin on sijoitettu polttimen paineilmaliitännän
lähelle, estää koneen toiminnan jos ilman paine on
liian alhainen.
Merkkivalo L ( kuva 1) palaa kun ilmanpaine on liian alhai-
nen ja vilkkuu kun ilmanpaine laskee hetkellisesti alle 3.2-
3.5 bar:in.
Sähköinen suoja:
1.) Sijaitsee poltinpäässä, estää polttimen osien tulemas-
ta jännitteellisiksi ja vaarallisiksi kun polttimen kulutuso-
sia kuten suutinta, eristettä, elektrodia tai kaasukupua
vaihdetaan.
2.) Kuluneen elektrodin suoja pysäyttää koneen, kun
elektrodi on kulunut niin, että
se on vaihdettava, tällöin merkkivalo N ( kuva 1) palaa.
( vain Art. 356 )
Kytke aina kone pois päältä ennen kulutusosien vaihta-
mista.
• Älä koskaan poista tai oikosulje suojauslaitteita.
• Käytä aina alkuperäisiä kulutusosia.
• Vaihda aina rikkoutuneet polttimon osat alkuperäi-
siin osiin
• Älä käytä konetta ilman suojapeltejä. Tämä aiheut-
taa vaaraa koneen käyttäjälle ja kaikille sen lähellä
oleville sekä estää koneen tehokkaan jäähdytykseen.
2.4 KONEKILVEN MERKKIEN SELITYS
EN60974.1 Tämä kone on valmistettu Eurooppalai-
EN 50199-92 sen standardin mukaisesti.
N°
.
.................. Sarjanumero. Ilmoita aina tätä konetta
...................... koskevissa asioissa.
3 -vaihe staattinen taajuusmuuttaja -
muuntaja -tasasuuntaaja
Tasavirta virtalähde
Kone soveltuu plasmaleikkaukseen.
TORCH TYPE ..... Tässä koneessa käytettävien polttimien
...................... tyypit
Uo PEAK.. Toisio tyhjäkäyntijännite.
X................... Käyttösuhde prosentteina.Ilmoittaa pro-
senttia 10 minuutissa, jonka kone toimii
annetulla virralla I
2
ja jännitteellä U1
ylikuumenematta .
I
2
.................. Leikkausvirta
U
2
................ Toisiojännite I
2
leikkausvirralla. Art.
354:ssa mitataan toisiojännite suuttimen
ollessa kosketuksessa leikattavaan
työkappaleeseen ja Art.: 356:ssä suutti-
men ollessa 3 mm:n etäisyydellä
leikattavasta työkappaleesta. Mikäli
etäisyys kasvaa, nousee leikkausjän-
niteja käyttösuhde X% laskee.
U
1
................ Liitäntäjännite
3 ~ 50/60 Hz 3- vaihe liitäntä 50 - tai 60 Hz
I
1
................. Ottoteho I
2
mukaisella leikkausvirralla ja
U
2
toisiojännitteellä

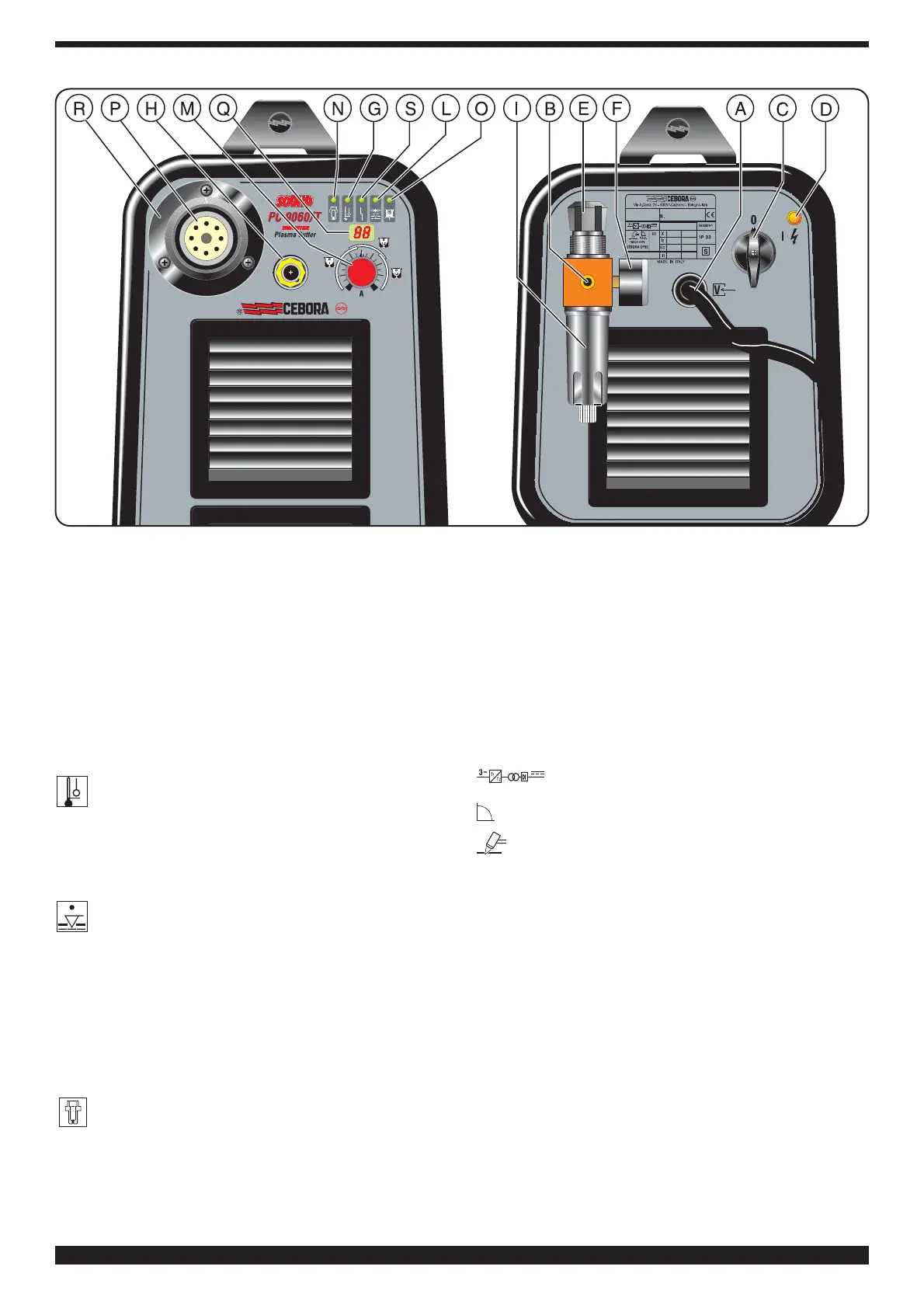

kuva.1
