M) Håndtag til regulering af skærestrømmen
N) Lysdiode til angivelse af opbrugt elektrode; (kun
for Art. 356).
O) Lysdiode der lyser op, når man ikke må skære
med dysen i berøring med emnet; (kun for Art.
356).
P) Tilslutningsfitting for brænder.
Q) Display for skærestrøm (kun for Art. 356).
R) Sikkerhedsbeskyttelse.
S) Lysdiode for blokering; lyser op i faresituationer.
2.3 SIKKERHEDSANORDNINGER
Dette anlæg er udstyret med følgende sikkerhedsanord-
ninger:
Termisk:
1) For at undgå overbelastning under tænding af
pilot-lysbuen og under skæring. Dette vises ved
konstant tænding af lysdioden G (se fig.1).
2) For at undgå funktion ved omgivelsestemperaturer på
mindre end -20°C.Vises ved blinkende tænding af lysdio-
den G (se fig.1).
Pneumatisk:
Anbragt på brænderens lufttilslutning for at undgå
utilstrækkeligt lufttryk.Vises ved tænding af lysdio-
den L (se fig.1).
Hvis lysdioden L tænder med blink betyder det, at trykket
i dette øjeblik er faldet ned under 3,2 - 3,5 bar.
Elektrisk:
1) Anbragt på brænderens krop for at undgå farlige
spændinger på brænderen, når dysen, diffusoren, elek-
troden eller dyseholderen udskiftes;
2) Sætter apparatet i blokeringstilstand, når elektro-
den har en slidtilstand der nødvendiggør udskift-
ning. Denne funktion nr. 2 vises ved tænding af lysdioden
N (fig.1). Hvis denne sikkerhedsanordning aktiveres, skal
man slukke apparatet inden elektroden og dysen udskif-
tes. (Kun for Art. 356).
➡ ➡
• Fjern eller kortslut aldrig sikkerhedsanordningerne.
• Anvend kun originale reservedele.
• Udskift altid eventuelle beskadigede komponenter
på apparatet eller brænderen med originale reserve-
dele.
• Lad aldrig maskinen være i funktion uden dækpla-
der. Dette vil være farligt for brugeren og for de per-
soner der måtte opholde sig i arbejdsområdet, og for-
hindrer korrekt afkøling af apparatet.
2.4 FORKLARING AF DE TEKNISKE DATA
EN 60974.1 Apparatet er fremstillet i overensstemmel
EN 50199-92 se med disse europæiske stan-
darder.
N°. Serienummer.
Skal altid oplyses ved enhver henvendel-
se om apparatet.
Statisk omformer for trefaset frekvens
transformer-ensretter.
Faldende karakteristik.
Egnet til plasmaskæring.
TORCH TYPE ..... Den brændertype, der kan anvendes til
...................... denne maskine.
U
0
. PEAK Sekundær tomgangsspænding. Spid-
sværdi.
X. Procentvis belastningsgrad.
Belastningsgraden udtrykker den pro-
centdel af 10 minutter, hvor apparatet
kan arbejde med en given strøm I
2
og spæn-
ding U
2
uden at det medfører overop-
varmning.
I
2
. Skærestrøm.
U
2
Sekundær spænding med skærestrøm I
2
.
Denne spænding måles på art. 354 ved
at skære med dysen i berøring med emnet,
og på art.356 ved at skære med dysen i

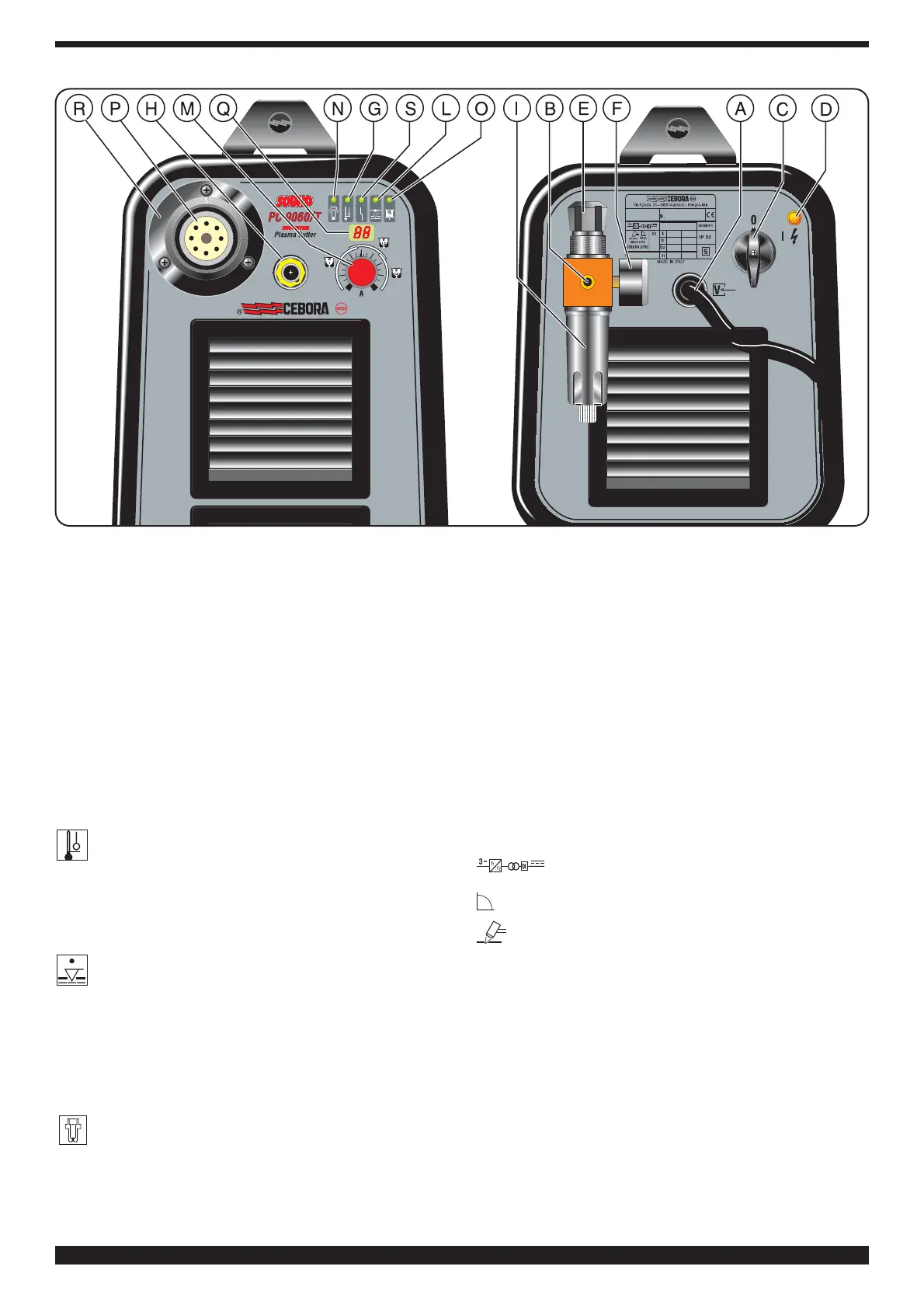

Fig.1
