356).
R) Säkerhetsskydd.
S) Lysdiod som indikerar att maskinen har blockerats
av säkerhetsskäl, tänds vid farlig situation.
2.3 SÄKERHETSANORDNINGAR
Denna anläggning är utrustad med följande säkerhetsanord-
ningar:
Överhettningsskydd:
1) För att undvika överbelastning när pilotbågen tänds
och vid skärning. Lysdiod G tänds och lyser med fast
sken (se fig. 1).
2) För att blockera maskinens funktion vid lägre omgivnings-
temperatur än -20° C. Lysdiod G börjar blinka (se fig. 1).
Pneumatiskt skydd:
Är placerat på brännarens strömkälla för att undvika ett
otillräckligt lufttryck. Lysdiod L tänds (se fig. 1).
Om lysdioden L börjar blinka betyder det att trycket tillfälligt
har sjunkit under 3,2 - 3,5 bar.
Elektriskt skydd:
1) Är placerat på brännarens stomme för att undvika farlig
spänning vid byte av munstycket, diffusören, elektroden eller
munstyckshållaren.
2) Skyddet blockerar maskinen när slitaget på elektro-
den är så pass stort att ett byte krävs. Lysdiod N tänds
(fig. 1). Om denna säkerhetsanordning ingriper ska maskinen
stängas av innan elektroden och munstycket byts ut (endast
för art. 356).
• Förbikoppla eller kortslut aldrig säkerhetsanordningar-
na.
• Använd endast originalreservdelar.
• Byt alltid ut eventuella skadade delar på maskinen eller
brännaren mot originaldelar.
• Använd aldrig maskinen utan dess kåpor då det är
förenat med fara för operatören och andra personer som
befinner sig på arbetsplatsen, samt förhindrar att maski-
nen avkyls ordentligt.
➡ ➡
2.4 FÖRKLARING AV TEKNISKA DATA
EN 60974.1 Maskinen är tillverkad i enlighet med dessa
EN 50199-92 europeiska standarder.
N°. Serienummer.
Ska alltid uppges vid alla typer av förfrå
gningar angående maskinen.
Trefas statisk frekvensomvandlare för tran-
sformator - likriktare.
Sjunkande karakteristik.
Lämplig för plasmaskärning.
TORCH TYPE ..... Typ av brännare som kan användas med
........................ denna maskin.
U
0
. PEAK Sekundärspänning vid tomgång (toppvär-
de).
X. Procentuell driftsfaktor.
Driftsfaktor som anger hur många procent
av en period på 10 minuter som maskinen
kan tillåtas arbeta vid en given ström I
2
och
spänning U
2
utan att överhettas.
I
2
. Skärström
U
2
Sekundärspänning med skärströmmen I
2
.
Denna spänning är uppmätt på art. 354
genom att munstycket ligger an mot arbets-
stycket vid skärning och på art. 356 genom
att munstycket är placerat 3 mm från
arbetsstycket vid skärning.
Om detta avstånd ökas ökar även skär
spänningen och driftsfaktorn X% kan min-
ska.
U
1
. Nominell matarspänning.
3~ 50/60Hz Trefas matning vid 50 eller 60 Hz.
I
1
. Den totala strömförbrukningen vid skär-
strömmen I
2
och skärspänningen U
2
.
IP23. Höljets kapslingsklass.
Siffran 3 som andra siffra innebär att denna
maskin får användas utomhus vid regn.

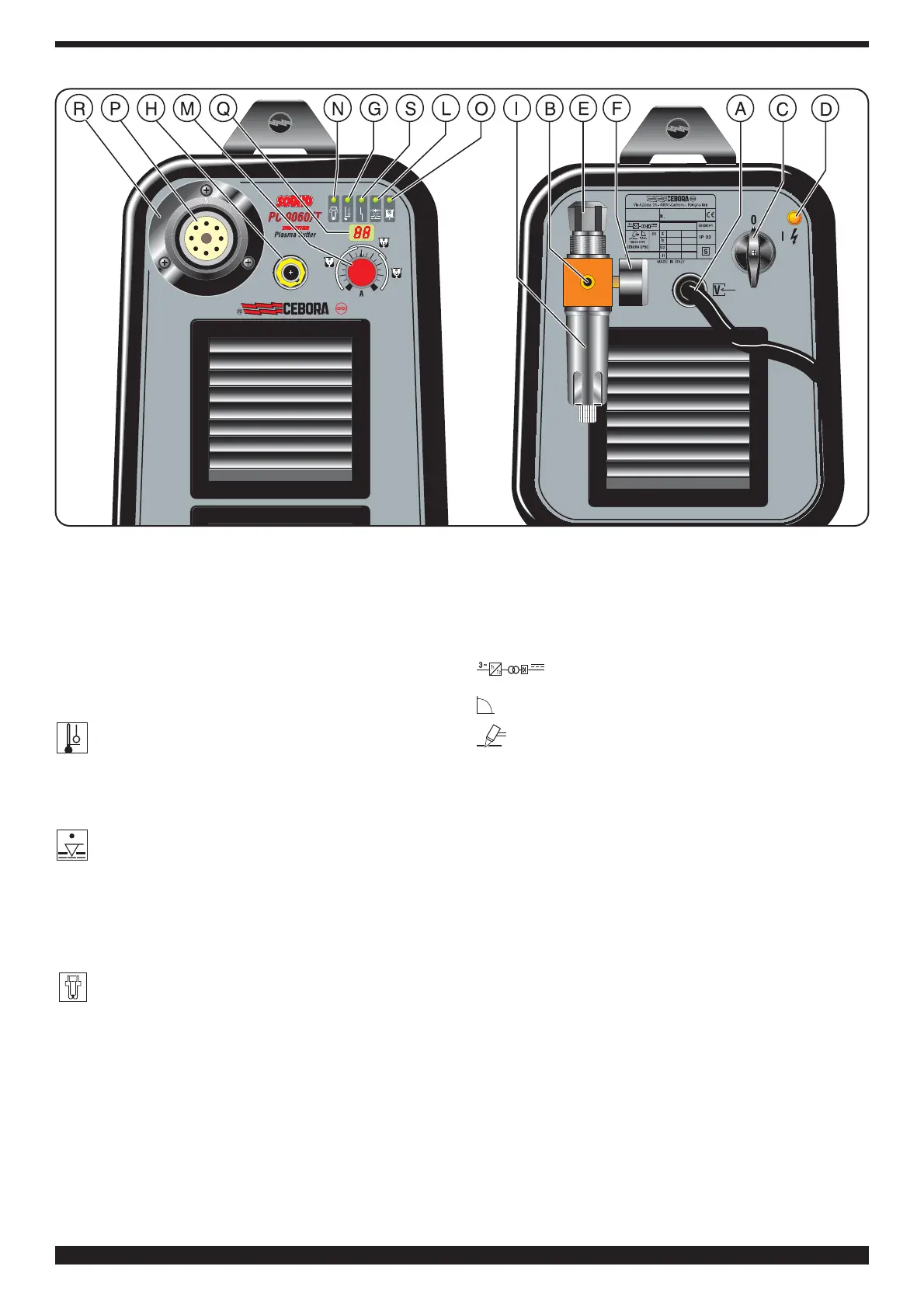

Fig.1
