3.2 KONEEN YLEISKUVAUS

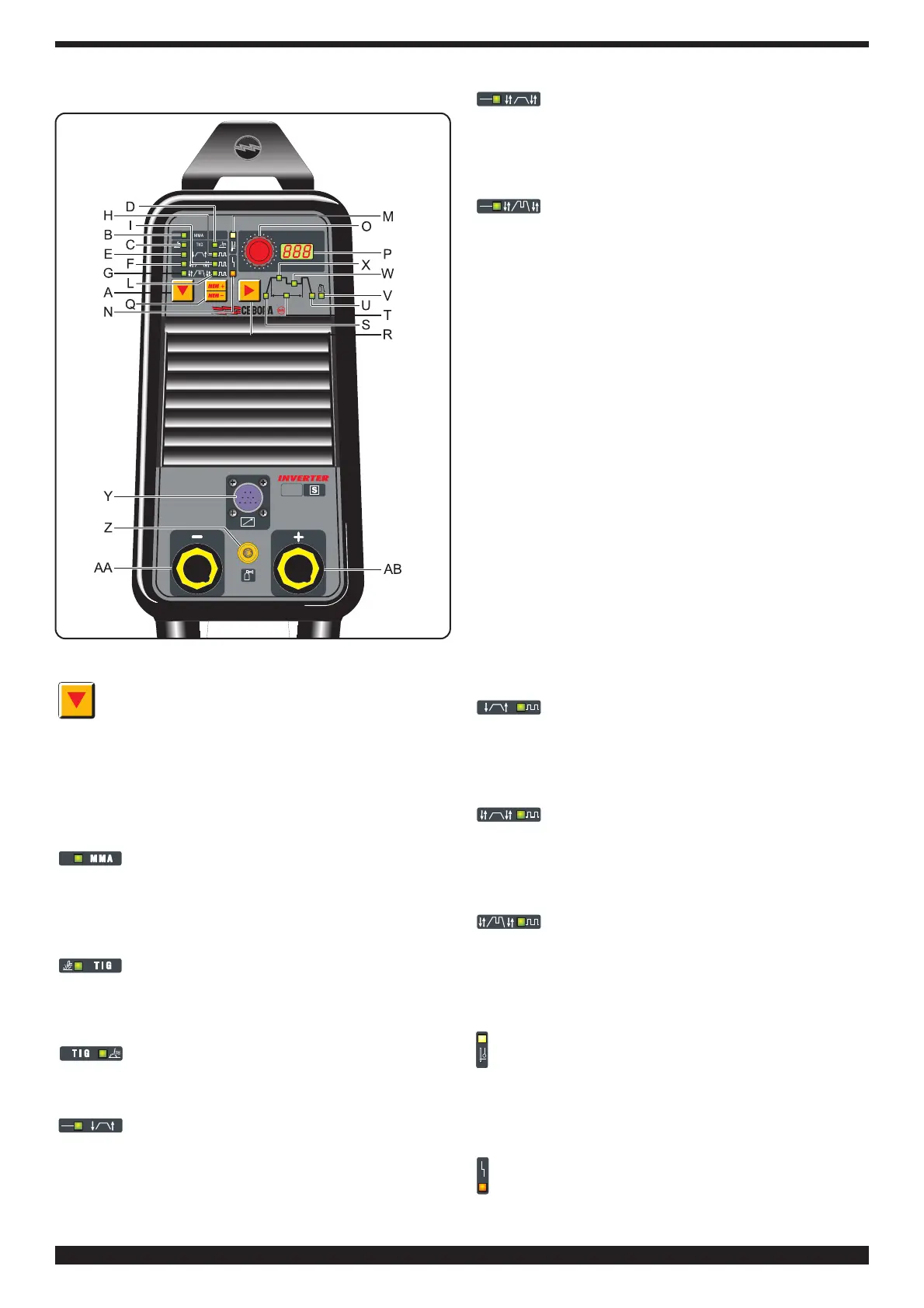

Valintanäppäin - A - Hitsaustavan valinta
Tällä valintanäppäimellä voidaan valita hitsausta-
vaksi joko puikko- tai TIG-hitsaus. TIG-hitsauksen
ollessa aktivoituna palaa aina kaksi merkkivaloa jotka
ilmaisevat sytytystavan, sekä sen onko kyseessä 2-
vaihe vai 4-vaihe hitsaus, joko jatkuvana hitsauksena tai
pulssihitsauksena. Valinta tehdään painamalla valintakyt-
kimestä niin monta kertaa kunnes haluttu toiminta on
aktivoitu, jolloin ko. toimintaa ilmaiseva merkkivalo palaa.
MERKKIVALO - B. Puikkohitsaus
Tämä kone soveltuu päällystetyillä puikoilla hitsaamiseen
( ei selluloosapuikoilla). Puikkohitsaustoiminnon ollessa
aktivoituna palaa merkkivalo B. Hitsausvirta säädetään
nupilla O.
MERKKIVALO - C. TIG-hitsaus, kosketus -
sytytys
Valokaari sytytetään polttimen kytkin painettuna ja kos-
kettamalla elektrodilla nopeasti hitsattavaa kappaletta.
MERKKIVALO - D. TIG-hitsaus, HF-sytytys
Painamalla polttimen kytkintä syttyy valokaari pilottivirran
avulla.
MERKKIVALO - E. Jatkuva 2-vaihe TIG- hit-
saus (manuaalinen toiminta)
Polttimen kytkintä painettaessa hitsausvirta nousee "
SLOPE UP" säädetyssä ajassa nupilla O säädettyyn
arvoon. Kun kytkin vapautetaan hitsausvirta laskee
"SLOPE DOWN" säädetyssä ajassa nollaan.
MERKKIVALO - F. Jatkuva 4-vaihe TIG- hit-
saus (automaattinen toiminta)
Kuten edellä, mutta painettaessa poltinkytkintä voit vapa-
uttaa sen ja valokaari syttyy, palaen kunnes painat kyt-
kintä uudelleen ja vapautat sen.
MERKKIVALO - G. Jatkuva 4-vaihe TIG-
hitsaus , hitsaus-/ taukovirralla (automaattinen toi-
minta)
Hitsausvirran säätö: Paina näppäintä R kunnes merkkiva-
lo X palaa. Säädä hitsausvirta nupilla O. Taukovirran
säätö: Paina näppäintä R kunnes merkkivalo W palaa.
Säädä hitsausvirta nupilla O. Kun poltinkytkintä on pai-
nettu hitsausvirta nousee säädetyssä ajassa "SLOPE UP
" ( merkkivalo S palaa) kunnes nupilla O säädetty arvo
saavutetaan, merkkivalo X syttyy ja näyttö P ilmaisee
käytössä olevan hitsausvirran. Mikäli hitsauksen aikana
on tarvetta alentaa hitsausvirtaa katkaisematta valokaar-
ta, paina poltinkytkintä ja vapauta se heti, hitsausvirta
laskee säädettyyn taukovirta arvoon jolloin merkkivalo W
syttyy ja X sammuu. Palataksesi maksimi hitsausvirtaan
paina poltinkytkintä uudelleen ja vapauta se heti, tällöin
syttyy merkkivalo X ja W sammuu. Hitsauksen lopettami-
seksi on painettava poltinkytkintä ja pidettävä se painet-
tuna väh. 0,7 sek. kun poltinkytkin vapautetaan laskee
hitsausvirta nollaan, "SLOPE DOWN" säädetyssä ajassa
ja merkkivalo U palaa. Mikäli poltinkytkintä on painettu ja
vapautettu heti laskuvirran " SLOPE DOWN" aikana
muuttuu hitsausvirta nousuvirraksi "SLOPE UP" mikäli
jälkimmäinen on säädetty nollaa suuremmaksi.
HUOM. Toimenpiteellä poltinkytkintä painettu ja vapau-
tettu heti tarkoitetaan toimintoja jotka tapahtuvat alle 0,5
sekunnissa.
MERKKIVALO - H. 2-vaiheinen TIG-hitsaus
pulssilla (manuaalinen toiminta)
Pulssin säätö 0,16 - 1,1 Hz. Näyttö P ilmaisee joko hit-
sausvirran tai taukovirran, tällöin palaa jompi kumpi
merkkivaloista X tai W.
MERKKIVALO - I. 4-vaiheinen TIG-hitsaus
pulssilla (automaattinen toiminta)
Kuten edellä, mutta painettaessa poltinkytkintä voit vapa-
uttaa sen ja valokaari syttyy, palaen kunnes painat kytkin-
tä uudelleen ja vapautat sen.
MERKKIVALO - L. 4-vaiheinen TIG-hitsaus
pulssilla, hitsaus-/ taukovirralla
( automaattinen toiminta )
Sama toiminta kuin mikä on selostettu vaiheessa G
mutta pulssihitsauksena.
MERKKIVALO - M - Lämpösuoja
Merkkivalo palaa kun lämpösuoja on pysäyttänyt
koneen
Huom. mikäli lämpösuoja on pysäyttänyt koneen jat-
kaa koneen puhallin toimintaa jäähdyttäen konetta.
Älä katkaise virtaa koneesta ennenkuin se on jäähty-
nyt.
MERKKIVALO - N. ( kts. 2.3.2 ) keskeytyssuojan
merkkivalo
