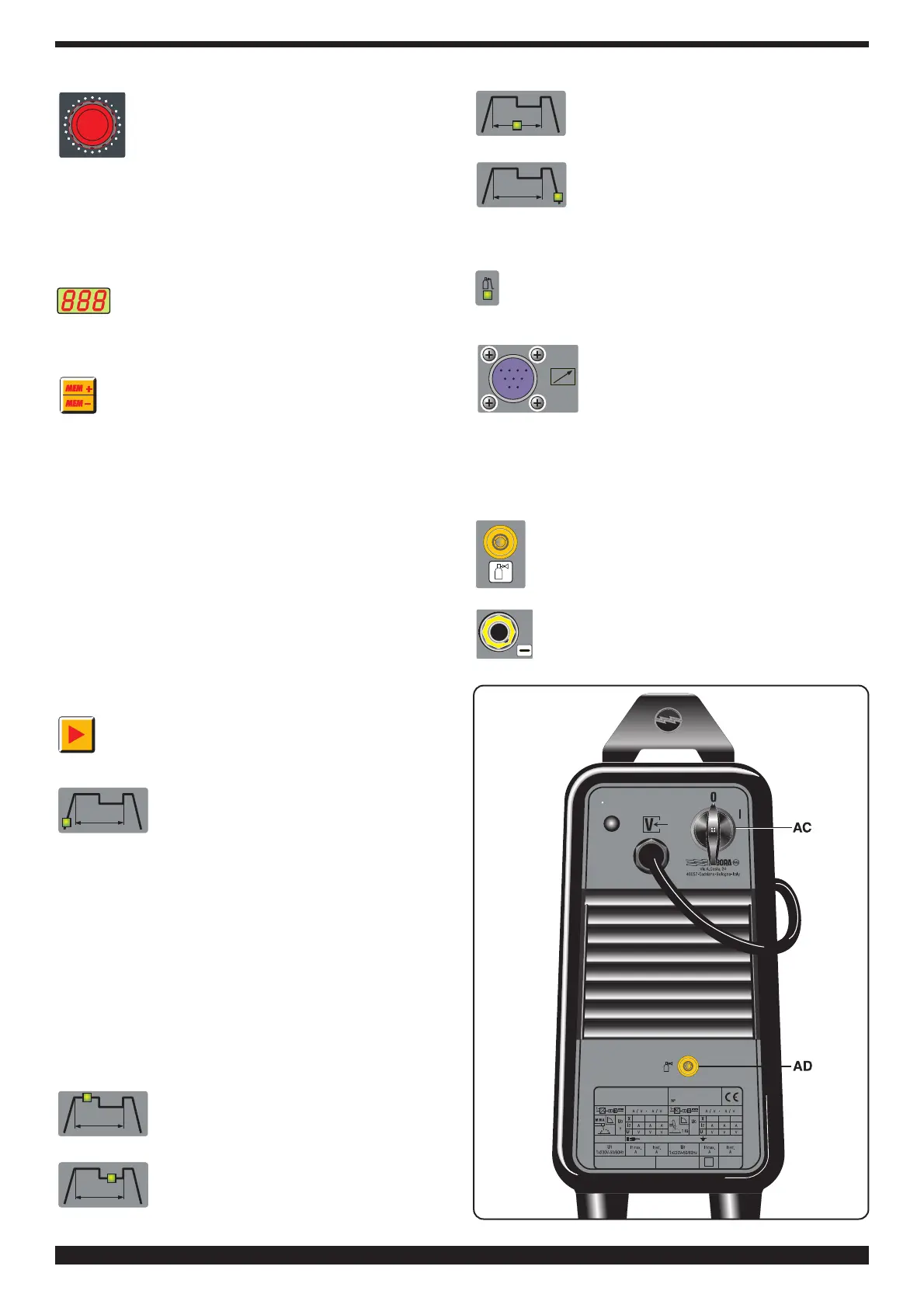

SÄÄTÖNUPPI - O
Tällä nupilla säädetään hitsausvirta.
Säätönupilla säädetään myös valintapainik-
keella R valittavien hitsaustoimintojen arvot
seuraavasti:
- Taukovirta merkkivalon W palaessa
- Nousuvirran aika " Slope Up " merkkivalon S palaessa
- Laskuvirran aika " Slope down" merkkivalon U palaessa
- Pulssitaajuus merkkivalon T palaessa
- Jälkikaasun aika merkkivalon V palaessa
NÄYTTÖ - P
Näyttää hitsausvirran, näppäimellä R valitut ja
säätönupilla O säädetyt asetukset ja pysäytystunnukset
E1 ja E2.
VALINTANÄPPÄIN - Q
Tällä näppäimellä voidaan valita muistissa oleva
hitsausohjelma taikka tallentaa tehty ohjelma
muistiin.
Muistiin voidaan tallentaa 9 eri hitsausohjelmaa muisti-
paikkoihin P01 ... P09.
Kun kone käynnistetään ensimmäistä kertaa on käytössä
ohjelma PL.
Ohjelman valinta
Kun näppäintä on painettu nopeasti, ilmaisee näyttö P
seuraavana olevan ohjelman numeron.
Mikäli ohjelmaa ei ole tallennettu vilkkuu näytössä oleva
ohjelmanumero, muuten se palaa normaalisti.
Tallennus.
Kun kaikki tarvittavat ohjelmaparametrit on tehty tallen-
na ohjelman painamalla näppäintä Q ja pitämällä sitä
painettuna vähintäin 3 sekunnin ajan, kunnes näyttö P
lakkaa vilkkumasta.
VALINTANÄPPÄIN - R
Kun tätä näppäintä on painettu palaa jokin valituis-
ta merkkivaloista:
MERKKIVALO - S
Slope up / Nousuvirta: . Aika jonka kulues-
sa säädetty hitsausvirta saavutetaan kun
hitsaus on aloitettu.
( 0 .. 10 sek.)
Varoitus: Valintanäppäimellä voidaan tehdä vain ne toi-
mintavalinnat jotka kulloinkin kyseessä oleva
hitsaustapa mahdollistaa.
Esim. jos kysymyksessä on jatkuva TIG-hitsaus ei toi-
mintavalintaa pulssihitsaus voida tehdä, eikä tällöin
myöskään merkkivalo T syty.
Kukin merkkivalo palaessaan ilmaisee parametriä jota
voidaan säätää nupilla O.
Viiden sekunnin kuluttua viimeisestä muutoksesta valittu-
na oleva merkkivalo sammuu ja näyttöön tulee hitsausvir-
ta sekä merkkivalo X palaa.
MERKKIVALO - X
Hitsausvirran säätö.
MERKKIVALO - W
Taukovirran säätö: Taukovirran arvo on
prosenttia käytettävästä hitsausvirrasta.
MERKKIVALO - T
Pulssin säätö: ( 0,16 .. 250Hz )
MERKKIVALO - U
SLOPE DOWN / Laskuvirta: Aika jonka
kuluessa säädetty hitsausvirta laskee mini-
miin ja valokaari sammuu
kun hitsaus lopetetaan ( 0 .. 10 sek.).
MERKKIVALO - V
Jälkikaasu: Säädetään jälkikaasun aika (0 ..30
sek.).
Y - 10-NAPAINEN LIITIN
Tähän liittimeen liitetään seuraavat
kauko-ohjauslaitteet:
a) poljin
b) käynnistyskytkimellä varustettu poltin
c) potentiometrillä varustettu poltin
d) up/down-poltin jne.
Lisäksi navan 3 ja 6 välissä on ARC ON -toiminto (poten-
tiaalivapaa kosketin 1 A - 30 V).
Z - KAASULETKUN LIITÄNTÄ 1/4"
Tähän liittimeen kytketään polttimen kaasuletku
AA Negatiivinen liitäntänapa (-)
