installation

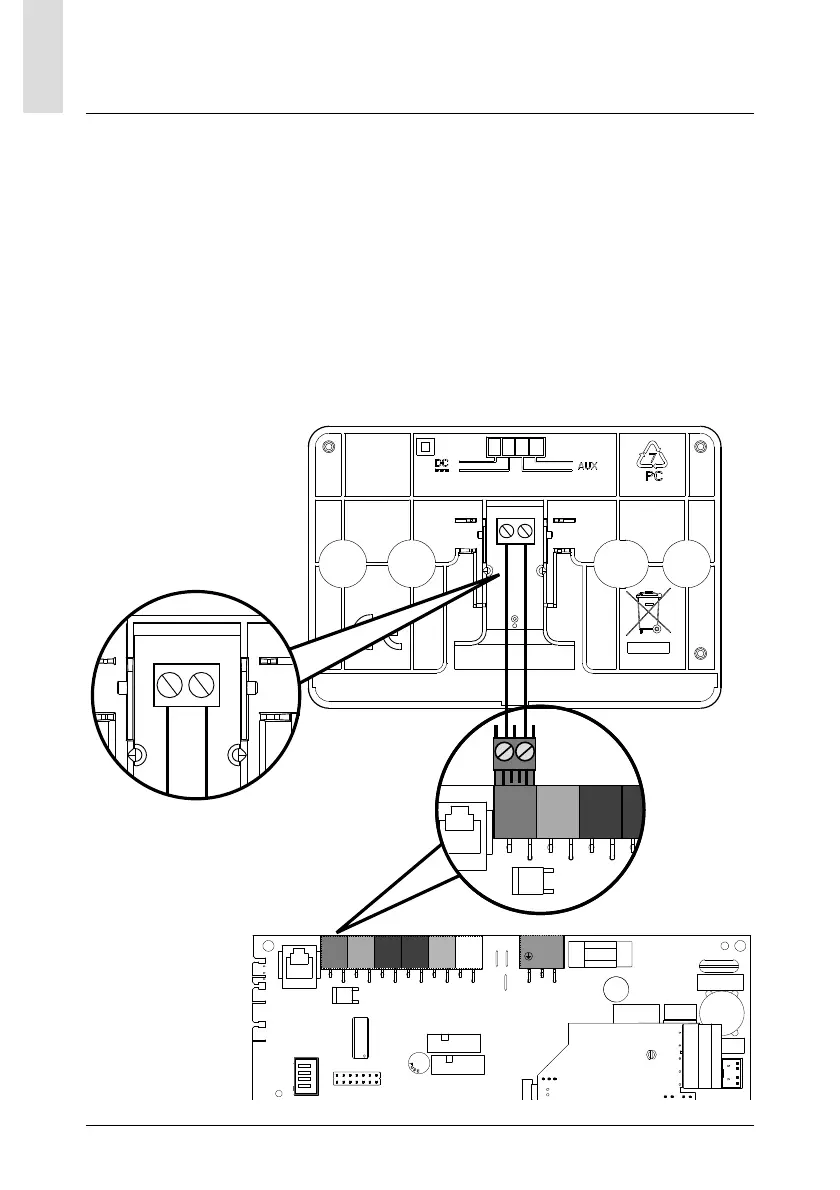

Raccordement à la chaudière
L'envoi, la réception et le décodage des
signaux se font par le biais du protocole
BUS qui assure les échanges entre la
chaudière et l'interface de système.
- raccordez une paire de fi ls au connec-
teur BUS sur la carte de la chaudière
- raccordez la paire de fi ls du connec-
teur BUS à la borne de l’interface de
système.
N
N
FLAME
L
L
BUS
TB
FLOOR
TA2
SE TNK SOL TA1
CN14
CN13
CN19
CN1
CN15
CN4
1
1
1
1
CN9
BUS
B T
BUS
TB
FLOOR
TA2
SE TNK
REMARQUE : Lors du raccordement
entre la sonde d'ambiance et la chau-
dière, pour éviter des problèmes d'in-
terférences, utilisez un câble blindé ou
une paire torsadée.
CARTE
CHAUDIÈRE
INTERFACE DE
SYSTÈME
