Posizionamento
L’apparecchio rileva la temperatura am-
biente, quindi nella scelta della posizio-
ne di installazione vanno tenuti presenti
alcuni accorgimenti.
Posizionarlo lontano da fonti di calore
(radiatori, raggi solari, caminetti, ecc.) e
lontano da correnti d’aria o aperture ver-
so l’esterno, le quali potrebbero infl uen-
zarne la rilevazione.
Installarlo a circa 1,50 m di altezza dal
pavimento.
Attenzione
L’installazione deve essere eseguita da
personale tecnico qualifi cato.
Prima del montaggio togliere la tensio-
ne alla caldaia.
Installazione a parete
Il fi ssaggio al muro dell’interfaccia di
sustema EXPERT CONTROL deve essere
effettuato prima del collegamento alla
linea BUS.
- prima di collegare i fi li alla base
dell’interfaccia di sistema, far scorre-
re la linguetta di protezione del con-
nettore e sollevarla (fi g.1),
- collegare la coppia di fi li al connettore
(come spiegato nella pagina seguen-
te) e richiudere la linguetta di prote-
zione (fi g.2),
- aprire i fori necessari per il fi ssaggio
- fi ssare la base dell’apparecchio alla
scatola sulla parete, usando le viti for-
nite nel kit (fi g.3),
- posizionare l’interfaccia di sistema
sulla base, spingendola delicatamen-
te verso il basso (fi g.4).
installazione

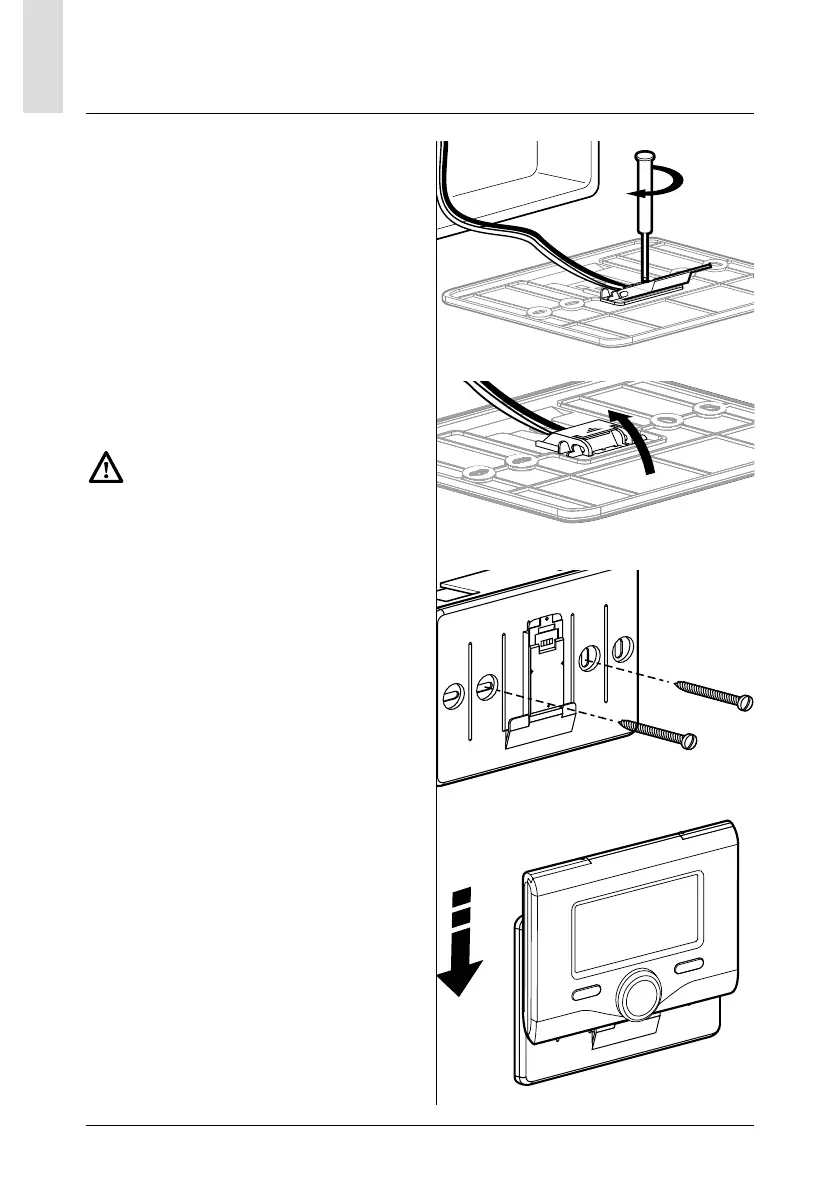

fi g. 1
