23
IT
installazione

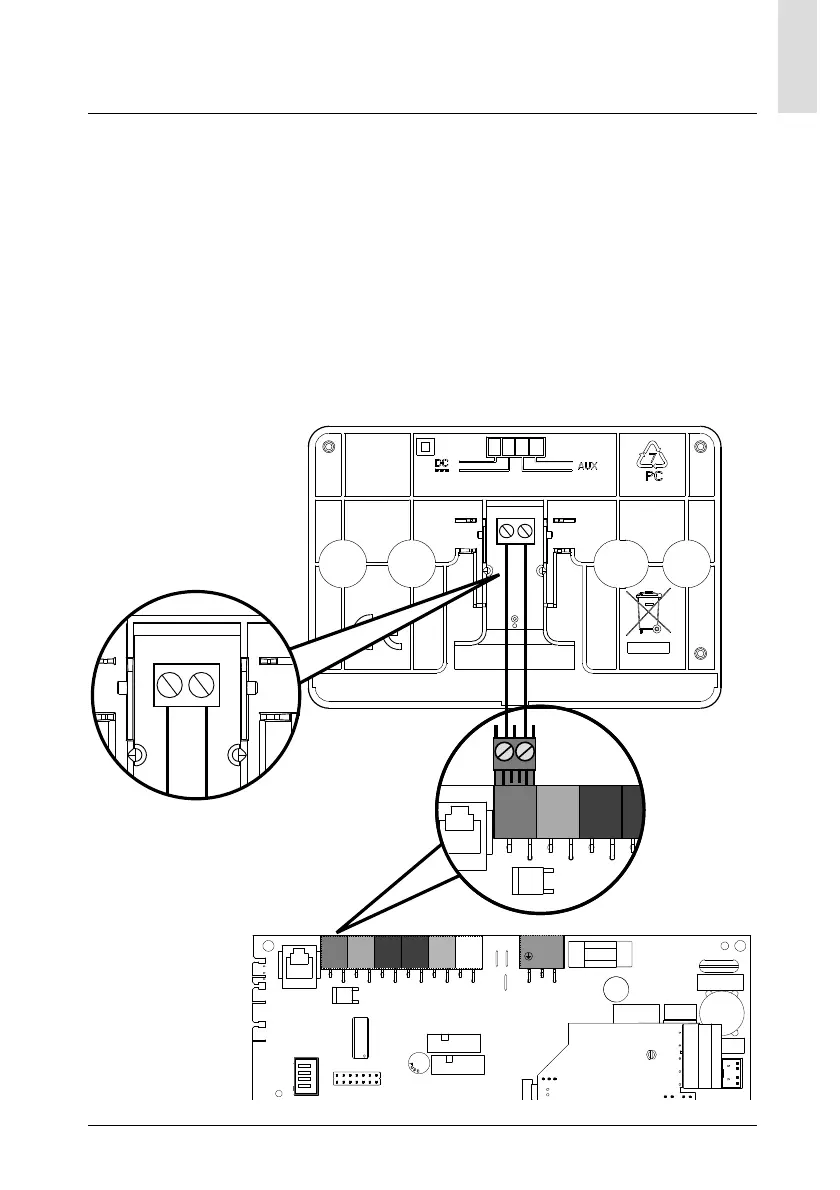

Collegamento alla caldaia
L’invio, la ricezione e la decodifi ca dei se-
gnali avviene tramite il protocollo BUS,
che mette in comunicazione la caldaia e
l’interfaccia di sistema.
- collegare una coppia di fi li al connet-
tore BUS sulla scheda caldaia
- collegare la coppia di fi li dal connet-
tore BUS al morsetto dell’interfaccia
di sistema.
N
N
FLAME
L
L
BUS
TB
FLOOR
TA2
SE TNK SOL TA1
CN14
CN13
CN19
CN1
CN15
CN4
1
1
1
1
CN9
BUS
B T
BUS
TB
FLOOR
TA2
SE TNK
NOTA: Nel collegamento tra sensore
ambiente e caldaia, per evitare proble-
mi di interferenze, utilizzare un cavo
schermato o un doppino telefonico.
SCHEDA
CALDAIA
INTERFACCIA
DI SISTEMA
