Aansluiting op de ketel
Het verzenden, ontvangen en decode-
ren van de signalen vindt plaats via het
protocol BUS, waarmee de ketel en de
systeeminterface met elkaar communi-
ceren.

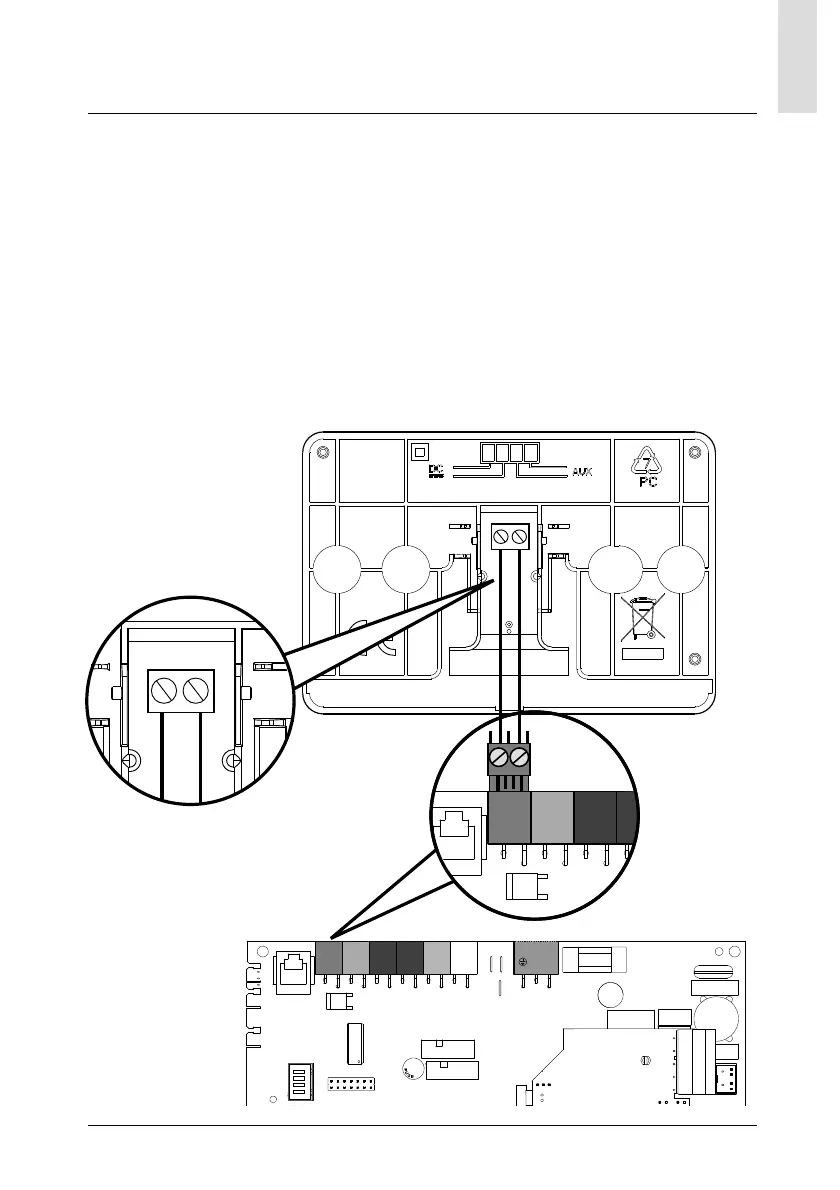

- sluit een draadpaar aan op de BUS-
stekker op de ketelkaart
- sluit het draadpaar van de BUS-
stekker aan op de klem van de syste-
eminterface.
OPMERKING: Om interferentieproble-
men te voorkomen in de aansluiting
tussen kamersensor en ketel, gebru-
ikt u een afgeschermde kabel of een
getwist paar.
