29
IT
Nella rappresentazione grafi ca sotto ripor-
tata, le curve sono divise in due gruppi:
- impianti a bassa temperatura
- impianti ad alta temperatura
La divisione dei due gruppi è data dal dif-
ferente punto di origine delle curve che
per l’alta temperatura è di + 10°C, cor-
rezione che abitualmente viene data alla
temperatura di mandata di questo tipo di
impianti, nella regolazione climatica.
Ruotare la manopola e selezionare:
4.2.4 Infl uenza Ambiente Proporzionale
premere il tasto OK.
Ruotare la manopola ed impostare il va-
lore più idoneo e premere il tasto OK.
L’infl uenza della sonda ambiente è re-
golabile tra 20 (massima infl uenza) e
0 (infl uenza eslcusa). In questo modo
è possibile regolare il contributo della
temperatra ambiente nel calcolo dellla
temperatura di mandata.
temperatura di mandata all’impianto
bassa tempertaura alta tempertaura
temperatura esterna
valore di consegna
temperatura ambiente
°C
20
25
15
30
40
50
60
70
80
90
100°C
10
2.53.03.5 2.0
1.5
1.2
1.0
0.8
0.6
0.4
0.2
5 0 -5 -10 -15 -20 °C

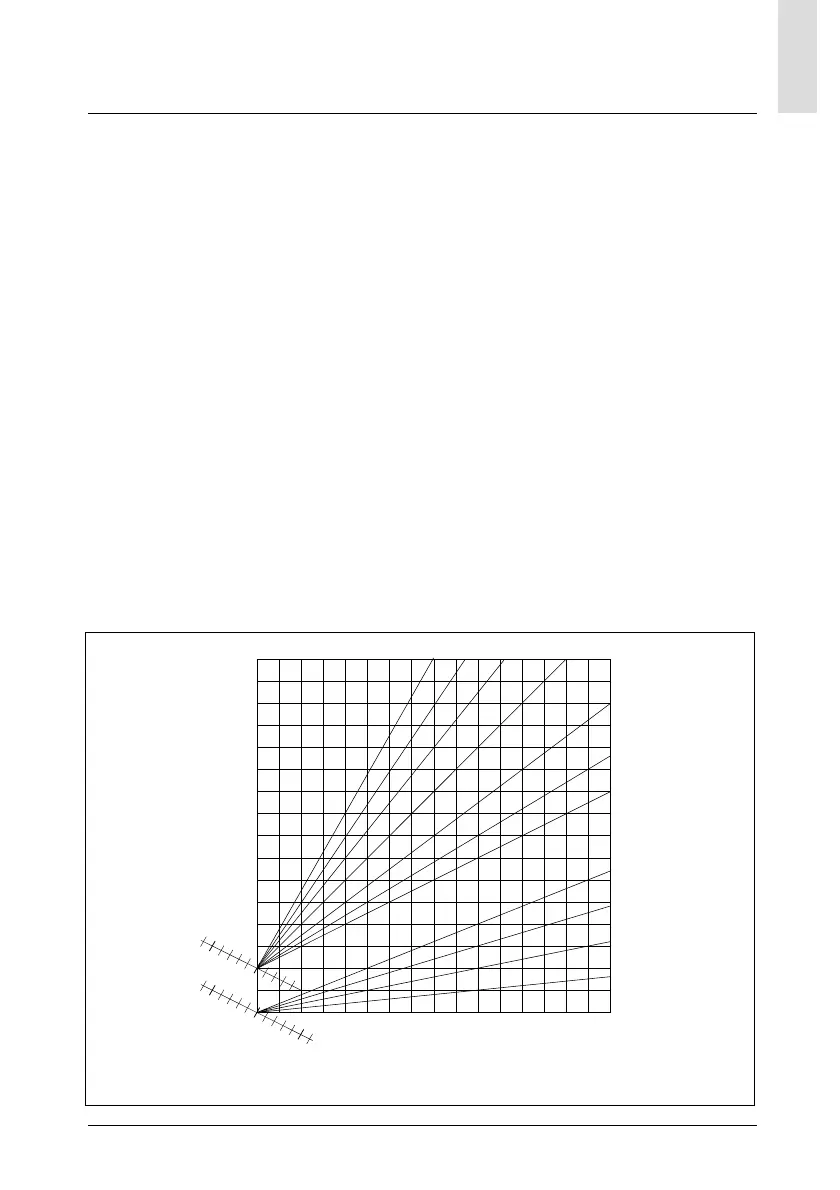

grafi co famiglia curve
Ruotare la manopola e selezionare:
4.2.5 Temperatura massima mandata
premere il tasto OK.
Ruotare la manopola ed impostare il va-
lore più idoneo e premere il tasto OK
Ruotare la manopola e selezionare:
4.2.6 Temperatura minima mandata
premere il tasto OK
Ruotare la manopola ed impostare il va-
lore più idoneo e premere il tasto OK.
Ripetere le operazioni descritte per im-
postare i valori delle zone 2 e 3 selezio-
nando il menu 5 e 6.
termoregolazione
