8
Pour éviter de GRAVES dommages à l’ouvre-porte de garage, utilisez UNIQUEMENT les boulons/attaches
montés sur le dessus de l’ouvre-porte.
1. Insérez un boulon 1/4po - 20 x 1-3/4po dans le trou du boulon de protection du couvercle à l’arrière du
rail, tel qu’illustré. Serrez fermement avec un contre-écrou 1/4po - 20. Ne serrez PAS trop.
2. Retirez les boulons du haut du bloc moteur.
3. Utilisez le carton pour soutenir l’extrémité avant du rail.
4. Placez le support en «U», côté plat vers le bas, sur le bloc moteur et alignez les trous du support avec les
trous des boulons.
5. Fixez le support en «U» avec les boulons retirés précédemment; N’utilisez PAS d’outils électriques.
L’utilisation d’outils électriques risque d’endommager irrémédiablement l’ouvre-porte de garage.
Boulon
Trou du boulon de
protection du
couvercle
Écrou d’arrêt
Support en «U»
Boulons (montés dans
l’ouvre-porte de garage)
MATÉRIEL
Boulon
1/4po - 20
x 1-3/4po
Écrou
d’arrêt
1/4po - 20
Assemblage

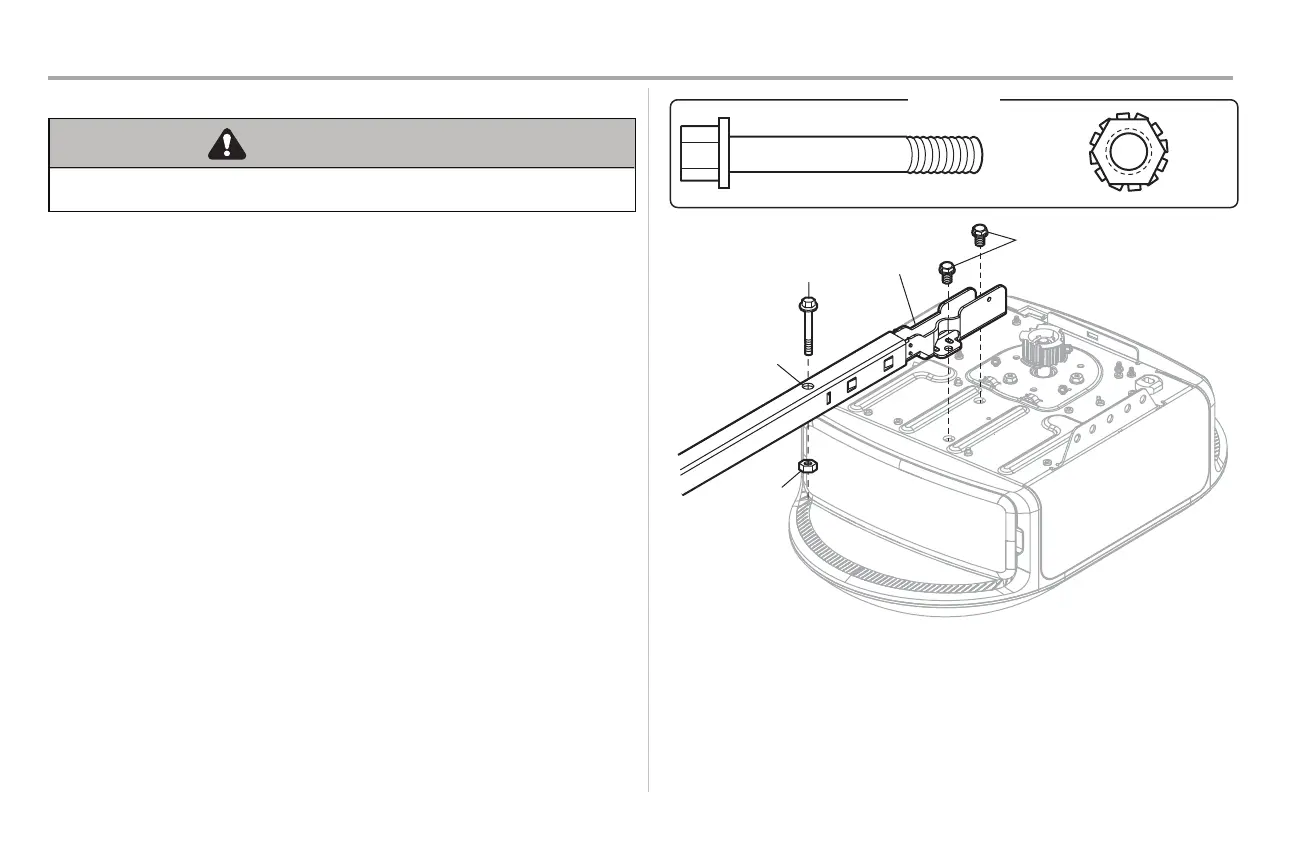

ÉTAPE 2 Fixer le rail au bloc moteur
ATTENTION
