Vériez que l’alimentation n’est PAS connectée à l’ouvre-porte de garage AVANT d’installer le capteur d’inversion de sécurité.
Pour éviter des BLESSURES GRAVES voire MORTELLES en fermant la porte de garage:
l Raccordez et alignez correctement le capteur d’inversion de sécurité. Ce dispositif de sécurité requis NE DOIT PAS
être désactivé.
l Installez le capteur d’inversion de sécurité de sorte que le faisceau ne soit PAS à une HAUTEUR SUPÉRIEURE à 15cm
(6po) du sol du garage.
Capteur d’inversion de
sécurité
Zone de protection des
faisceaux lumineux
Capteur d’inversion de
sécurité
24
1
2
Vis à six pans 10-24 (2)
Porte de garage
MATÉRIEL
3
Rail de porte
Écrou à oreilles (2)
Écrou à oreilles
15cm (6po) max.
Installation
ÉTAPE 12 Installer le Protector System®
IMPORTANT : Les capteurs d’inversion de sécurité DOIVENT être connectés et
alignés correctement avant que l’ouvre-porte de garage ne se déplace vers le bas.

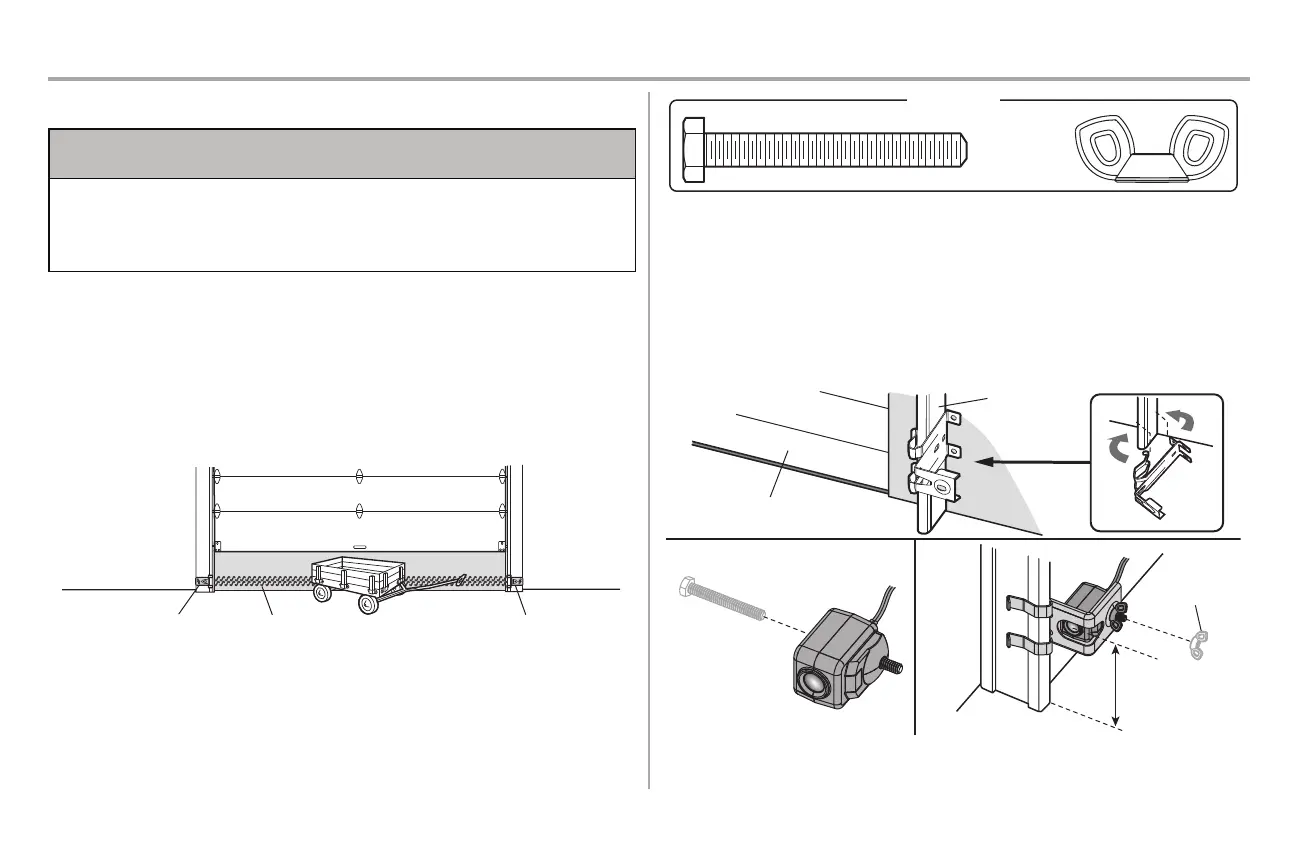

Le Protector System® comprend deux capteurs d’inversion de sécurité qui utilisent un faisceau lumineux pour
empêcher la fermeture de la porte de garage. Le capteur émetteur (DEL orange) transmet le faisceau au capteur
récepteur (DEL verte) lorsque les deux sont alimentés et alignés. Si un obstacle brise le faisceau lumineux
pendant la fermeture de la porte, la porte s’arrête, puis retourne en position complètement ouverte.
En installant les capteurs d’inversion de sécurité, vériez ce qui suit:
l Les capteurs sont installés À L’INTÉRIEUR du garage.
l Les lentilles des capteurs se font face. IMPORTANT : Ne laissez pas la lumière directe du
soleil atteindre le capteur récepteur (DEL verte).
l Le faisceau du capteur n’est PAS PLUS HAUT que 15cm (6po) au-dessus du sol et le faisceau
lumineux n’est pas obstrué.
Les capteurs d’inversion de sécurité sont conçus pour se clipser sur le rail de la porte avec les supports de capteur
fournis. Si le rail de porte ne supporte pas le support du capteur, une installation murale est recommandée. Le
faisceau du capteur ne doit PAS être à une HAUTEUR SUPÉRIEURE à 15cm (6po) au-dessus du sol.
INSTALLATION DU RAIL DE PORTE
1. Faites glisser les bras incurvés du support de capteur autour du bord du rail de porte. Enclenchez-le de
manière à ce que le support du capteur aeure le rail.
2. Faites glisser la vis à six pans à travers le capteur.
3. Fixez le capteur au support avec l’écrou à oreilles. Vériez que l’objectif n’est pas obstrué par le support.
Répétez les étapes avec l’autre capteur sur le rail de porte opposé. Les deux lentilles doivent se faire face.
