1
Rail de
porte
2
Mur intérieur
du garage
Non fourni
3
OPTIONNEL
OU
Écrou à oreilles
15cm (6po)
max.
25
1
3
Rail de porte
Mur intérieur
du garage
4
2
Écrou à oreilles
15cm (6po) max.
Non
fourni
Installation

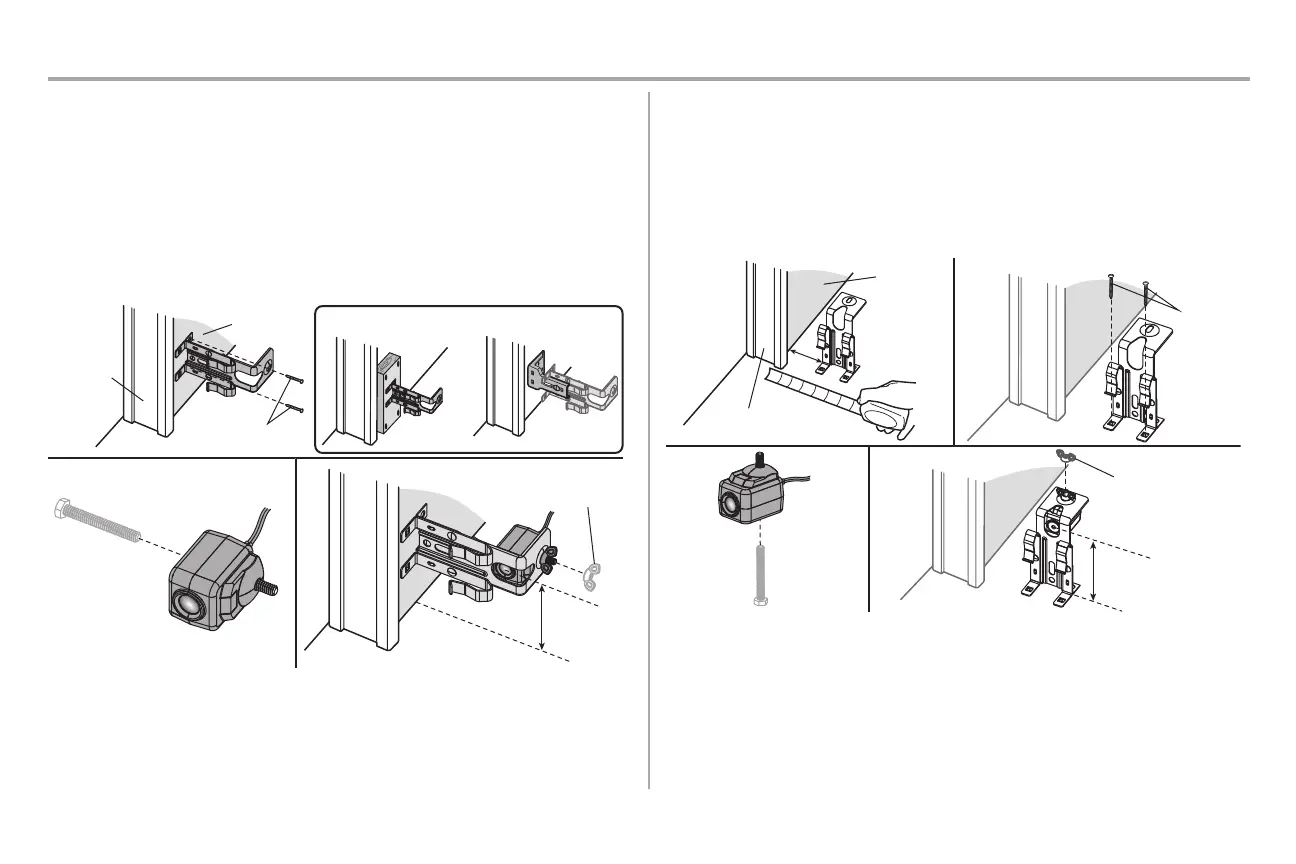

ÉTAPE 12 Installer le Protector System (suite)
OPTION MURALE
Assurez-vous que les supports de chaque côté sont éloignés du rail de la porte et ont le même dégagement
an que les capteurs s’alignent correctement. Si un dégagement supplémentaire est nécessaire, utilisez des
supports d’extension 041A5281-1 (non fournis) ou des blocs de bois.
1. Fixez le support du capteur contre le mur avec deux tirefonds (non fournis).
2. Faites glisser la vis à six pans à travers le capteur.
3. Fixez le capteur au support avec l’écrou à oreilles. Vériez que l’objectif n’est pas obstrué par
le support.
Répétez les étapes avec l’autre capteur sur le côté opposé de la porte de garage. Les deux lentilles doivent
se faire face.
OPTION AU SOL
1. Mesurez la position des deux supports de capteur an qu’ils soient à la même distance du
mur et sans obstruction.
2. Fixez le support au sol avec des ancrages à béton (non fournis).
3. Faites glisser la vis à six pans à travers le capteur.
4. Fixez le capteur au support avec l’écrou à oreilles. Vériez que l’objectif n’est pas obstrué par
le support.
Répétez les étapes avec l’autre capteur sur le côté opposé de la porte de garage. Les deux lentilles doivent
se faire face.
