Chamberlain B4603TC - Pièces Dassemblage des Rails; Pièces Dinstallation; Pièces Détachées

8
1
2
4
3
6
7
5
46
11
4
1
2
7
6
8
9
3
5
10

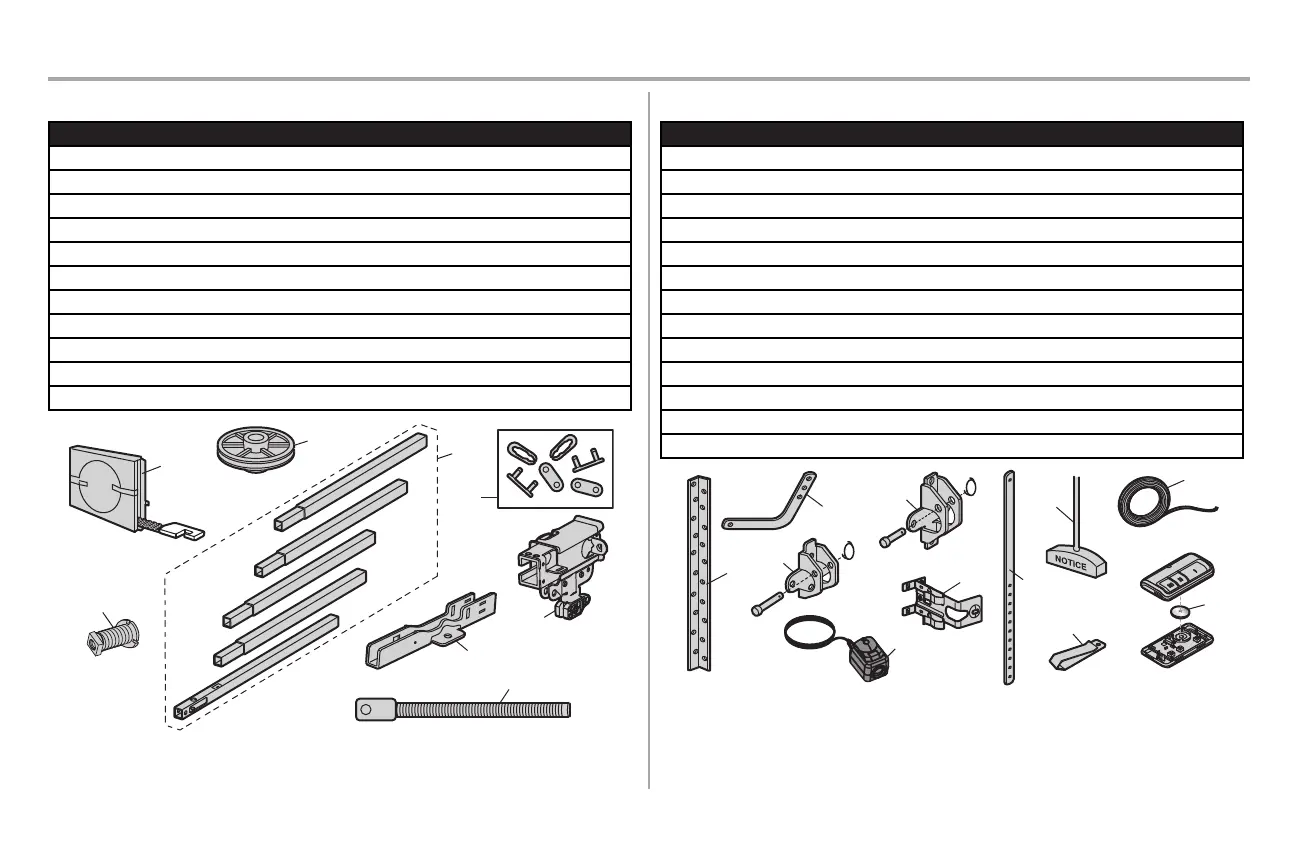

Pièces détachées
Pièces d’assemblage des rails
Pièces d’installation
Description Numéro de pièce
1
Bras de porte incurvé 041B0035B
2
Support de porte avec axe à épaulement et xation 041A5047-1
3
Corde et poignée de déclenchement d’urgence 041A2828
4
Support de linteau avec axe à épaulement et xation 041A5047-2
5
Clip de la télécommande pour pare-soleil K029B0137
6
Support de capteur de sécurité 041-0155
78
Ensemble du capteur de sécurité: capteurs de réception et d’envoi avec deux ls conducteurs 041-0136
8
Bras de porte droit 4178B0034B
9
Fil blanc et rouge/blanc 041B4494-1
10
Pile lithium 3V CR2032 K010A0020
11
Supports de suspension 012B0776
Pas montré
Manuel d’installation 114-5548-000
Description Numéro de pièce
1 Courroie 041A5250
2 Poulie 144C0054M
3 Lien maître 004A1008
4 Rail 041A5665
5 Assemblage du chariot: arbre leté (1), axe à épaulement (1) et anneau (1) 041C5141-2
6 Support en «U» 041D0598-1
7 Arbre leté en D 041A6689
8 Écrou de chariot à ressort 041B4103
Pas montré
Patins d’usure 041A7276
Sac de matériel 041A7920-2
