ÉTAPE 1 Assembler le rail et installer le chariot
Pour éviter les BLESSURES par pincement, gardez les mains et les doigts éloignés des joints lorsque vous assemblez le rail.
Pour éviter les dicultés d’installation, ne faites pas fonctionner l’ouvre-porte de garage avant d’y être invité.
Le rail avant a une « fenêtre » découpée à l’extrémité de la porte. L’ergot du rail DOIT être au-dessus du rail
lorsqu’il est assemblé.
1. Retirez le bras de porte droit et le support de suspension emballés à l’intérieur du rail avant et mettez-les
de côté pour les étapes d’installation 5 et 9. REMARQUE : Pour éviter toute BLESSURE lors
du déballage du rail, retirez soigneusement le bras de porte droit rangé dans la section du
rail.

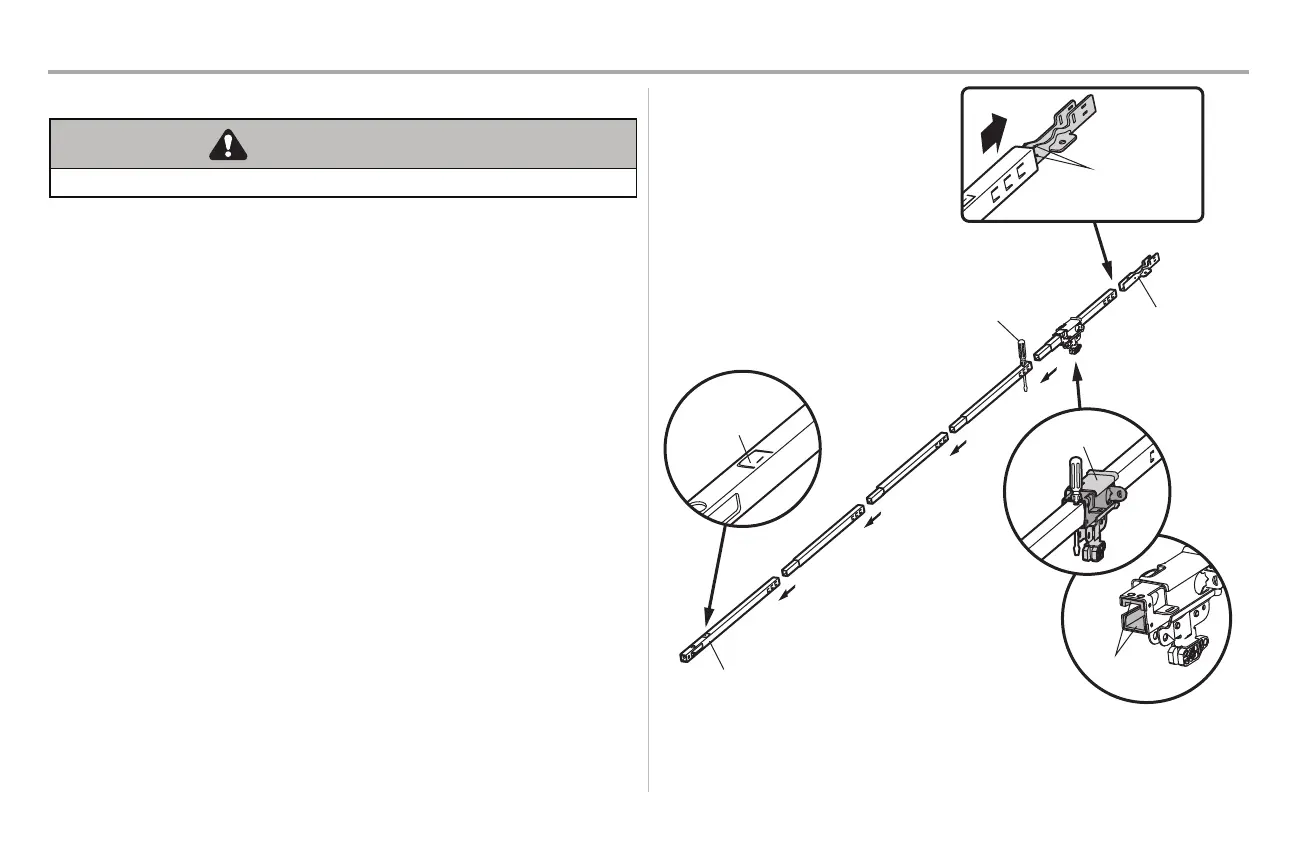

2. Alignez les sections de rail sur une surface plane tel qu’indiqué et faites glisser les extrémités coniques
dans les plus grandes. Les ergots du côté se verrouillent en place.
3. Placez le bloc moteur sur du matériel d’emballage pour protéger son couvercle et posez l’extrémité arrière
du rail au dessus. Pour plus de commodité, placez un support sous l’extrémité avant du rail.
4. En tant que butée d’arrêt temporaire, insérez un tournevis dans le trou de la deuxième section de rail du
bloc moteur, tel qu’illustré.
5. Vériez qu’il y a 4patins d’usure en plastique à l’intérieur du chariot intérieur. S’ils se sont détachés
pendant le transport, vériez tout le matériel d’emballage. Remettez-les en place tel qu’indiqué.
6. Faites glisser l’assemblage du chariot vers le tournevis tel qu’illustré.
7. Faites glisser le rail sur le support en «U», jusqu’à ce qu’il atteigne toutes les butées du dessus et les côtés
du support en «U».
7
Ergot du dessus
du rail
Section du rail avant
(VERS LA PORTE)
Tournevis
Faites glisser
jusqu’aux butées
du dessus et des
côtés du support
en «U»
Chariot
Support en «U»
(VERS LE BLOC
MOTEUR)
Patins
d’usure
Assemblage
