Chamberlain B4603TC - Page 78

26
1
3
Agrafe
MATÉRIEL
Agrafe isolée (non illustré)
2
11mm (7/16po)
BLANC
GRIS
Canal de l
Installation

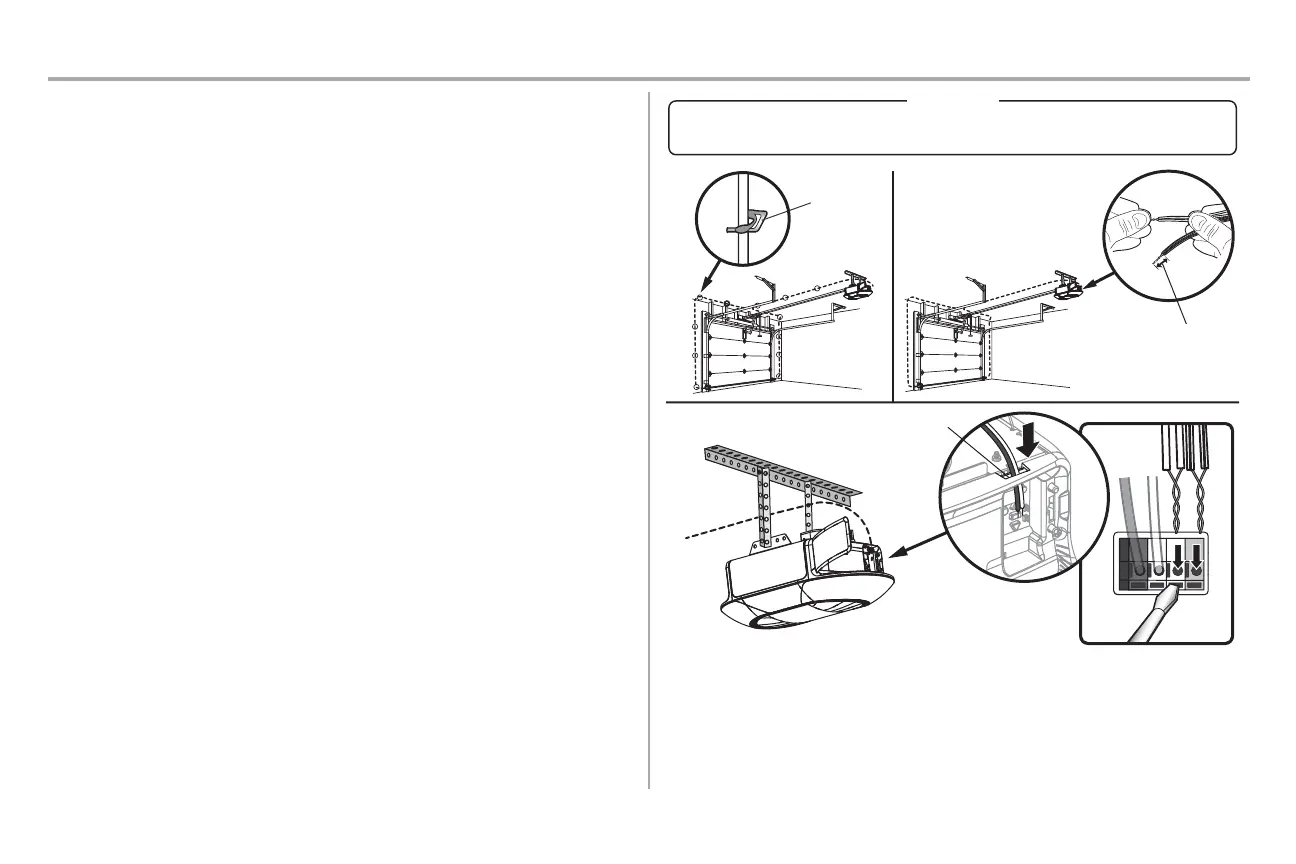

ÉTAPE 13 Câbler les capteurs d’inversion de sécurité
Si votre garage a un câblage pré-installé pour les capteurs d’inversion de sécurité, voir l’OPTIONB:
INSTALLATION PRÉ-CÂBLÉE, page27.
OPTION A : INSTALLATION SANS PRÉ-CÂBLAGE
1. Faites passer le l des deux capteurs à l’ouvre-porte de garage. Fixez avec des agrafes, mais NE
percez PAS le l.
2. Séparez les ls du capteur et dénudez l’isolant à chaque extrémité. Torsadez les deux ls blancs
ensemble. Torsadez ensuite les deux ls blanc/noir ensemble.
3. À l’aide d’un tournevis, enfoncez les languettes des bornes et insérez les ls blancs dans la borne
blanche. Insérez les ls blanc/noir dans la borne grise.
