MATÉRIEL
Agrafe isolée (non illustré)
Installation

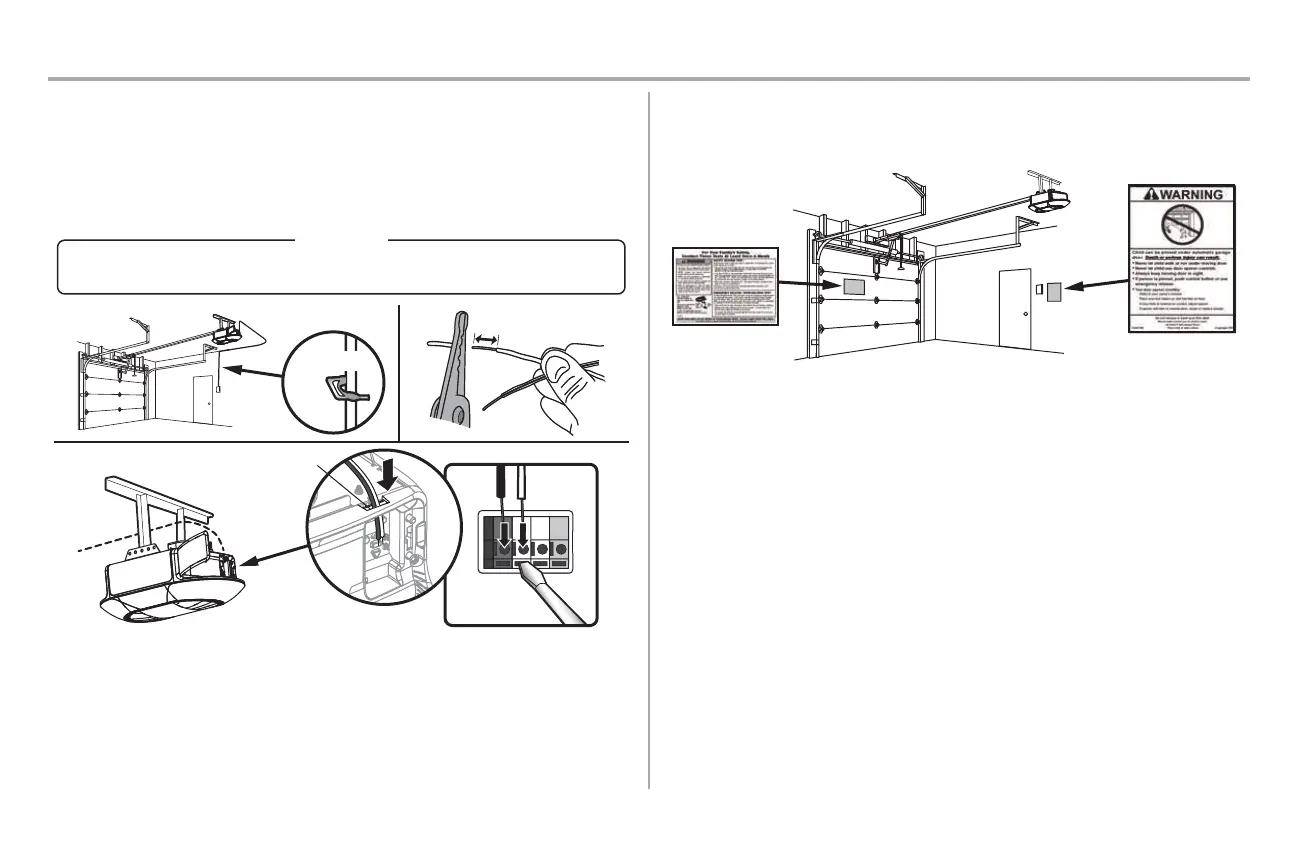

ÉTAPE 10 Câbler la commande de porte à l’ouvre-porte de garage
1. Faites passer le l blanc et rouge/blanc de la commande de porte à l’ouvre-porte de garage. Fixez le
l au mur et au plafond avec l’agrafe (ne s’applique pas aux boîtes de commande ou aux installations
pré-câblées). Ne percez pas le l avec l’agrafe car ceci risquerait de créer un court-circuit ou un circuit
ouvert.
2. Dénudez 11mm (7/16po) d’isolant à l’extrémité du l, près de l’ouvre-porte de garage.
3. Connectez le l aux bornes rouge et blanche de l’ouvre-porte de garage. Si votre garage est pré-câblé,
veillez à utiliser les mêmes ls que ceux connectés à la commande de porte. Pour insérer ou libérer les
ls de la borne, enfoncez la languette avec la pointe d’un tournevis.
ÉTAPE 11 Fixer les étiquettes d’avertissement
1. Fixez l’étiquette d’avertissement de piégeage sur le mur, près de la commande de porte, avec des punaises
ou des agrafes.
2. Fixez l’étiquette de test de déclenchement manuel/d’inversion de sécurité à un endroit visible à l’intérieur
de la porte de garage.
BLANC
ROUGE
