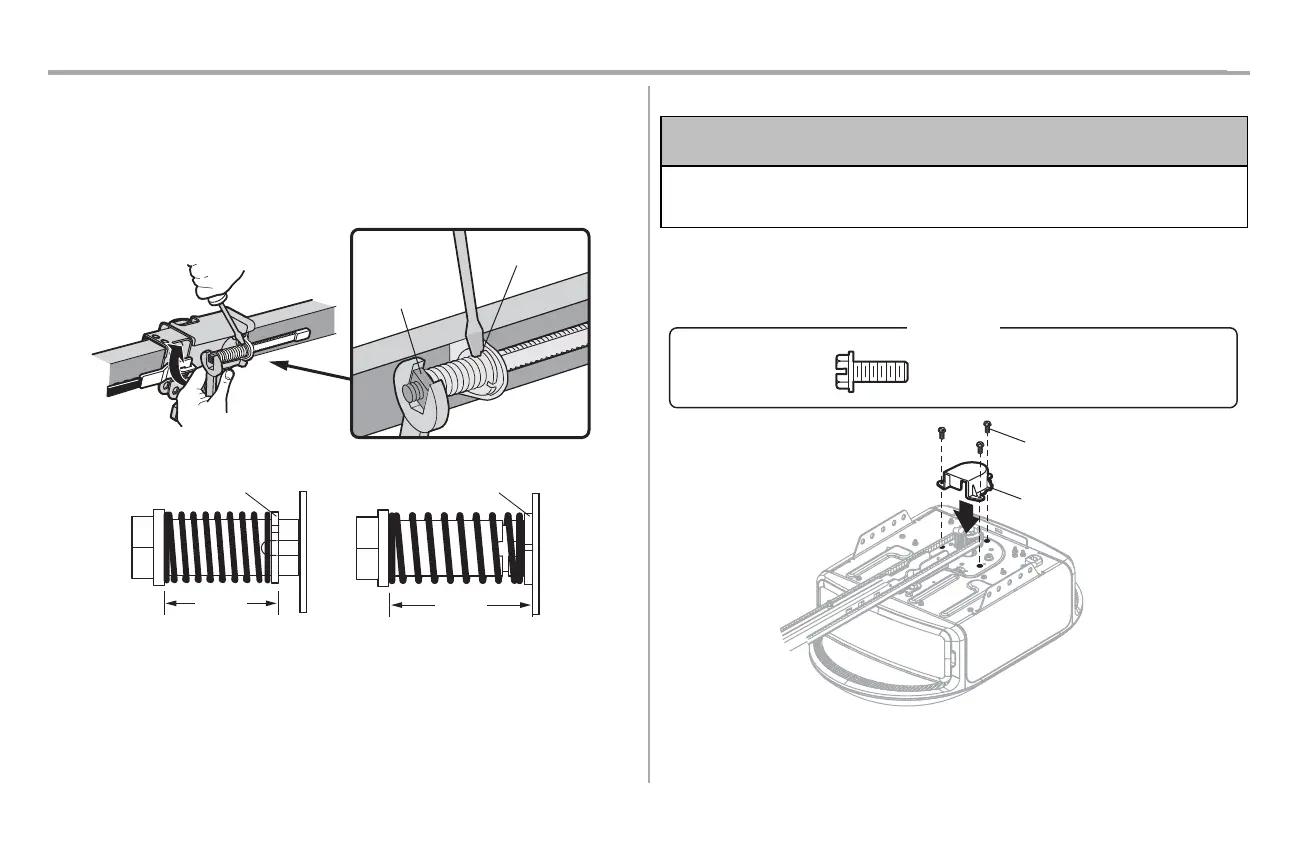

ÉTAPE 5 Serrer la courroie
1. Vissez à la main l’écrou du chariot à ressort sur l’arbre leté jusqu’à ce qu’il soit bien serré (à la main)
contre le chariot. N’utilisez aucun outil. Retirez le tournevis.
2. Insérez la pointe d’un tournevis à tête plate dans l’une des fentes de la bague d’écrou et xez-la
fermement contre le chariot.
3. Serrez l’écrou du chariot à ressort, avec une clé à molette ou une clé plate de 7/16po, d’environ un
quart de tour jusqu’à ce que le ressort se libère et enclenche la bague d’écrou contre le chariot. Ceci
règle le ressort sur une tension optimale de la courroie.
AVANT
2,5 cm (1 po)
Anneau d’écrou
Écrou de chariot
à ressort
Fente d’anneau
d’écrou
Anneau d’écrou
APRÈS
3,18cm (1-1/4po)
11
Pour éviter d’éventuelles BLESSURES GRAVES au doigt causées par l’ouvre-porte de garage en mouvement:
l Gardez TOUJOURS la main à l’écart du pignon lorsque vous utilisez l’ouvre-porte.
l Fixez solidement le couvercle du pignon AVANT toute utilisation.
1. Positionnez le couvercle du pignon sur le pignon tel qu’indiqué et xez-le à la plaque de montage
avec les vis à six pans n°8x3/8po fournies.
Vous avez maintenant terminé l’assemblage de votre ouvre-porte de garage. Veuillez lire les avertissements
suivants avant de passer à la section d’installation.
Vis à six pans n°8x3/8po
(emballée avec le couvercle du pignon)
MATÉRIEL
Couvercle de pignon
Vis à six pans
Assemblage
ÉTAPE 6 Installer le couvercle du pignon
