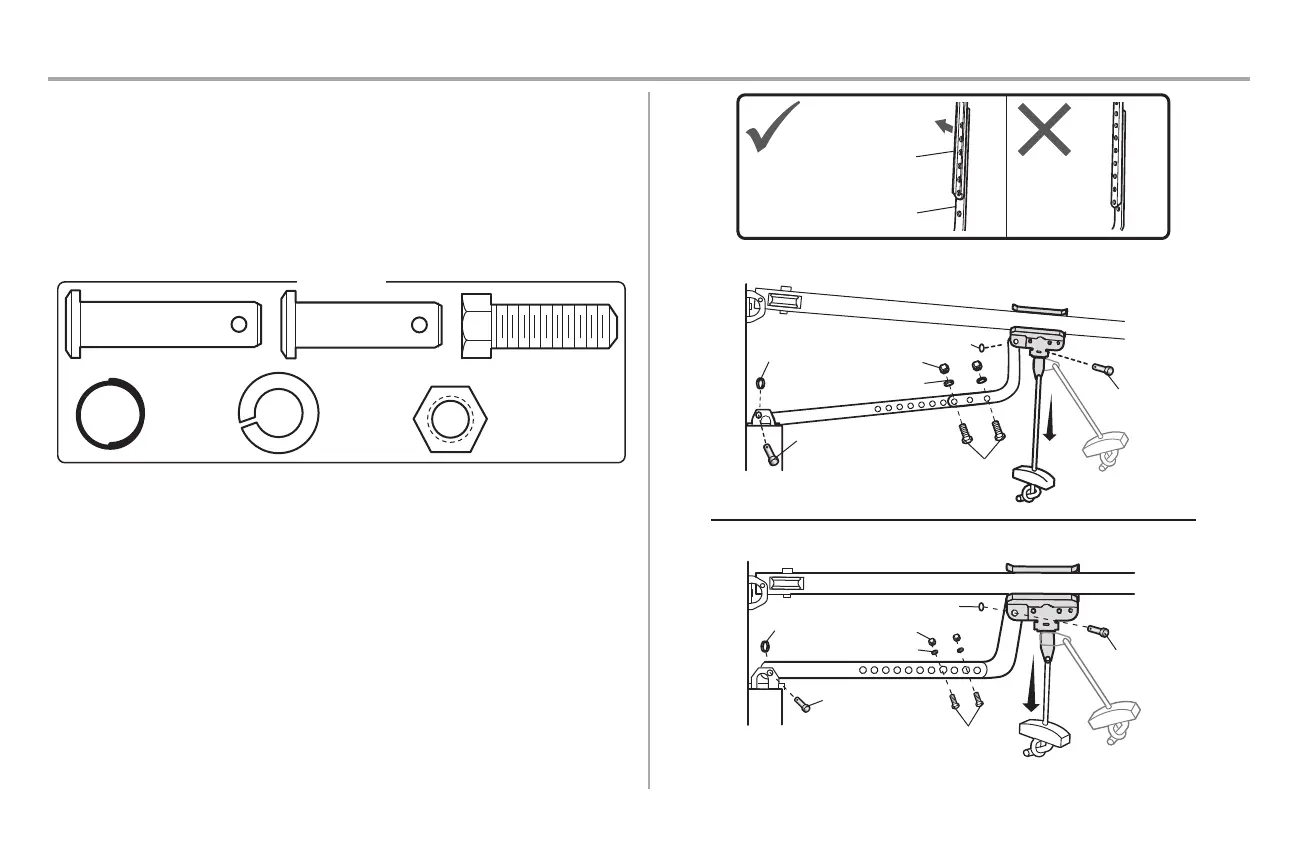

ÉTAPE 8 Connecter le bras de porte au chariot (suite)
OPTION B : PORTES MONOBLOC
IMPORTANT: La rainure du bras de porte droit DOIT faire face à l’opposé du bras de porte incurvé.
1. Fermez la porte. Déconnectez le chariot en tirant sur la poignée de déclenchement d’urgence.
2. Fixez le bras de porte droit et le bras de porte incurvé ensemble à la longueur la plus longue possible
(avec un chevauchement de 2 ou 3 trous) à l’aide des boulons, écrous et rondelles d’arrêt.
3. Fixez le bras de porte droit au support de porte à l’aide de l’axe à épaulement. Fixez avec l’anneau de xation.
4. Fixez le bras de porte incurvé au chariot à l’aide de l’axe à épaulement. Fixez avec l’anneau de xation.
5. Tirez la poignée de déclenchement d’urgence vers l’ouvre-porte de garage jusqu’à ce que le bras de
déclenchement du chariot soit horizontal.
Axe à épaulement 5/16po x 1-1/4po
Anneau de
xation
Axe à épaulement 5/16pox1po
MATÉRIEL
Rondelle d’arrêt
5/16po - 18
Boulon à six pans
5/16po - 18 x 7/8po
Écrou 5/16po - 18
21
Bras de porte droit
(rainure tournée vers
l’extérieur)
Bras de porte
incurvé
Porte monobloc sans rail
Anneau de xation
Anneau de xation
Écrou
Écrou
Rondelle d’arrêt
Axe à épaulement
5/16po x 1-1/4po
Porte monobloc avec rail
Anneau de
xation
Boulons à
six pans
Anneau de xation
Rondelle d’arrêt
Axe à épaulement
5/16po x 1-1/4po
Boulons à
six pans
Axe à épaulement
5/16pox1po
Axe à épaulement
5/16pox1po
