Installation

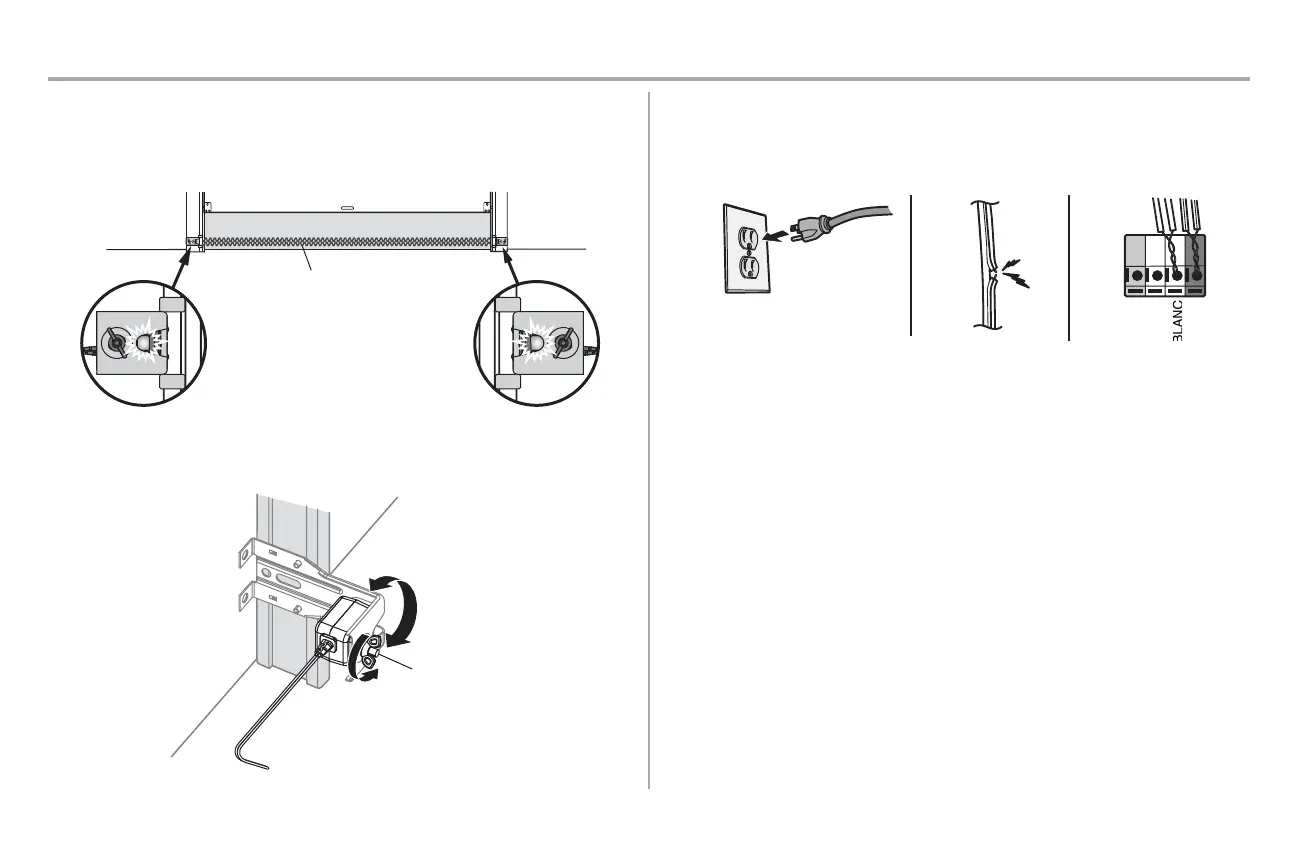

ÉTAPE 15 Alignement des capteurs d’inversion de sécurité
IMPORTANT : Les capteurs d’inversion de sécurité DOIVENT être connectés et alignés
correctement avant que l’ouvre-porte de garage ne se déplace vers le bas.
Lorsque l’ouvre-porte de garage est alimenté en électricité, vériez les capteurs d’inversion de sécurité. Si les
capteurs sont alignés et câblés correctement, les deux voyants à DEL s’allument en continu.
Capteur d’envoi - Voyant DEL ambre Capteur de réception - Voyant DEL vert
Pour aligner les capteurs d’inversion de sécurité:
1. Desserrez les écrous à oreilles.
2. Ajustez les capteurs vers le haut ou vers le bas jusqu’à ce que les deux voyants DEL s’allument de manière
continue, indiquant l’alignement.
3. Serrez l’écrou à oreilles pour xer le capteur.
DÉPANNAGE DU CAPTEUR DE SÉCURITÉ
Si l’un des voyants à DEL du capteur est éteint, le capteur n’est pas alimenté:
1. Vériez que l’ouvre-porte de garage est alimenté en électricité.
2. Vériez que le l du capteur n’est pas court-circuité ou cassé.
3. Vériez que les capteurs sont correctement câblés; les ls blancs à la borne blanche et les ls
blancs/noirs à la borne grise.
ROUGE
Si le voyant vert du capteur récepteur clignote, les capteurs sont obstrués ou mal alignés:
1. Vériez que le faisceau lumineux du capteur n’est pas obstrué.
2. Alignez les capteurs.
3. Si le capteur de réception (DEL vert) fait face à la lumière directe du soleil, interchangez le capteur
de réception avec le capteur d’envoi et répétez l’ÉTAPE12 de l’installation du Protector System®,
page26 pour assurer un fonctionnement adéquat.
BLANC
GRIS
ÉTAPE 16 S’assurer que la commande de porte est correctement
câblée
Si la commande de porte a été installée et câblée correctement, le voyant de commande du panneau de com-
mande à détection de mouvement clignote.
