Vue d’ensemble des connexions
Le CAPXS dispose d’une combinaison d’entrées/sorties de contrôle d’accès qui fonctionnent conjointement pour contrôler
un point d’accès.
ENTRÉE/SORTIE UTILISÉ POUR
Entrée de la serrure postale Entrée de verrouillage de poste externe.
Entrée Wiegand Standard 26 bits, Wiegand 30 bits, HID 37 bits avec code de l’établissement, Transcore 37 bits,
MiFare 32 bits.
Demande de sortie et entrée
supervisée
REX : Utilisé pour demander l’activation/la libération de la porte à des fins de sortie. SUP : Utilisé
pour surveiller l’état de fermeture de la porte/du portail.
Sortie relais primaire Relais primaire pour l’ouverture de la porte/du portail.
Sortie de relais auxiliaire Relais auxiliaire pour l’ouverture de la porte/du portail.
REMARQUE: Seul le protocole Wiegand 26 bits est compatible dans les installations UL.

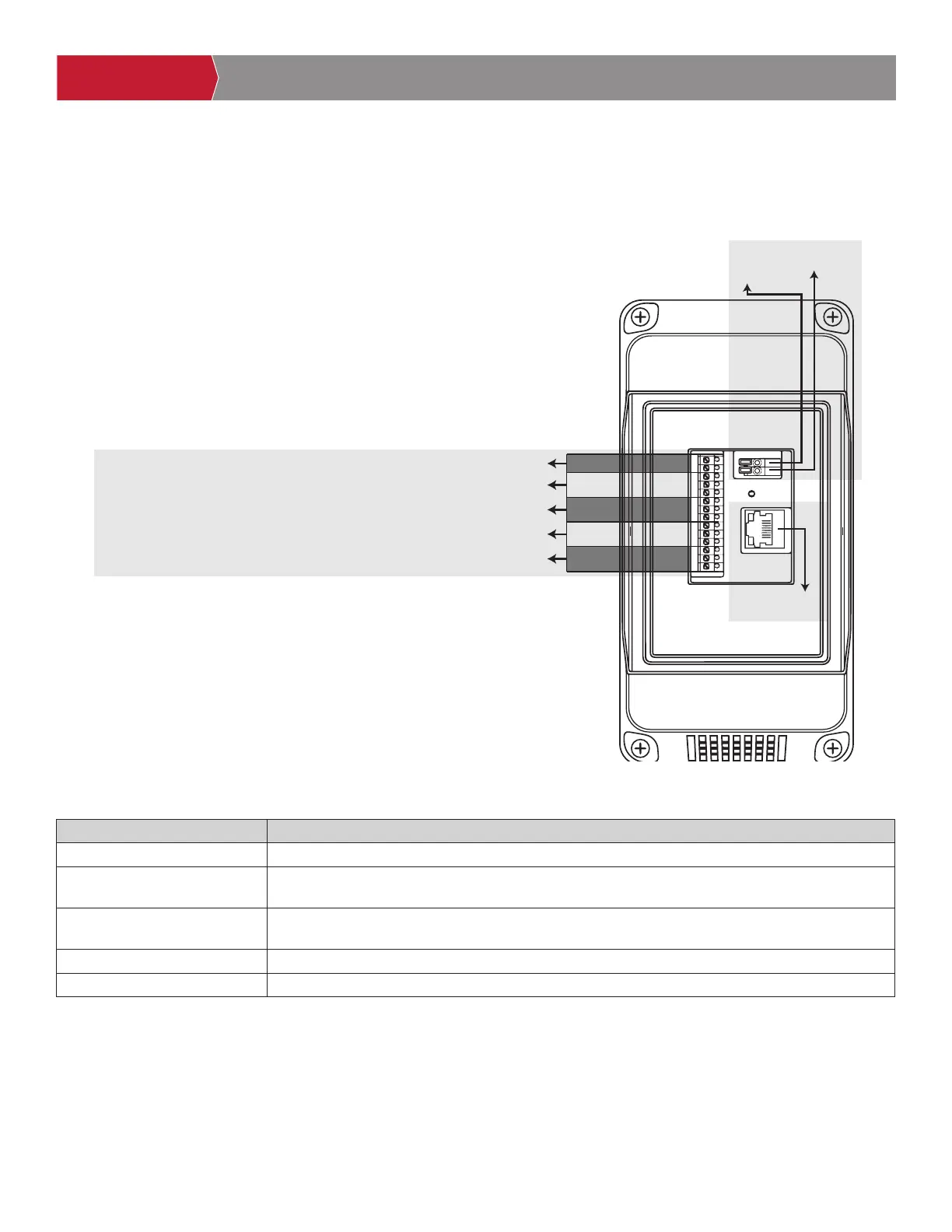

RELAIS PRIMAIRE - BORNES 9, 10, 11
VERROUILLAGE POSTAL - BORNES 1, 2
16 VCC
(+) Rouge
TERRE
BORNES DE RELAIS AUXILIAIRE 12, 13, 14
ENTRÉE WIEGAND - BORNES 3, 4, 5
DEMANDE DE SORTIE (REX) ET ENTRÉE SUPERVISÉE (SUP) - BORNES 6, 7, 8
ETHERNET
(-) Noir
Voir les pages 15-16 pour les schémas de câblage.
