Chamberlain CAPXS - Acceso a la Puerta

57
+
–
+
–
BOTÓN
PULSADOR
CERRADURA
DE LA PUERTA
TRABA MAGNÉTICA
SENSOR DE
PROXIMIDAD
Para alimentación CC:
Instale un diodo
1N4005 o equivalente
Utilice 18-22 AWG
Alimentación para la traba
magnética (no se suministra)
NO utilice la fuente de
alimentación para el
controlador
Utilice 18-22 AWG
Para alimentación CC:
Instale un diodo
1N4005 o equivalente
Alimentación para la
cerradura de la puerta
(No suministrado)
SOLICITUD DE SALIDA
SOLICITUD DE SALIDA (REX)
CONEXIÓN A TIERRA (NEGRO)
ALIMENTACIÓN
CONEXIÓN A TIERRA
DATA 0 (DATA0 VERDE)
DATA 1 (DATA1 BLANCO)
CONEXIÓN A TIERRA
SUPERVISADO
CONEXIÓN A TIERRA (TIERRA)
SUPERVISADO
NORMALMENTE ABIERTO (N.O.)
NEUTRO (COM)
NORMALMENTE ABIERTO (N.O.)
NEUTRO (COM)
NORMALMENTE CERRADO (N.C.)
NORMALMENTE ABIERTO (N.O.)
NEUTRO (COM)
NORMALMENTE ABIERTO
NEUTRO
NORMALMENTE CERRADO
NEUTRO
O
O
SOLICITUD DE SALIDA
ALIMENTACIÓN
TRABA POSTAL**
*RELÉ PRIMARIO
DERIVACIÓN
DE ALARMA
NORMALMENTE ABIERTO
NEUTRO
AUXILIARY RELAY
CONEXIÓN ETHERNET
O
NOTA: La longitud de los cables sin apantallar
debe ser mínima para evitar el ruido eléctrico.
NOTA: Para el teclado numérico
KPR2000, conecte los cables rosa
y negro (conexión a tierra).
LECTOR
O
TECLADO NUMÉRICO
FUENTE DE ALIMENTACIÓN DE 12 VCC
WIEGAND
LUZ
CARGA
LÍNEA
NEUTRO
Relé de
aislamiento
Fuente de
alimentación
de baja
tensión
Para alimentación CA:
Instale un varistor de óxido
metálico Siemens S10K30MOV
o equivalente
Para alimentación CA:
Instalar un Siemens
S10K30MOV
(Varistor de óxido metálico)
o equivalente
* NOTA: UL no evaluó la TRABA
MAGNÉTICA, la cerradura de puerta y
la DERIVACIÓN DE ALARMA.
NOTA: NO
conecte la
alimentación de
alta tensión a la
unidad CAPXS.
TRABA POSTAL
** NOTA: Para más información sobre
cómo cablear una cerradura postal,
consulte el manual del accesorio:
CAPXSTKPL.
SUPERVISADO
(ESTADO DE LA PUERTA)
SENSOR DE PUERTA
(SUPERVISADO)
SENSOR DE PUERTA
(SIN SUPERVISIÓN)
O
Resistencia EOL
(fin de línea)
(1k ohm)

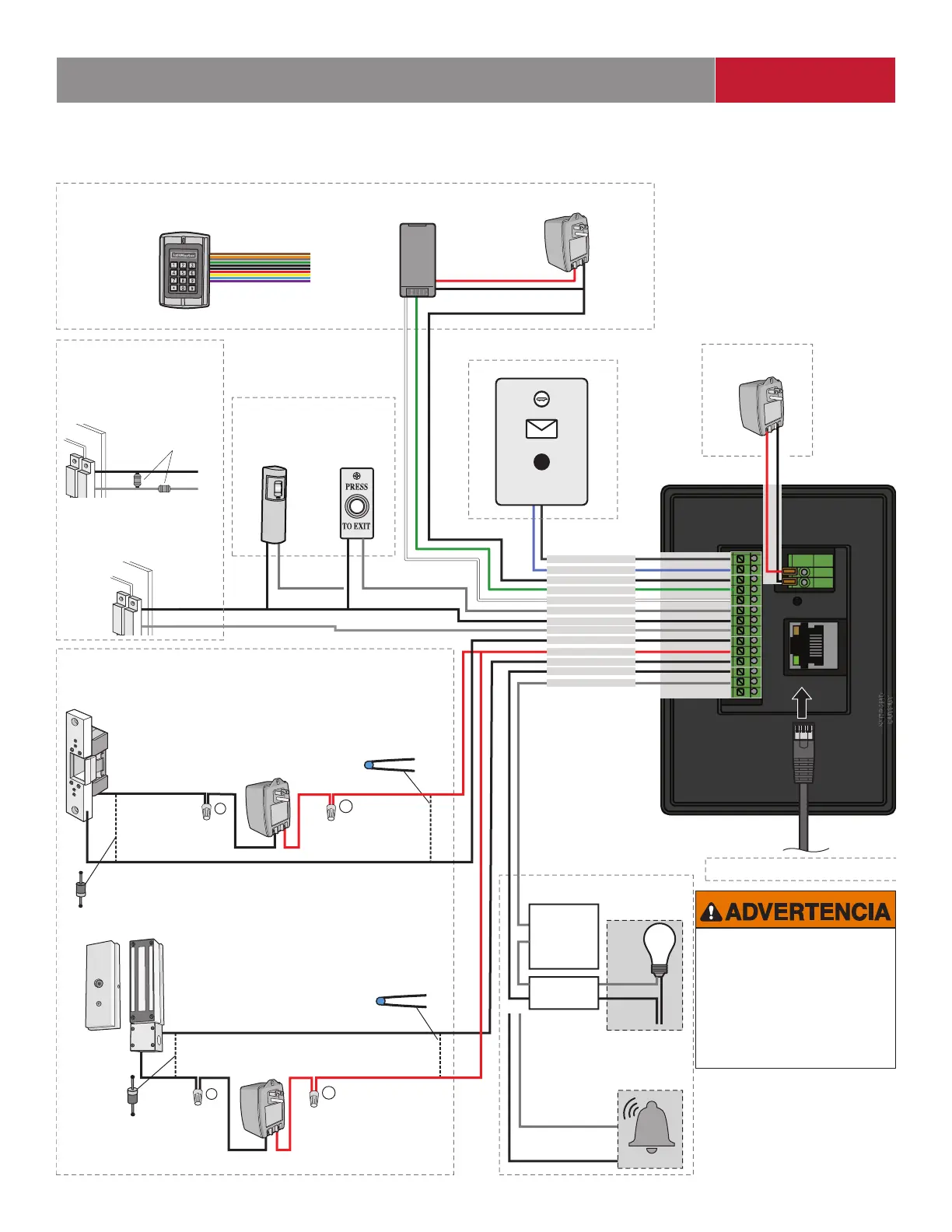

Acceso a la puerta
Desconecte la alimentación ANTES de realizar las conexiones eléctricas. A continuación se muestra un ejemplo de configuración del
cableado para el acceso a la puerta.
CONFIGURACIÓN
DE LA CUENTA
RED/MONTAJEALIMENTACIÓN
CONTROL DE ACCESO
INTRODUCCIÓN
INTRODUCCIÓN RED/MONTAJEALIMENTACIÓN
CONTROL DE ACCESO
INTRODUCCIÓN RED/MONTAJE
ALIMENTACIÓN
CONTROL DE ACCESO
INTRODUCCIÓN RED/MONTAJEALIMENTACIÓN CONTROL DE ACCESO
INTRODUCCIÓN RED/MONTAJEALIMENTACIÓN CONTROL DE ACCESO
CONFIGURACIÓN
DE LA CUENTA
CONFIGURACIÓN
DE LA CUENTA
CONFIGURACIÓN
DE LA CUENTA
CONFIGURACIÓN
DE LA CUENTA
NO INSTALE EL SISTEMA EN
MODO SEGURO CONTRA
FALLAS A MENOS QUE LO
PERMITA LA AUTORIDAD
LOCAL COMPETENTE. Hacerlo
puede provocar interferencias
en el funcionamiento del
herraje antipánico.
