9

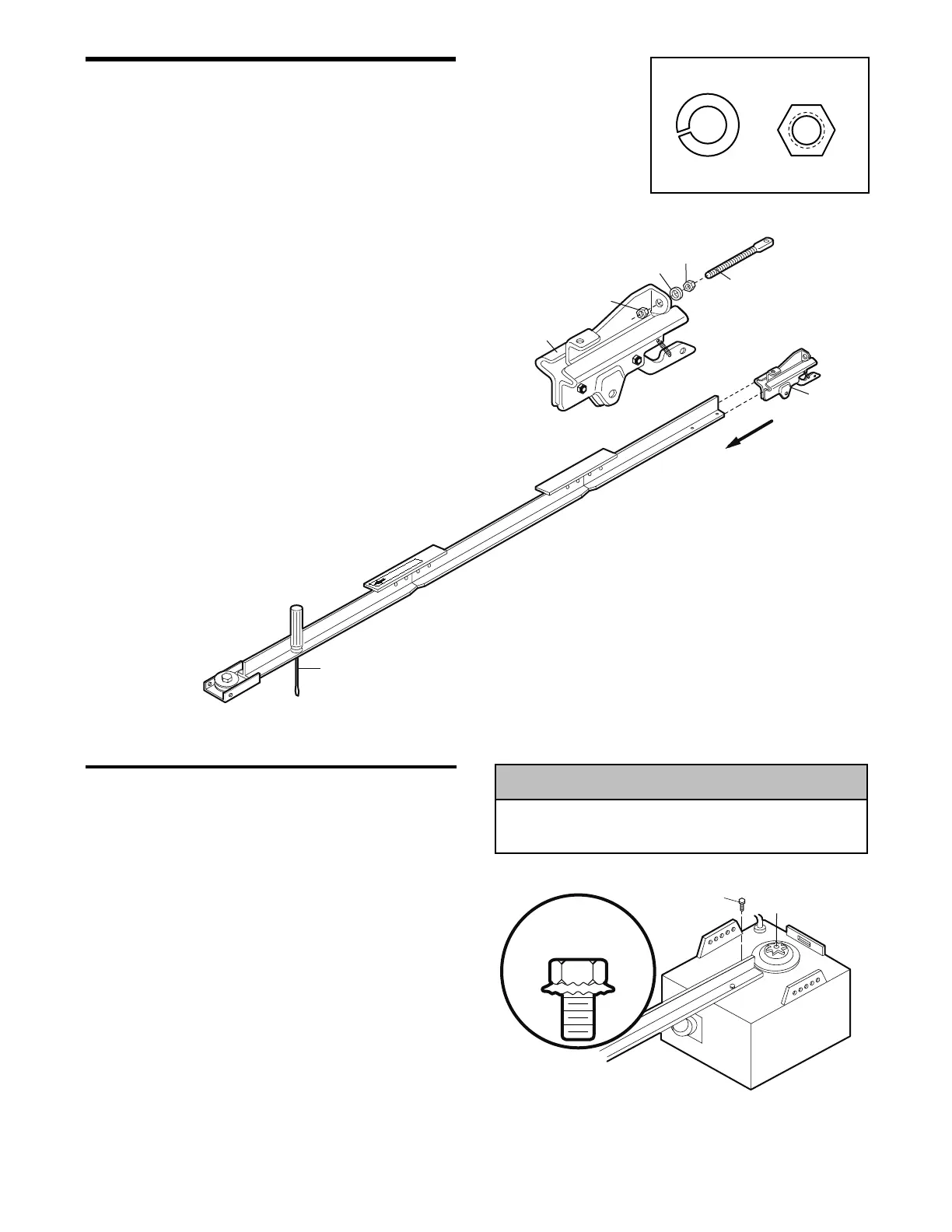

ENSAMBLADO PASO 2
Instalar el carro
• Unir la espiga roscada con el carro con arandela y
tornillo como se muestra.
• Como un tope temporal, inserte un destornillador dentro
del orificio ubicado en la parte frontal del riel.
• Deslizar el carro ensamblado a lo largo del riel hasta
topar con el destornillador.
NOTA: Si el carro golpea contra alguna tuerca en el riel,
esto significa que tanto los pernos como las tuercas
fueron colocados desde el lado opuesto y deben ser
colocados en su posición correcta. Revisar Paso 1.
ESTAS PIEZAS SE MUESTRAN
EN SU TAMAÑO REAL
ENSAMBLADO PASO 3
Fijación del riel al motor
• Quitar los dos pernos con arandela 5/16-18x1/2 de pulg.
montados en la parte superior del motor.
• Coloque el riel a unangulo respecto al abre-puertas, para
que un o de susajujeros quede alinedo con un agujero
del unidad del motor.
• Enroscar uno de los pernos con arandela insertándolo un
poco.
¡Usar sólo estos pernos! El uso de cualquier otro
perno provocará daños graves al abre puerta.
• Alinear el riel y la espuma plástica sobre la rueda
dentada. Cortar la cinta del riel, la cadena y la espuma
plástica.
Para prevenir una SERIA avería al abre-puertas, utilice SÓLO
los pernos y accesorios montados sobre el abre-puertas.
