Chamberlain RJO20C - Votre Garage Est-Elle Prête

4
Votre garage est-il prêt?
Utiliser cette liste de contrôle pour déterminer si votre garage est compatible avec les exigences de l’ouvre-porte de garage.
Noter que vous pouvez installer l’ouvre-porte de garage sur le côté gauche ou droit de la porte de garage.
IMPORTANT: Votre garage DOIT respecter les exigences suivantes pour installer cet ouvre-porte afin de garantir un
fonctionnement sûr et correct. Si votre porte ne respecte pas ces critères, choisir un autre modèle d’actionneur. Si
votre barre de torsion, votre source d’alimentation ou vos tambours ne respectent pas les exigences, contacter un
technicien formé aux systèmes de porte.
LISTE DE CONTRÔLE DES EXIGENCES
Porte de garage articulée:
• Porte articulée standard jusqu’à 4,3m (14pieds) de hauteur, mais uniquement d’une surface allant jusqu’à
16,7 m
2
(180pi²).
• Portes articulées standard jusqu’à 5,5m (18pieds) de largeur, mais d’une surface allant jusqu’à 16,7 m
2
(180pi²)
• Porte articulée à levée haute standard (jusqu’à 137,2cm (54po) de levage en hauteur)
• Tout écart entre le sol et le bas de la porte ne doit pas dépasser 6mm (1/4po). Sinon le système d’inversion de
sécurité pourrait mal fonctionner. .
Barre de torsion et ressorts de torsion:
• La barre de torsion mesure 2,5cm (1po) de diamètre.
• La barre de torsion doit dépasser d’au moins 3,81cm (1 ½po) de la plaque d’appui et ne doit pas être
endommagée.
• La distance entre le plafond et le centre de la barre de torsion est 7,6cm (3po) ou plus.
• La distance entre le mur du garage sur lequel la barre de torsion est montée et le centre de la barre de torsion est
de 6,4cm (21/2po) ou plus.
• Un minimum de 21,6cm (8,5po) entre le mur latéral du garage (ou l’obstacle) et l’extrémité de la barre de torsion.
Tambours
• NON compatible avec les tambours à enroulement inverse.
• Les tambours doivent avoir un diamètre de 10 à 15cm (4 à 6po).
• Des tambours de 7,6 à 9,9cm (3 à 3,9po) peuvent être utilisés sur les portes pesant jusqu’à 195kg (430lb).
Alimentation
• Une prise électrique doit être accessible dans un diamètre de 1,83m (6pi) de la zone d’installation pour l’ouvre-
porte. La prise électrique doit fournir un courant de 120 V A.C. –60Hz UNIQUEMENT. Contacter un électricien
qualifié si vous avez besoin d’installer une prise électrique.
L’ouvre-porte de garage précédemment installé a été complètement enlevé.

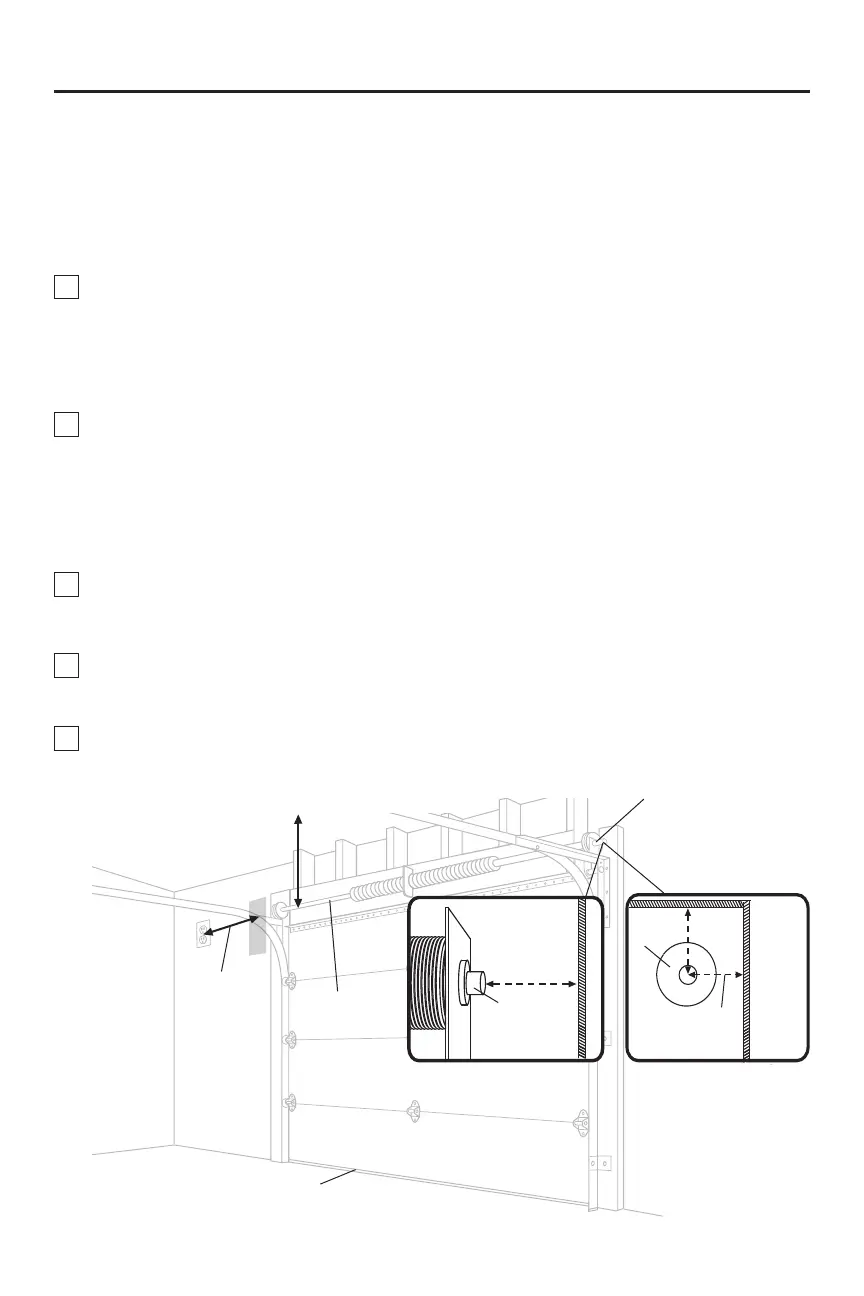

Préparation (suite)
Mur
Vue latérale de la barre
de torsion
La barre de torsion doit
dépasser d’au moins
3,81cm (1½ po) de la
plaque d’appui
Prise
électrique à
moins de
1,83cm
(6pieds) de
l’ouvre-porte
6,4cm
(2,5po)
7.6 cm
(3 po)
Plafond
La distance entre le plafond et la
barre de torsion est de 7,6cm
(3po) ou plus
Plafond
Barre de torsion
Tambour
Mur
avec
porte
L’écart entre le sol et le
bas de la porte ne doit pas
dépasser 6mm (1/4po)
Mur ou
obstruction
Barre de
torsion
21,6cm
(8,5po)
