Installation (suite)
La télécommande d’éclairage (lampe de
l’ouvre-porte de garage) est conçue pour
se brancher directement sur une prise
électrique standard de 120V. Sélectionner
un endroit approprié au plafond pour
monter l’éclairage à moins de 1,83m
(6pi) d’une prise électrique afin que le
cordon et l’éclairage soient éloignés des
pièces en mouvement.

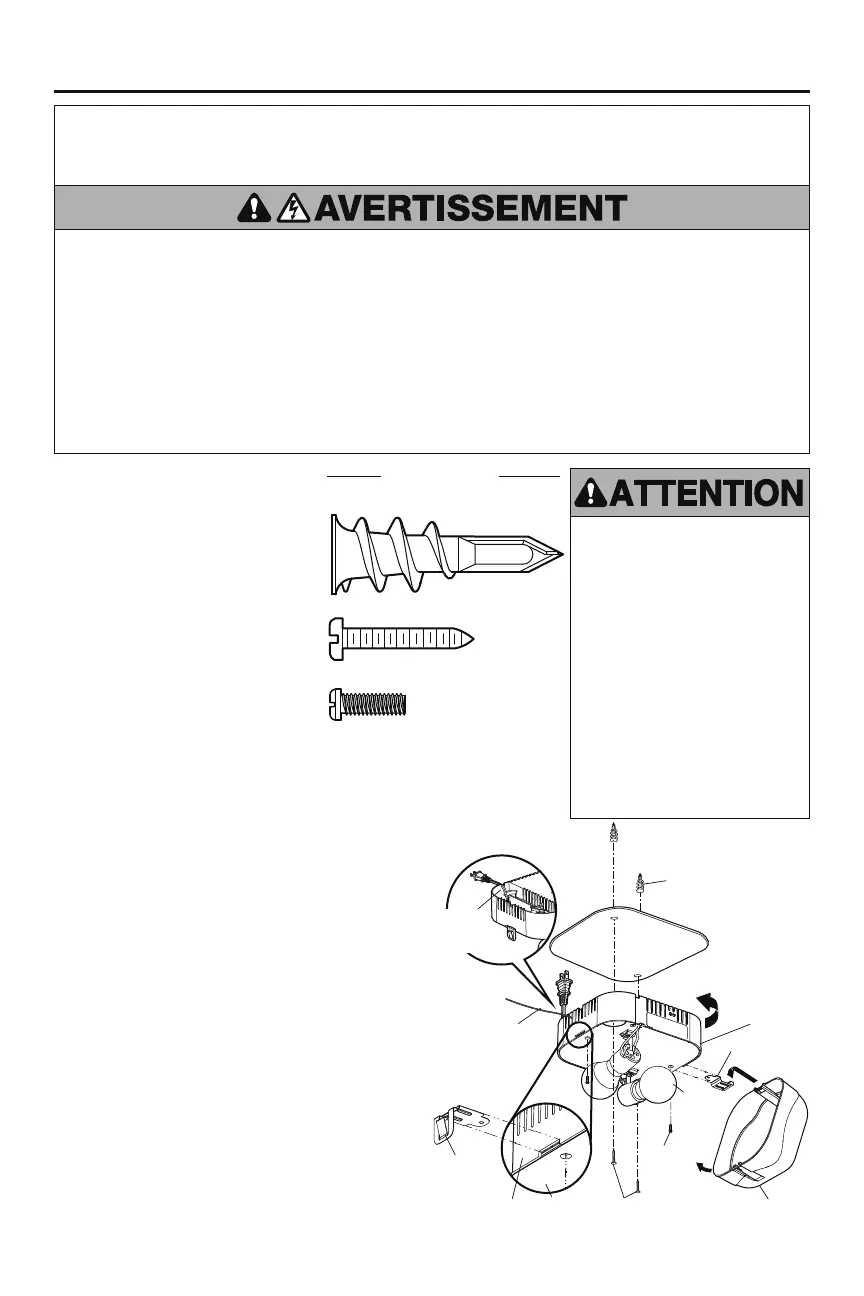

1. Installer les pinces de charnière et de
verrouillage. Les pinces glissent entre
la plaque métallique et le logement en
plastique de chaque côté de la base de
l’éclairage.
2. Installer les vis au plafond en laissant 3mm (1/8po)
du filetage exposé.
REMARQUE : Si une solive de plafond ne peut être
trouvée lors de l’installation de la lampe sur une cloison
sèche, utiliser les chevilles pour cloison sèche fournies.
Nul besoin de percer un trou guide pour les chevilles
pour cloison sèche.
3. Enrouler tout excès de cordon autour de la retenue
pour cordon sur le côté supérieur de la base de la
lampe.
4.
Installer la base de l’éclairage en appuyant sur les
vis et en tournant la base dans le sens des aiguilles
d’une montre pour verrouiller l’éclairage en place.
5. Installer deux ampoules fluorescentes à
incandescence ou compactes de type A19 (100watts
maximum par ampoule, 200watts au total).
REMARQUE : Ne pas utiliser d’ampoules à voyants DEL,
car elles peuvent réduire la portée ou les performances
de vos télécommandes.
6. Installer la lentille d’éclairage en accrochant une
extrémité de la lentille sur la charnière et en appuyant
sur l’autre extrémité pour la verrouiller en place.
7. Brancher l’éclairage à la prise de courant.
REMARQUE : L’éclairage ne fonctionnera pas avant
que l’ouvre-porte de garage soit activé. Plusieurs
ouvre-porte dans le même garage peuvent causer des
interférences entre les éclairages. Programmer tous
les éclairages sur un seul ouvre-porte pour éviter les
interférences.
Installer la télécommande
d’éclairage
9
Pour éviter toute SURCHAUFFE
éventuelle du panneau d’extrémité
ou de la douille d’ampoule:
• NE PAS utiliser d’ampoules à col
court ou de forme spéciale.
• NE PAS utiliser d’ampoules
halogènes. Utiliser UNIQUEMENT
des ampoules incandescentes.
• NE PAS utiliser d’ampoules de
100W.
• Utiliser SEULEMENT des
ampoules de type A19.
Pour fournir une alerte visuelle
adéquate, l’ampoule de l’éclairage
de l’ouvre-porte de garage DOIT
faire au minimum 40watts (ou
équivalent).
IMPORTANTES INSTRUCTIONS
CONCERNANT L’INSTALLATION
Pour réduire le risque de BLESSURES GRAVES,
ou MORTELLES:
1. Ce luminaire portatif est doté d’une fiche polarisée
(une lame est plus large que l’autre) afin de réduire
le risque de décharge électrique.
2. Cette fiche se branche dans une prise de courant
polarisée dans UNE SEULE direction.
3. Si la fiche ne s’insère pas complètement dans la
prise, inverser sa position.
4. Si elle ne s’insère toujours pas, contacter un
électricien compétent.
5. Ne JAMAIS utiliser de rallonge électrique, sauf si la
fiche ne peut pas être insérée à fond.
6. NE PAS modifier la fiche.
7. L’éclairage est destiné à un montage au plafond et à
des applications à l’intérieur UNIQUEMENT.
Pince de
verrouillage
Pince de la
lampe
Vis
Vis
Diffuseur
Ancrage mural
Cordon
dispositif
de retenue
100watts
(max.)
Plaque
métallique
Logement
en plastique
Pince de
charnière
Cheville pour cloison sèche (à visser) (2)
QUINCAILLERIE
Vis no4-20 x 7/16po (2)
Vis no6x1po (2)
Base de la
lampe
L’antenne doit être
entièrement exposée
pour empêcher que la
lampe ne fonctionne de
façon intermittente.
