Plaque
d'appui
Embase
Barre de torsion
63,5 cm (25 po)
minimum d’espace
entre la plaque
d’appui et l’embase
Support de montage
Vis 14-10x2 po
L’ouvre-porte DOIT
être monté
parallèlement à la
porte.
IL VOUS FAUDRA
Positionnement et montage de l’ouvre-porte de
garage
2

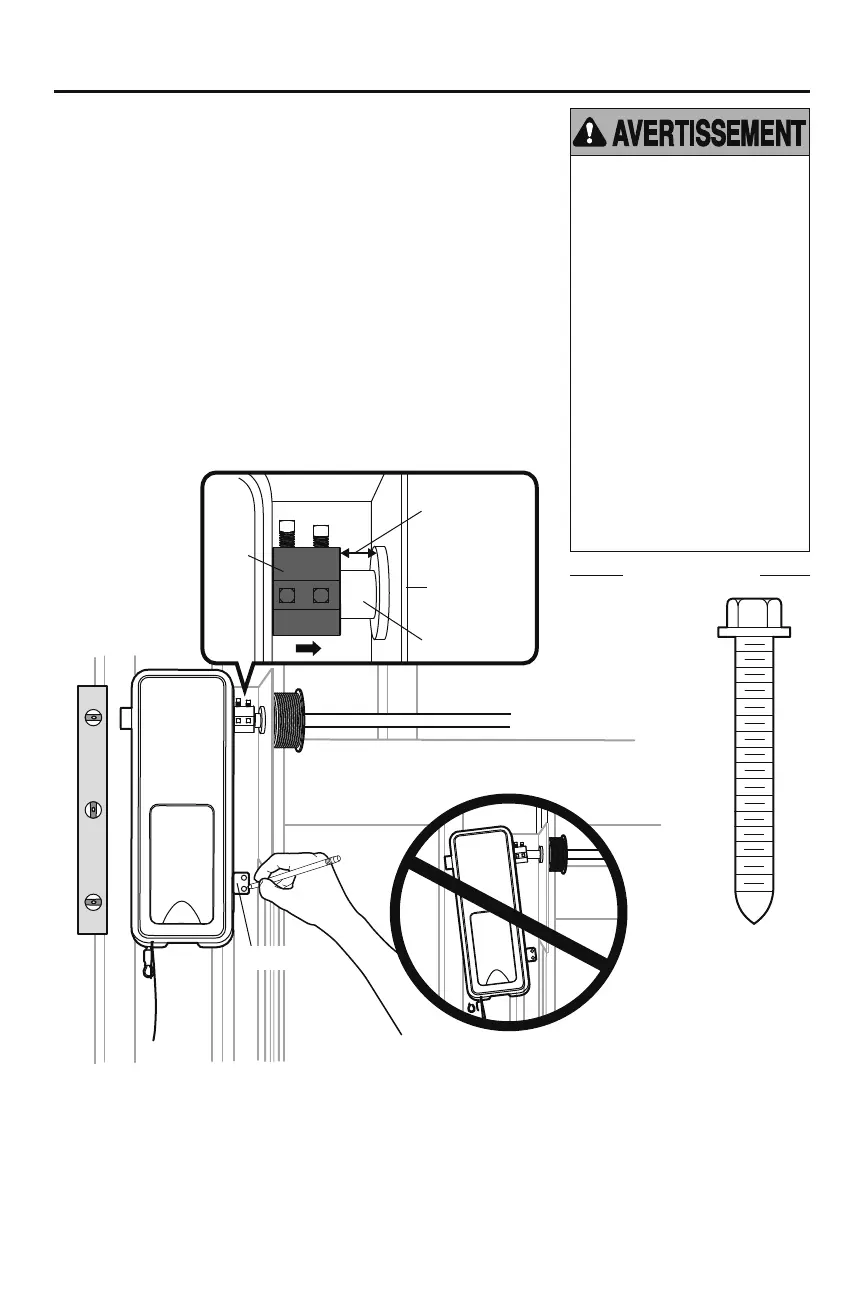

1. Fermer complètement la porte du garage.
2. Glisser l’ouvre-porte de garage sur l’extrémité de la barre de torsion.
S’assurer que l’embase ne touche PAS la plaque d’appui.
3. Utiliser un niveau pour aligner l’ouvre-porte de garage parallèlement à la
porte. Vérifier que le mur d’installation du support de montage est une
surface solide, telle que du bois, du béton ou un support de porte ou
drapeau.
IMPORTANT: Si l’installation est effectuée sur une cloison sèche, le
support de montage DOIT être fixé à un poteau de cloison.
4. Lorsque l’ouvre-porte de garage est correctement aligné, marquer
l’emplacement des trous de montage du support. Au besoin, resserrer les
vis de l’embase sur la barre de torsion pour tenir l’ouvre-porte de garage en
place pendant le marquage de l’emplacement des trous.
REMARQUE: L’ouvre-porte de garage n’a pas besoin d’affleurer le mur.
Pour éviter des BLESSURES
GRAVES, VOIRE MORTELLES:
• Des ancrages en béton
DOIVENT être utilisés si le
support est monté dans la
maçonnerie.
• Ne JAMAIS tenter de
desserrer, déplacer ou régler
la porte de garage ainsi que
les ressorts, les câbles, les
poulies, les supports de porte
ou leurs ferrures de montage,
lesquels sont TOUS sous une
tension EXTRÊME.
• Appeler TOUJOURS un
technicien formé en systèmes
de porte si la porte de garage
force ou est déséquilibrée.
• L’ouvre-porte de garage
DOIT être monté à angle droit
avec la barre de torsion pour
éviter l’usure prématurée de
l’embase.
Vis
14-10x2 po (2)
