Chamberlain RJO70 - Vue Densemble de Linstallation

8
Capteur inverseur
de sécurité et support
Capteur inverseur
de sécurité et support
Fil de commande de porte
Commande
de porte
Télécommande
d’éclairage
Fil de capteur
inverseur de
sécurité
Fil de capteur
inverseur de
sécurité
Fil de serrure de porte
Moniteur de tension
de câble et fil

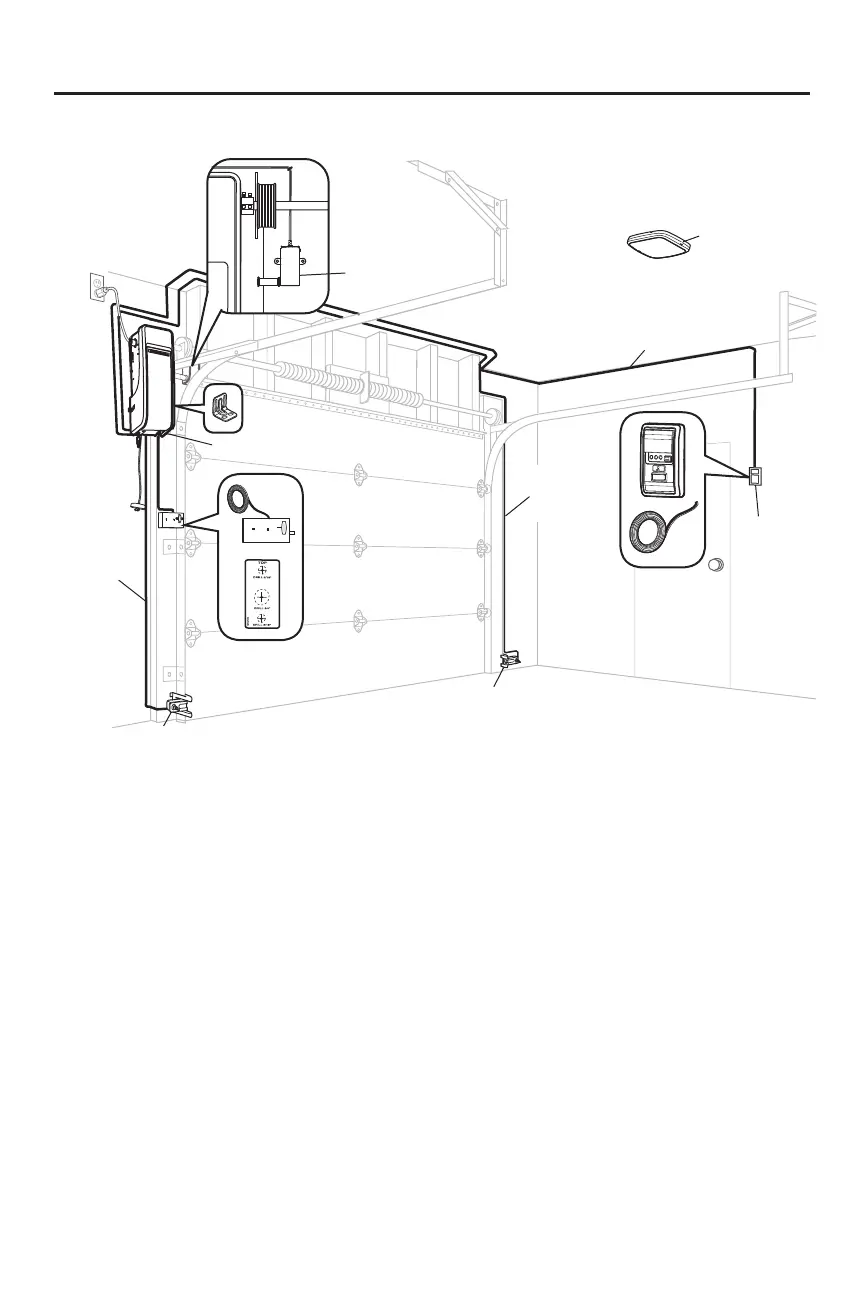

Vue d’ensemble de l’installation
Préparation (suite)
ÉLÉMENTS SUPPLÉMENTAIRES DONT VOUS POURREZ AVOIR BESOIN POUR L’INSTALLATION:
Examiner le garage pour voir si les articles suivants seront nécessaires:
• Blocs en bois ou matériel de calage.
- Sert à monter le moniteur de tension de câble.
• Quincaillerie de fi xation.
- Le montage au sol du capteur d’inversion de sécurité nécessitera une quincaillerie non fournie.
• Supports d’extension (Modèle 041A5281-1) ou blocs en bois et matériel de calage.
- Sert à positionner l’ouvre-porte de garage pendant l’installation et à tester les capteurs inverseurs de sécurité s’ils
sont installés sur le mur ou au sol.
