Chamberlain Whisper Drive Security+ WD962KCD - Pose du Support de Linteau

13
Trous de fixation
au plafond
— Plafond fini —
6 po (15 cm) maximum
Ressort de la porte
Support de
linteau
- Linteau -
Tire-fond de
5/16 de po x 9
x 1-5/8 de po
Ligne du centre
vertical de la
porte de garage
UP
Ligne du centre
vertical de la
porte de garage
Porte de
garage
POSE - 2
e
OPÉRATION

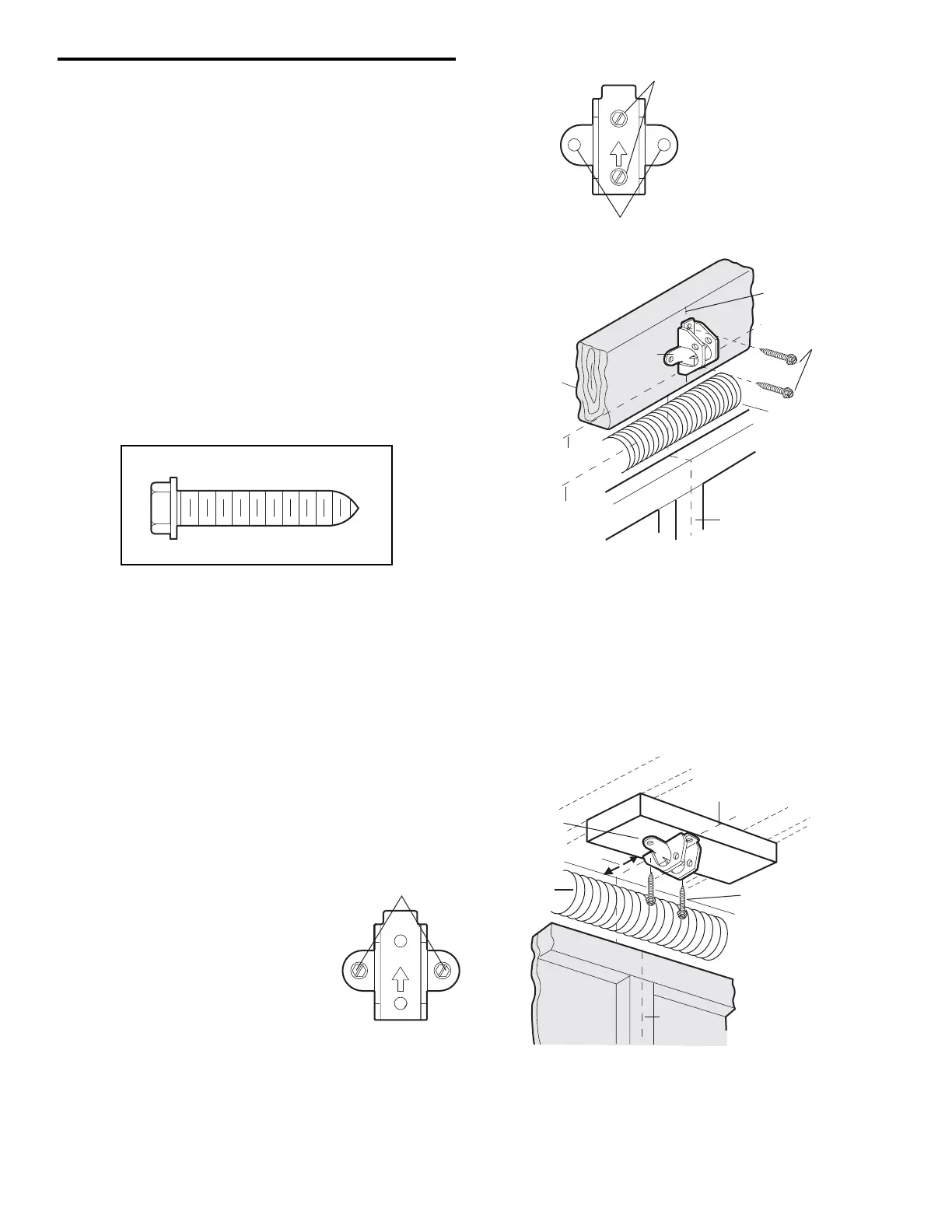

Pose du support de linteau
Le support de linteau peut être fixé soit sur le mur,
au-dessus de la porte, soit sur le plafond. Suivre les
instructions qui répondent le mieux aux besoins particuliers. Ne
pas poser le support de linteau sur des plaques de
placoplâtre. Utiliser des ancrages de béton (non fournis)
pour la pose dans la maçonnerie.
POSE DU SUPPORT DE LINTEAU AU MUR
• Centrer le support par rapport à l’axe vertical, la partie
inférieure du support étant alignée avec la ligne horizontale,
comme illustré (la flèche du support doit être orientée vers le
plafond).
• Marquer la série verticale de trous de support. Percer des
avant-trous de 3/16 de pouce et fixer fermement le support
sur une solive avec les fixations fournies.
Tire-fond de
5/16 de po-9 x 1-5/8 de po
GRANDEUR RÉELLE DES FIXATIONS
POSE DU SUPPORT DE LINTEAU AU PLAFOND
• Prolonger l’axe vertical sur le plafond, comme illustré.
• Centrer le support sur l’axe vertical à 6 pouces (15 cm) au
maximum du mur. S’assurer que la flèche est orientée dans
le sens opposé au mur. Le support peut être encastré dans le
plafond si le dégagement n’est pas suffisant.
• Marquer les trous latéraux. Percer des avant-trous de 3/16 po
et fixer fermement le support sur une solive du plafond à
l’aide des fixations fournies.
Point le plus élevé
de la course de
la porte de garage
2 x 4 fixé sur
les poteaux
Montage mural
Trous de montage
facultatifs
Ressort de
la porte
— Porte de garage —
- Linteau -
Tire-fond de
5/16 de po x 9
x 1-5/8 de po
Axe
horizontaux
Ligne du centre
vertical de la
porte de garage
Ligne du centre
vertical de la
porte de garage
UP
Support
de linteau
