Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par
suite d’électrocution :
• Débrancher l'alimentation batterie ET l'alimentation secteur AVANT
TOUTE réparation ou maintenance.
• Raccorder UNIQUEMENT à des fils basse tension 24 V.
Pour prévenir d’éventuelles BLESSURES GRAVES ou LA MORT par
suite d’une porte de garage qui se ferme :
• Poser la console de commande de porte en vue de la porte de
garage, hors de la portée des enfants à une hauteur minimum de
5 pieds (1,5 m), et à l’écart de toutes les pièces mobiles de la
porte.
• Ne JAMAIS laisser des enfants faire fonctionner les
boutons-poussoirs de la console de commande de porte ou les
émetteurs de la télécommande, ni jouer avec ceux-ci.
• Actionner la porte UNIQUEMENT lorsqu’on la voit clairement,
qu’elle est bien réglée et que rien ne gêne la course de la porte.
• TOUJOURS garder la porte de garage en vue jusqu’à ce qu’elle soit
complètement fermée. NE JAMAIS laisser personne croiser le
chemin d’une porte de garage qui se ferme.
POSE - 6
e
OPÉRATION

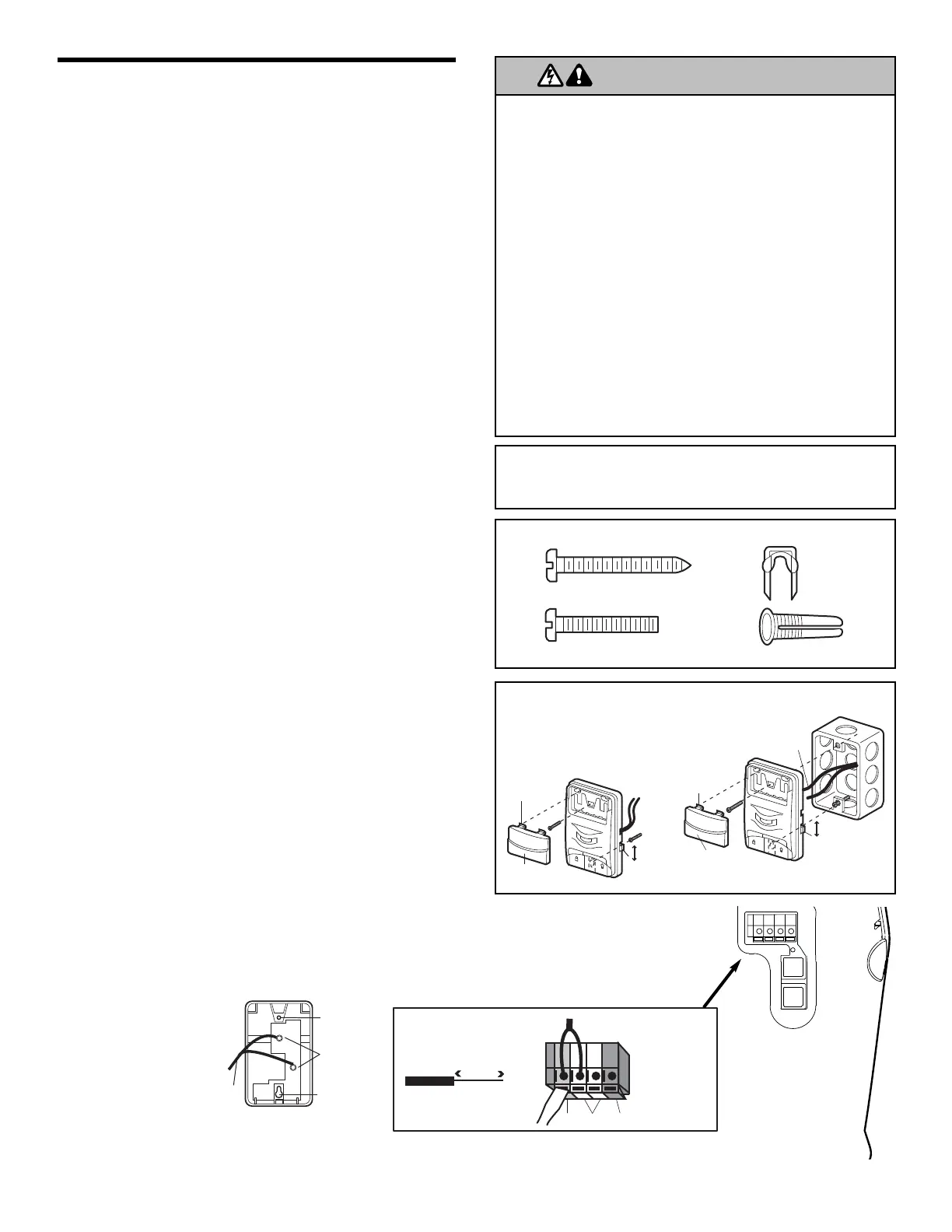

Pose de la commande de porte
Poser la console de commande murale dans un endroit où on
pourra la voir de la porte, à au moins 5 pieds (1,5 m) du sol, là
où les enfants ne pourront pas l'atteindre et loin de toutes les
pièces mobiles et fixations de la porte. Si les murs sont des
murs secs, percer des trous de 5/32 pouce (Figure 1) et utiliser
les chevilles fournies. Pour les installations précâblées (comme
dans la construction d’une maison neuve), on peut la monter
sur une boîte simple (Figure 2).
1. Dénuder 7/16 pouce (11 mm) à chaque extrémité des fils de
sonnerie; brancher les fils sur les deux bornes filetées qui se
trouvent à l’arrière de la console de commande murale :
blanc à 2; blanc/rouge à 1.
2. Retirer le couvercle en soulevant doucement la fente dans la
partie supérieure du couvercle à l’aide d’un petit tournevis à
tête plate. Fixer à l’aide de vis autotaraudeuses 6AB x 1-1/4
po (installation standard) ou de vis à métaux 6-32 x 1 po
(dans la boîte simple) comme suit :
• Percer et poser la vis inférieure en laissant 1/8 po (3 mm)
au-dessus de la surface.
•
Placer le bas de la console de commande de porte par-dessus
la tête de vis et ajuster pour un ajustement serré.
Ajuster la vis
pour une pose solide.
• Percer et poser la vis supérieure soigneusement afin
d’éviter de fissurer le boîtier en plastique. Ne pas serrer
excessivement.
• Insérer les languettes supérieures et enclencher le
couvercle.
3. (Installation standard seulement) Faire monter le fil de
sonnerie le long du mur et du plafond jusqu’au moteur.
Utiliser des agrafes isolées pour fixer le fil à plusieurs
endroits. Ne pas percer le fil avec une agrafe, ce qui créerait
un court-circuit ou un circuit ouvert.
4. Dénuder 7/16 po (11 mm) d’isolation de l’extrémité du fil de
sonnerie. Raccorder le fil de sonnerie aux bornes à
raccordement rapide comme suit : le fil blanc à blanc et le fil
blanc/rouge à rouge
5. Positionnez le fil d'antenne comme décrit.
6. Utiliser des punaises ou des agrafes pour fixer en
permanence l’étiquette d’avertissement de prise au piège sur
le mur près de la console de commande de porte, et
l’étiquette d’essai d’inversion de sécurité/ouverture manuelle
bien en vue à l’intérieur de la porte de garage.
REMARQUE : NE PAS brancher et faire fonctionner l’ouvre-
porte pour le moment. Le chariot se déplacera jusqu’à la
position complètement ouverte mais ne reviendra pas à la
position fermée avant que le faisceau détecteur soit branché et
correctement aligné.
Raccordements à une serrure à clé extérieure
Vers les bornes à raccordement rapide de l’ouvre-porte :
blanc sur blanc; blanc/rouge sur rouge.
