Chamberlain Whisper Drive Security+ WD962KCD - Pièces Dassemblage du Rail; Pièces de Réparation; Pièces Pour la Pose

39
1
2
3
5
4
6
7

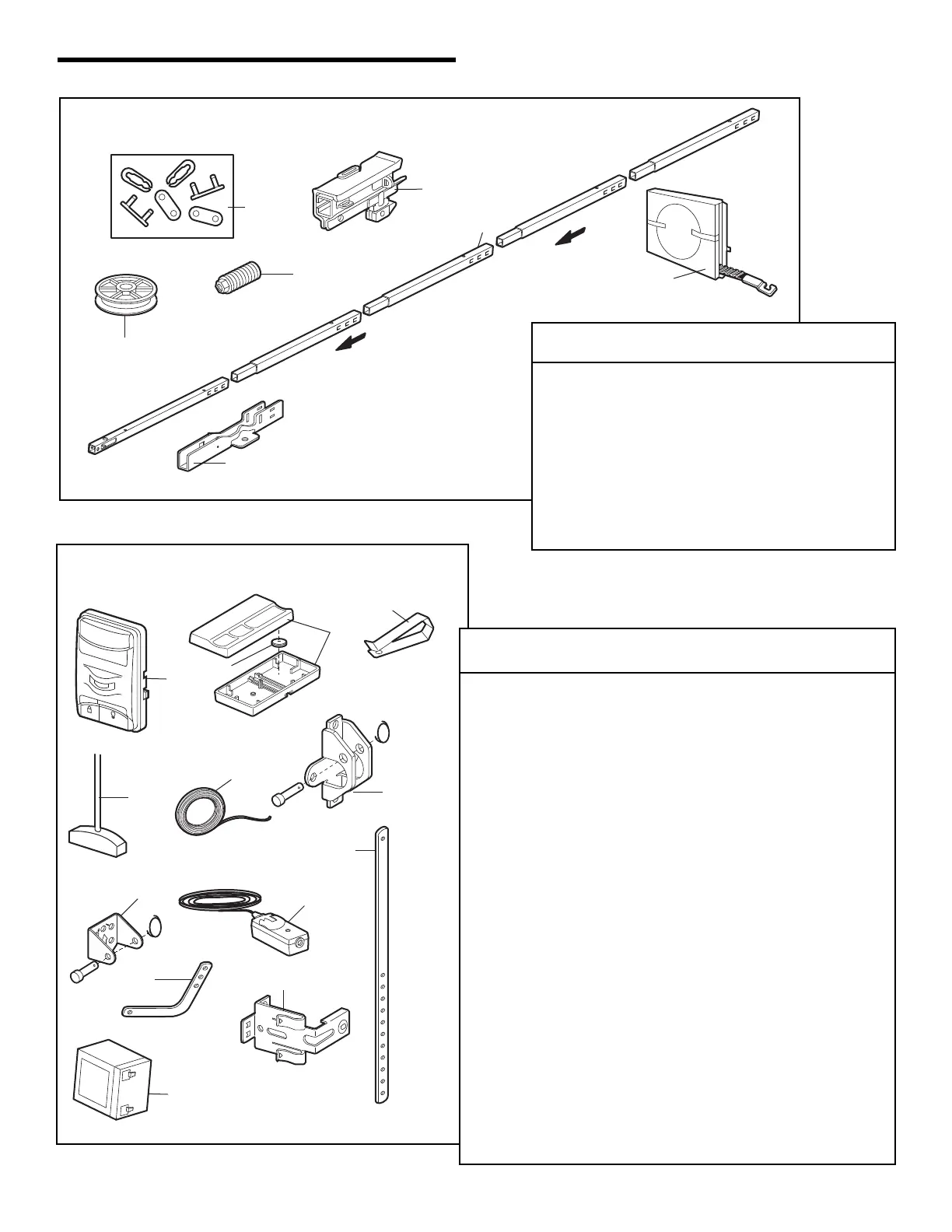

PIÈCES DE RÉPARATION
Pièces d’assemblage du rail
N° DE
RÉF PIÈCE DÉSIGNATION
1 4A1008 Maillon de raccord
2 41C5141-2 Chariot complet
3 41A5665-2 Rail complet
4 41B4103 Écrou de chariot à ressort
5 144C54 Poulie folle de la courroie
6 41A5250 Ensemble complet de courroie
7 41D598-1 Support en U
NON ILLUSTRÉS
183A163 Coussinets d’usure
7
10
11
5
NOTICE
UP
CEILING
M
O
UNT O
N
L
Y
8
6
1
4
3
2
9
12
13
LOCK
LIGHT
Pièces pour la pose
N° DE
RÉF. PIÈCE DÉSIGNATION
1 41C472-7 Panneau de commande de porte de
détection de mouvement
2 953CD Télécommande à trois boutons
3 10A20 Pile au lithium 3V2032
4 29B137 Agrafe de pare-soleil de la télécommande
5 41A2828 Poignée et corde pour fonctionnement
d’urgence
6 41B4494-1 Fil de sonnerie blanc et blanc/rouge à
2 conducteurs
7 41A5047-1 Support de porte avec axe de chape et
fixation
8 41A5047-3 Support de linteau avec axe de chape et
fixation
9 41A5034 Nécessaire de capteur de sécurité (cellules
de réception et de transmission) avec fil de
sonnerie à deux conducteurs de 3 pi (.9 m)
10 178B34 Biellette droite
11 178B35 Biellette courbée
12 41A5266-1 Supports de détecteurs inverseurs de
sécurité (2)
13 41A6357-1 Batterie
NON ILLUSTRÉS
41A5257-10 Sachet des fixations de pose (comprend les
fixations à la page 7)
12B776 Support de suspension
114A3287 Manuel d’instructions
