POSE DES SUPPORTS
S’assurer que l’ouvre-porte est hors tension. Poser et
aligner les supports de manière à ce que les détecteurs se
fassent face l’un l’autre de part et d’autre de la porte du
garage, le faisceau n’étant pas à une hauteur de plus de 6 po
(15 cm) au-dessus du sol. Ils peuvent être posés de trois
façons, suivant vos exigences, comme suit :

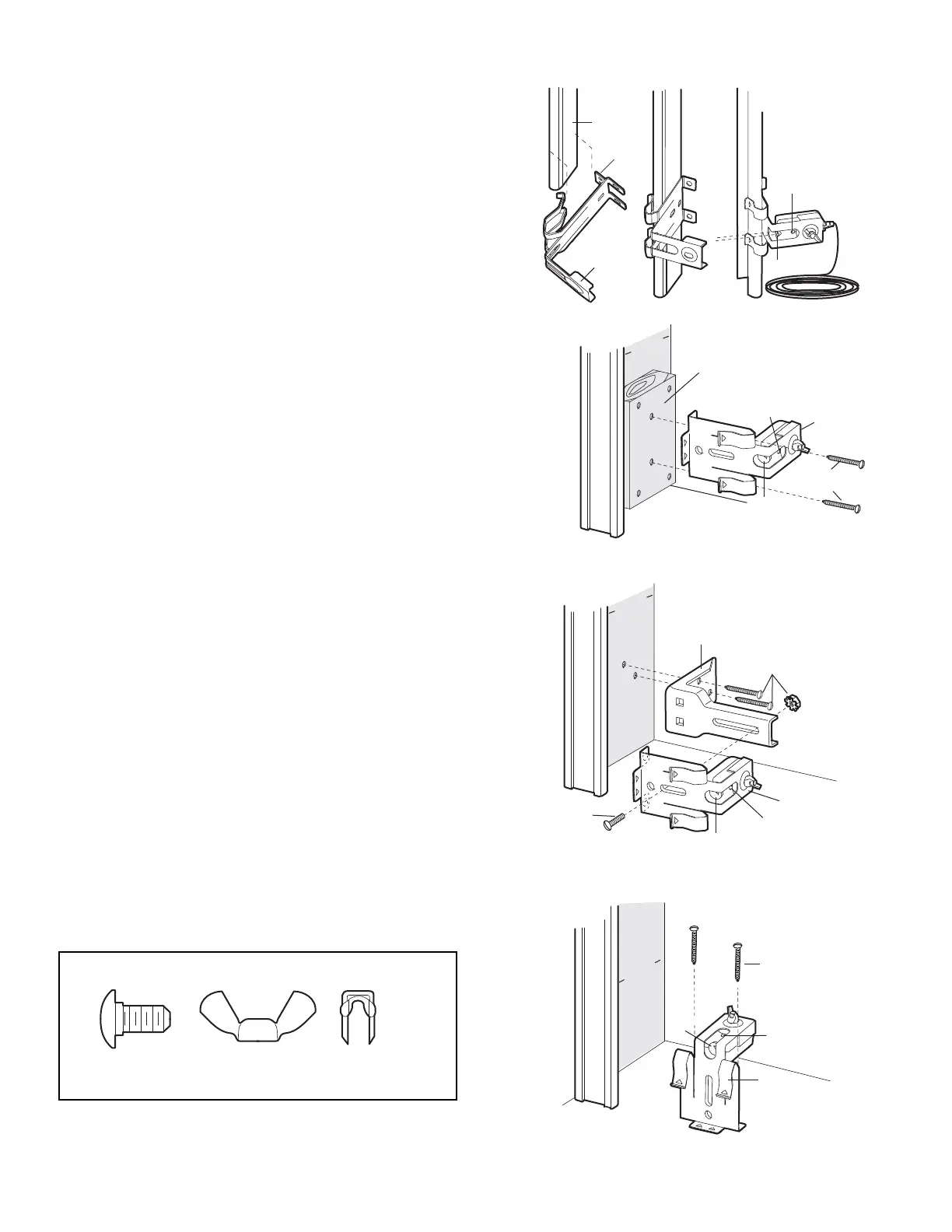

Pose aux guides de la porte de garage
(mode préférable) :
• Faire glisser les bras courbés par-dessus le bord arrondi de
chaque guide de porte, les bras courbés étant dirigés vers la
porte. Enclencher en place contre le côté du guide. Il doit
reposer à plat, avec le rebord embrassant le bord arrière du
guide (Figure 1).
Si votre guide de porte ne supporte pas solidement le support,
une pose murale est recommandée.
Pose murale (Figure 2 et 3) :
• Placer le support contre le mur, les bras courbés étant dirigés
vers la porte. S’assurer qu’il y a un dégagement suffisant et
qu’aucun obstacle n’est dans le parcours du faisceau du
détecteur.
• Si une profondeur supplémentaire est nécessaire, on peut
employer un support de rallonge (Se reporter à la section
Accessoires) ou des blocs en bois.
• Utiliser les trous de montage de support comme gabarits pour
positionner et percer deux avant-trous de 3/16 de po de
diamètre sur le mur de chaque côté de la porte, à une
hauteur ne dépassant pas 6 po (15 cm) au-dessus du sol.
• Fixer les supports au mur à l’aide de tire-fond
(non fournis).
• Si des supports de rallonge ou des blocs en bois sont
employés, ajuster les ensembles droit et gauche à la même
distance vers l’extérieur depuis la surface de montage.
S’assurer qu’il n’y a aucun obstacle de ferrure de porte.
Pose au sol (Figure 4) :
• Utiliser des blocs en bois ou des supports de rallonge
(Se reporter à la section Accessoires) pour élever les
supports de détecteur de manière à ce que les diffuseurs ne
soient pas à plus de 6 po (15 cm) au-dessus du sol.
• Mesurer soigneusement et placer les ensembles droit et
gauche à la même distance vers l’extérieur depuis le mur.
S’assurer qu’il n’y a aucune obstruction de ferrure de porte.
• Fixer au sol à l’aide des ancrages de béton, comme illustré.
