Pag. 20 a 47 28/02/2023 Nome file: DOC0103 A00
9.3 CENTRANASTRO AUTOMATICO
Il centranastro automatico è a comando elettrico ed è composto di due dispositivi: un sollevatore e un tastatore. Il
sollevatore agisce solo su uno dei due tubi.
Il secondo tubo è da regolare manualmente regolando le viti di registro, solo al momento dell’installazione, in modo che il
nastro tenda a sbandare verso il tastatore, quando il tubo movimentato è basso (4).
Quando il nastro preme completamente il tastatore (1) il sollevatore alza il tubo in modo da guidare il nastro verso il lato
opposto (2). Quando il nastro avrà rilasciato il tastatore (3) il tubo si abbassa (4) e il processo si ripete ciclicamente. In
questo modo il nastro compie degli spostamenti a destra e a sinistra di qualche millimetro.
Il nastro superiore è comandato dal centranastro in entrata, mentre il nastro inferiore di ritorno dal centranastro in uscita.

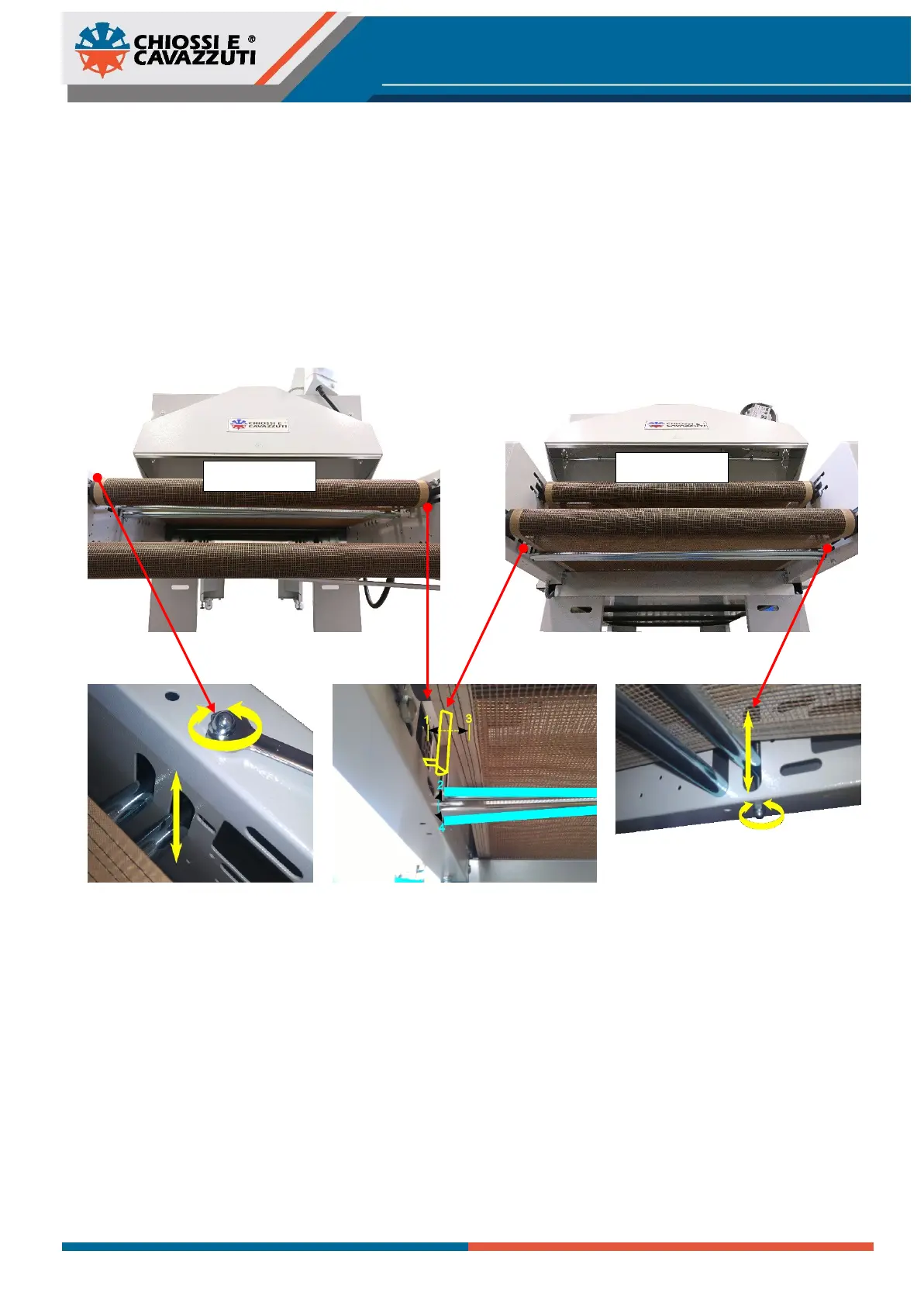

Le viti di registro di ogni tubo non comandato dal centranastro si trovano in posizione opposta al motore e al centranastro.
