9. CENTRAGGIO DEL NASTRO
9.1 OPERAZIONI PRELIMINARI
Per ottenere una buona centratura del nastro è necessario innanzitutto verificare che il forno sia livellato orizzontalmente.
Utilizzare i piedini di registro vicini alle ruote per correggere i disallineamenti del pavimento. Aprire i pannelli laterali e
utilizzare come riferimento il telaio del forno.
9.2 ALLINEAMENTO DEI RULLI
Per mantenere il nastro trasportatore centrato è necessario che i rulli dello stesso siano paralleli. Per regolare l’inclinazione
orizzontale dei rulli sono presenti 3 viti di regitro per ogni nastro trasportatore, una dal lato del motore e due dal lato
opposto.

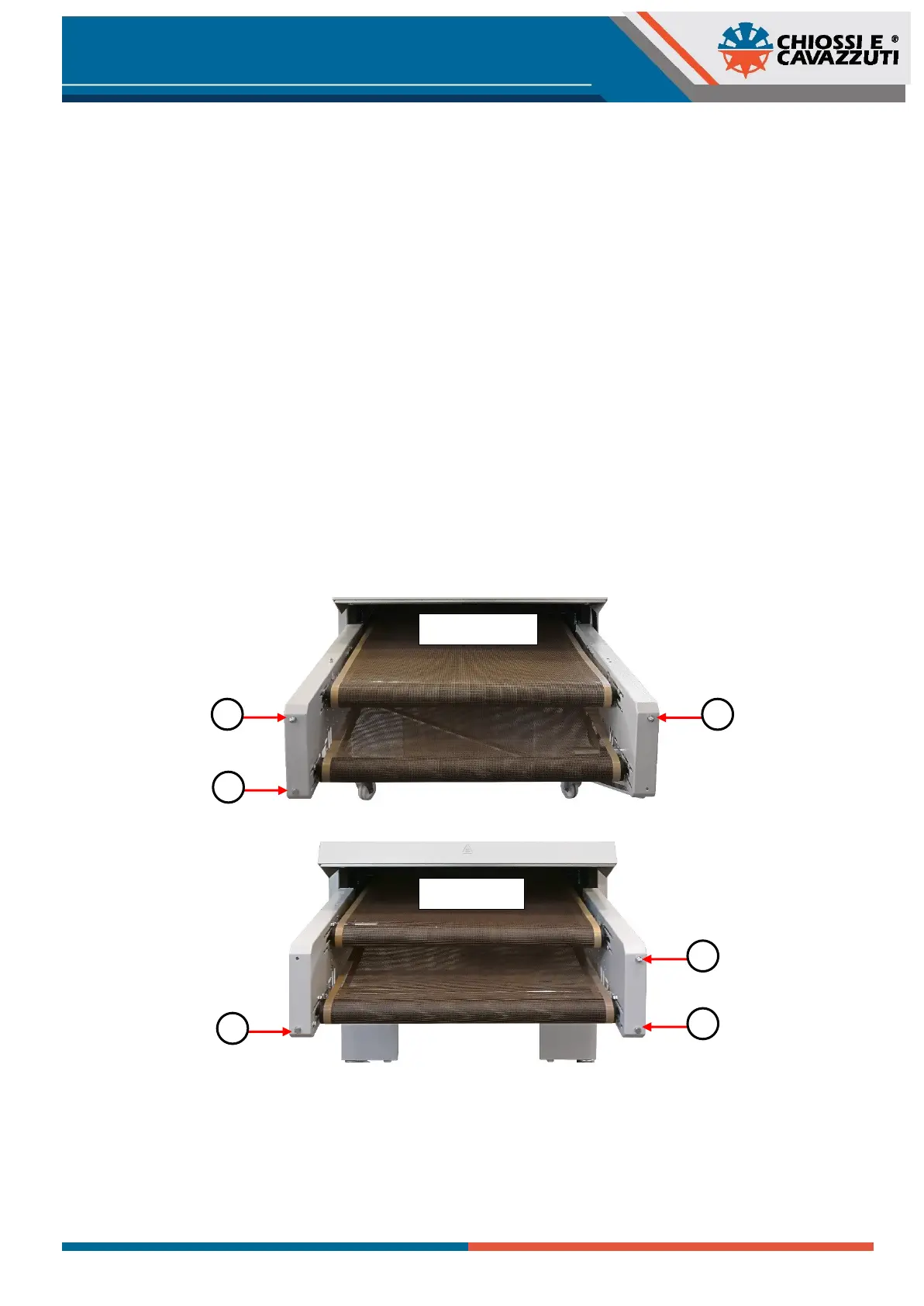

Il motore del nastro superiore (nastro di andata) è situato in uscita del tunnel e presenta due viti di regolazione in entrata
(1a - 2a) e una sola in uscita (3a).
Nei modelli con due nastri, il motore del nastro inferiore (nastro di ritorno) è situato in ingresso del tunnel e in modo
opposto presenta una sola vite di regolazione (3b) in ingresso e due in uscita (1b - 2b).
ATTENZIONE: Tenere a mente che il motore del nastro non è mobile e una inclinazione sproporzionata del rullo risulta
in un sovraccarico sulla tensione della cinghia dello stesso, con conseguente danneggiamento in fase di movimento. Le
viti di registro opposte al motore (3a - 3b) sono da regolare con cautela.
Procedere con regolazioni a piccoli passi (un giro di vite alla volta) e osservare il comportamento del nastro dopo ogni
modifica.
