35

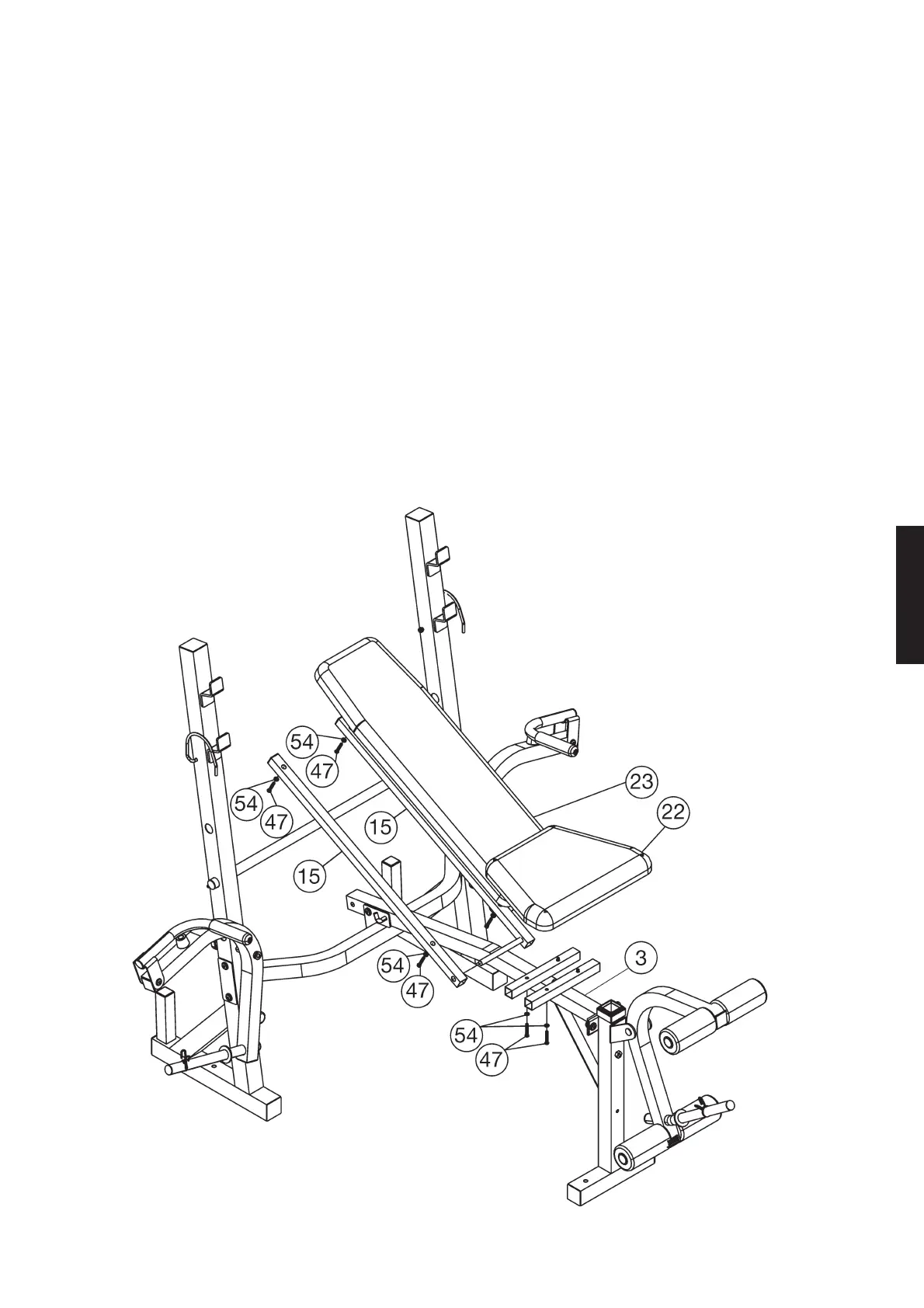

Stap 6:
Montage van het zitkussen (22) aan de lengtestang (3) door middel van
de Zeskantschroef M6x35 (47) en de tussenringen 6//12 mm (54).
1. De genoemde onderdelen klaarleggen naast het apparaat.
2. De bouten (47) allemaal voorzien van een tussenring (54).
3. Het kussen (22) op de bevestiging van de lengtestang (3) leggen. De
schroefdraadgaten in het kussen en de boorgaten in de bevestiging
over elkaar leggen.
4. De bouten (47) door de boorgaten van de bevestiging steken en in de
schroefdraadgaten van het kussen (22) draaien en stevig vastdraaien.
Nederlands
Stap 7:
Montage van het rugkussen (23) en de bevestiging van het kussen (15)
aan het lengteframe (3) door middel van de Zeskantschroef M6x35 (47)
en de tussenringen 6//12 mm (54).
1. De genoemde onderdelen klaarleggen naast het apparaat.
2. De bevestiging van het kussen (15) op de as van het lengteframe (3)
steken.
3. De bouten (47) allemaal voorzien van een tussenring (54).
4. Het kussen (23) op de bevestiging van het kussen (15) van de lengte-
stang (3) leggen.
5. De schroefdraadgaten in het kussen en de boorgaten in de bevestiging
over elkaar leggen.
6. De bouten (47) door de boorgaten van de bevestiging steken en in de
schroefdraadgaten van het kussen (23) draaien en vervolgens stevig
vastdraaien.
