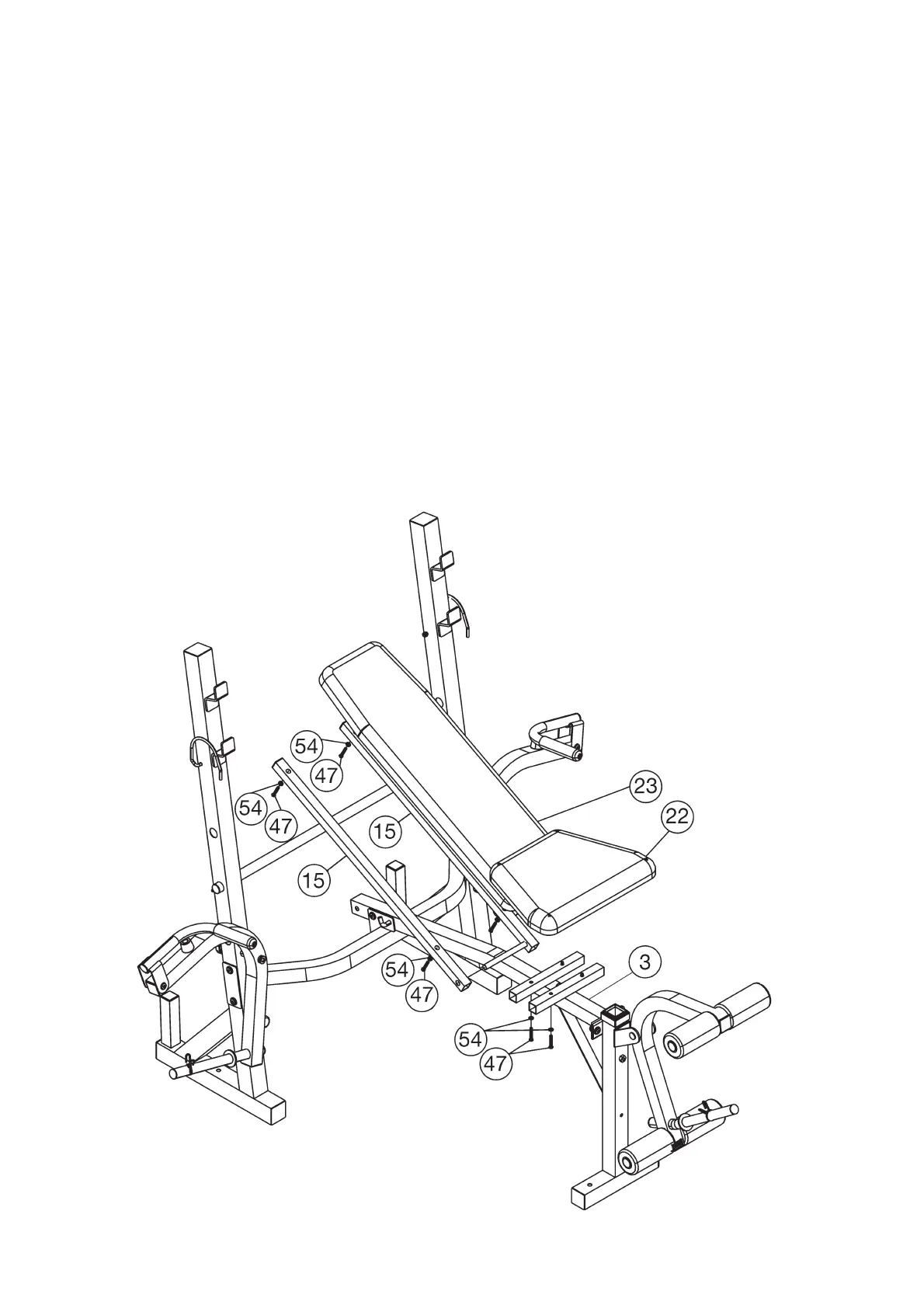

Шаг 6:
Монтаж подушки сиденья (22) на продольной раме (3) с помощью
винтов М6х35 (47) и подкладных шайб 6//12 (54).
1. Разложите названные мелкие детали в непосредственной близости
от снаряда.
2. Возьмите винты (47) и наденьте на них по одной подкладной шайбе
(54).
3. Положите подушку (22) на консоли поперечной рамы (3). Резьбовые
отверстия в подушке и консолях расположите так, чтобы они
располагались друг над другом.
4. Вставьте винты (47) через расточки в консолях, вверните их в
расточки подушки (22) и прочно затяните.
Шаг 7:
Монтаж задней подушки (23) и консолей подушки (15) на
продольной раме (3) с помощью винтов М6х35 (47) и подкладных
шайб 6//12 (54).
1. Разложите названные мелкие детали в непосредственной близости
от снаряда.
2. Наденьте консоли подушки (15) на ось продольной рамы (3).
3. Возьмите винты (47) и наденьте на них по одной подкладной шайбе
(54).
4. Положите подушку (23) на консоли поперечной рамы (3).
5. Расположите резьбовые отверстия в подушке и консолях так,
чтобы они располагались друг над другом.
6. Вставьте винты (47) через расточки в консолях, вверните их в
расточки подушки (23) и прочно затяните.
