Anmärkningar för installationen
1. Före installationen, se till att rätt
anslutningar görs och att enheten fungerar
normalt. Felaktiga anslutningar kan leda till
skador på enheten.
2. Använd endast tillbehör som är utvecklade
och tillverkade för denna enhet. Andra
oauktoriserade tillbehör kan orsaka skada
på enheten.
3. Sätt fast alla strömkablar innan
installationen.
4. För att undvika skador på elektriska
komponenter så som laserhuvudet,
installera INTE enheten nära varma
områden.
5. Installera enheten horisontellt. Att installera
enheten mer än 30 grader från det
horisontella planet kan leda till försämrade
prestanda.
6. För att förhindra elektriska gnistor, anslut
först den positiva polen och sedan den
negativa.
7. Blockera INTE ventilationsöppningarna
på enhetens hölje, då detta förhindrar
värmeutstrålning och kan leda till skada på
enheten.

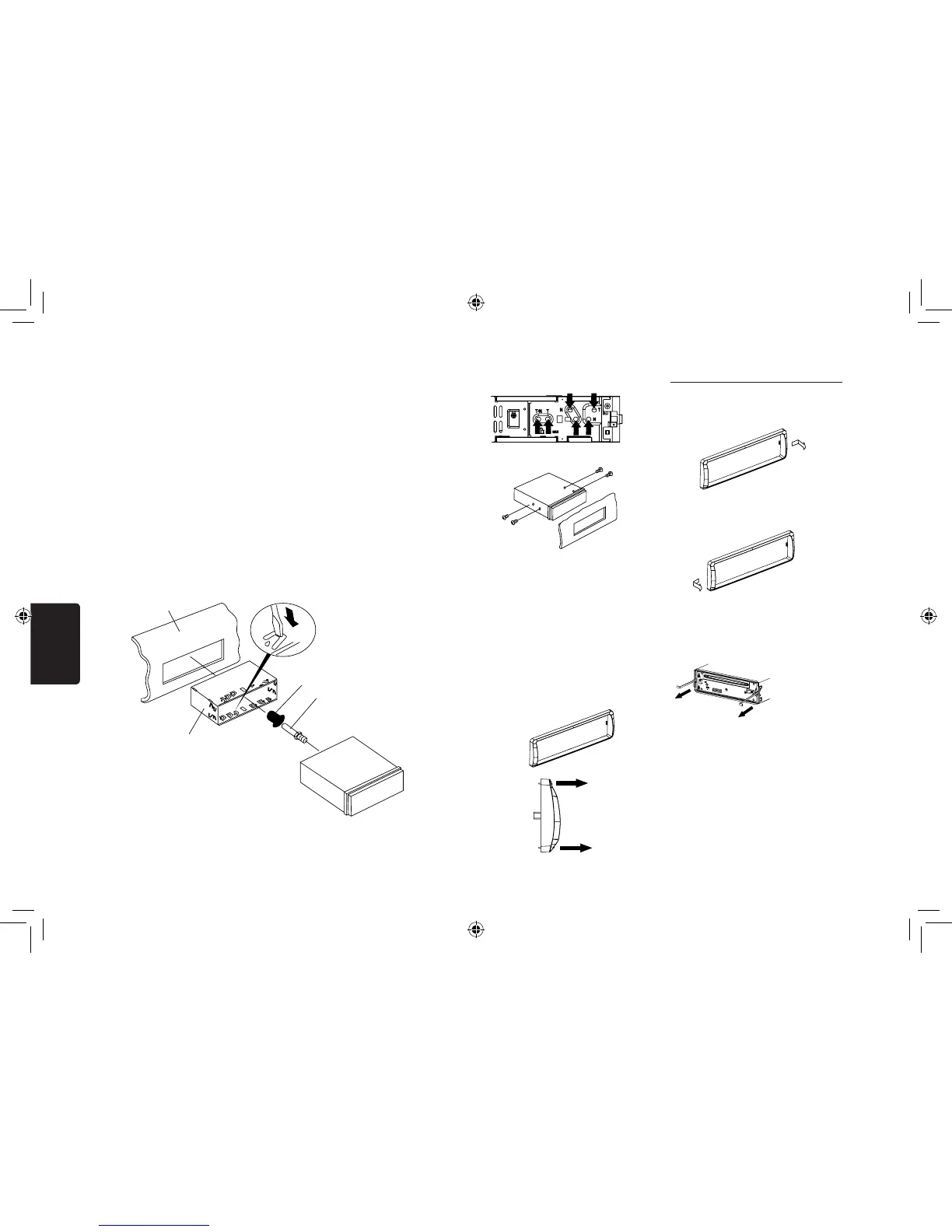

Installera enheten
Metod A
1. För in monteringsfästet i instrumentbrädan,
välj lämpliga fästikar efter storleken på
öppningen och sätt fast monteringsfästet
genom att böja fästikarna utåt med en
skruvmejsel.
2. Skruva in 1 M4×42 stopplugg i hålet bak
på enheten och sätt en gummihätta över
skruven. (se bilden nedan)
3. För in enheten i fästet tills du hör ett klick.
Instrumentbräda
Monteringsfäste
Skruvmejsel
Gummihölje
Specialskruv
Demontera trimringen
1. Tryck trimringen åt höger och dra ut den
högra delen.
2. Tryck trimringen åt vänster och dra ut den
vänstra delen.
Demontera enheten
1. Stäng av strömmen.
2. Ta bort panelen.
3. Ta bort trimringen.
4. För in borttagningsnycklarna tills de låses,
dra sedan ut enheten.
5. Koppla bort alla kablar.
Metod B
6) Ta bort källenheten
Monteringsram Instrumentbräda
M5 x 6
1. För in enheten direkt i öppningen på
instrumentbrädan.
2. För in M5×6 cylindriska skruvar genom
hålen i monteringsfästet in i hålen på
källenheten och dra åt skruvarna till
vänster & höger.
Installation av trimring
Fäst trimringen runt frontpanelen.
Se till att alla krokar är fastlåsta uppe och
nere på trimringen och montera den så att
alla krokar är låsta.
Uppe
Nere
