Clarion CZ702E User Manual

112
CZ702E
Español

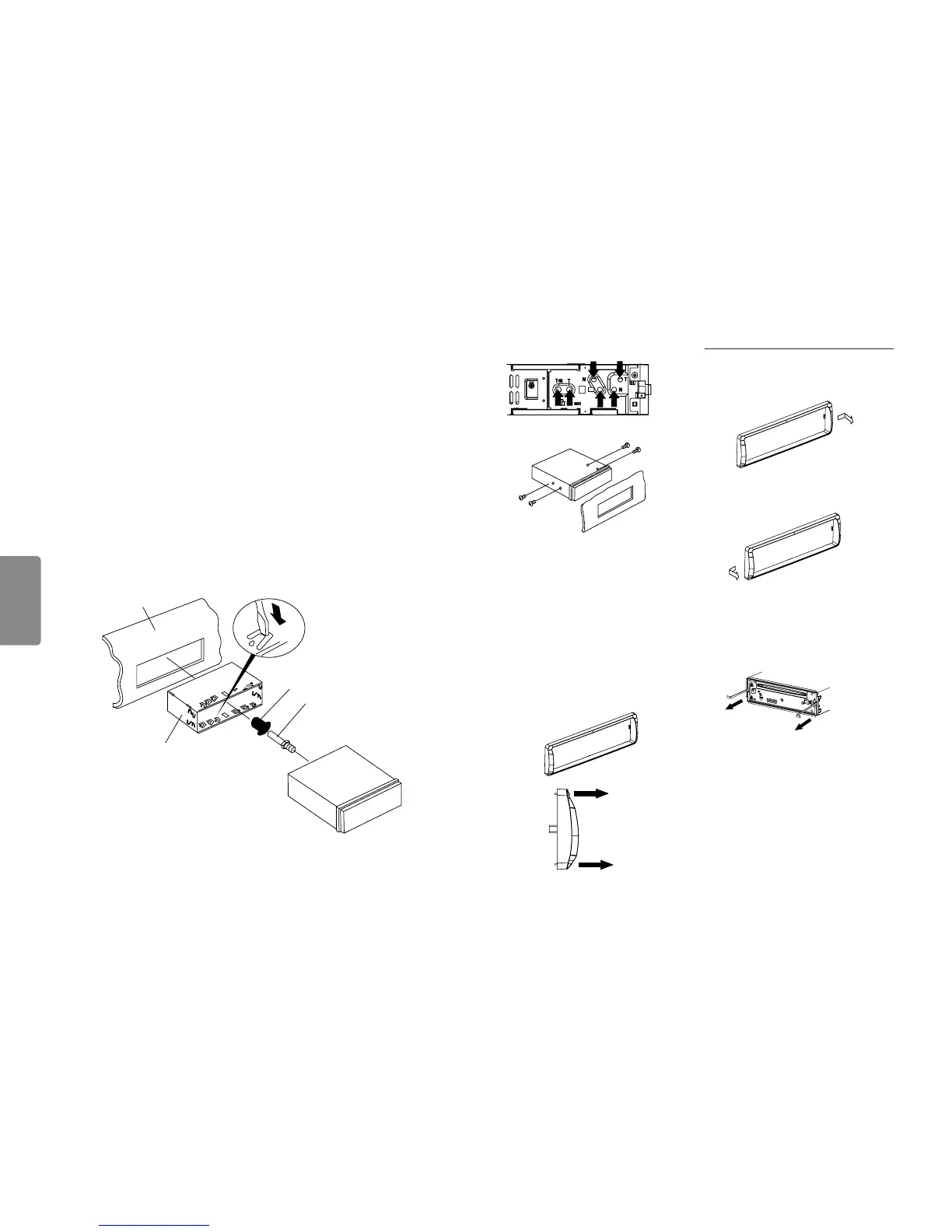

Desmonte el aro de ajuste
1. Presione el aro de ajuste a la derecha y
saque la parte derecha.
2. Presione el aro de ajuste a la izquierda y
saque la parte izquierda.
Desmonte la unidad
1. Apague el equipo.
2. Extraiga el panel.
3. Extraiga el aro de ajuste.
4. Inserte las herramientas de extracción
hacia atrás hasta que se sujeten, después
tire de la unidad hacia fuera.
5. Desconecte todos los cables.
Método B
6) Extracción de la unidad fuente
Bastidor de montaje
Salpicadero
M5x6
1. Inserte esta unidad directamente en la
abertura del salpicadero.
2. A través de los oricios del bastidor de
montaje situados en el interior de la
abertura, introduzca el tornillo cilíndrico
M5x6 en los oricios de la unidad y apriete
los tornillos de la izquierda y la derecha.
Instalación del aro de ajuste
Sujete el aro de ajuste alrededor del panel
frontal.
Tenga cuidado con la parte superior e inferior
del aro de ajuste y móntelo de
manera que todos los ganchos estén seguros.
Superior
Inferior
Notas de instalación
1. Antes de la instalación, por favor
asegúrese de realizar adecuadamente las
conexiones y de que la unidad funciona
normalmente. Una conexión inadecuada
puede causar daños a la unidad.
2. Utilice solamente accesorios diseñados y
fabricados para esta unidad, ya que otros
accesorios no autorizados pueden dañarla.
3. Antes de la instalación, por favor ajuste
todos los cables eléctricos.
4. Para evitar que se produzcan daños en los
componentes eléctricos, como la cabeza
del láser, NO instale la unidad en lugares
muy cercanos a lugares calientes.
5. Instale la unidad horizontalmente.
Instalar la unidad con más de 30 grados
verticalmente puede causar su mal
funcionamiento.
6. Para evitar que se produzcan chispas
eléctricas, conecte primero el polo positivo
y después el polo negativo.
7. NO bloquee la salida del ventilador de
refrigeración para asegurar una suciente
disipación del calor de la unidad. De lo
contrario, podrían causarse daños en la
misma.
Instalación de la unidad
Método A
1. Inserte el soporte de montaje en el
salpicadero. Elija la pestaña de montaje
adecuada de acuerdo con la anchura.
Doble hacia fuera la pestaña de montaje
con un destornillador para ajustar el
soporte en su lugar.
2. Atornille 1 pieza del M4x42 en el oricio de
la parte trasera de la unidad y coloque una
tapa de goma sobre el tornillo. (consulte la
siguiente imagen)
3. Deslice la unidad dentro del soporte hasta
que escuche un "clic".
Salpicadero
Soporte de montaje
Destornillador
Tapón de Hule
Tornillo especial
