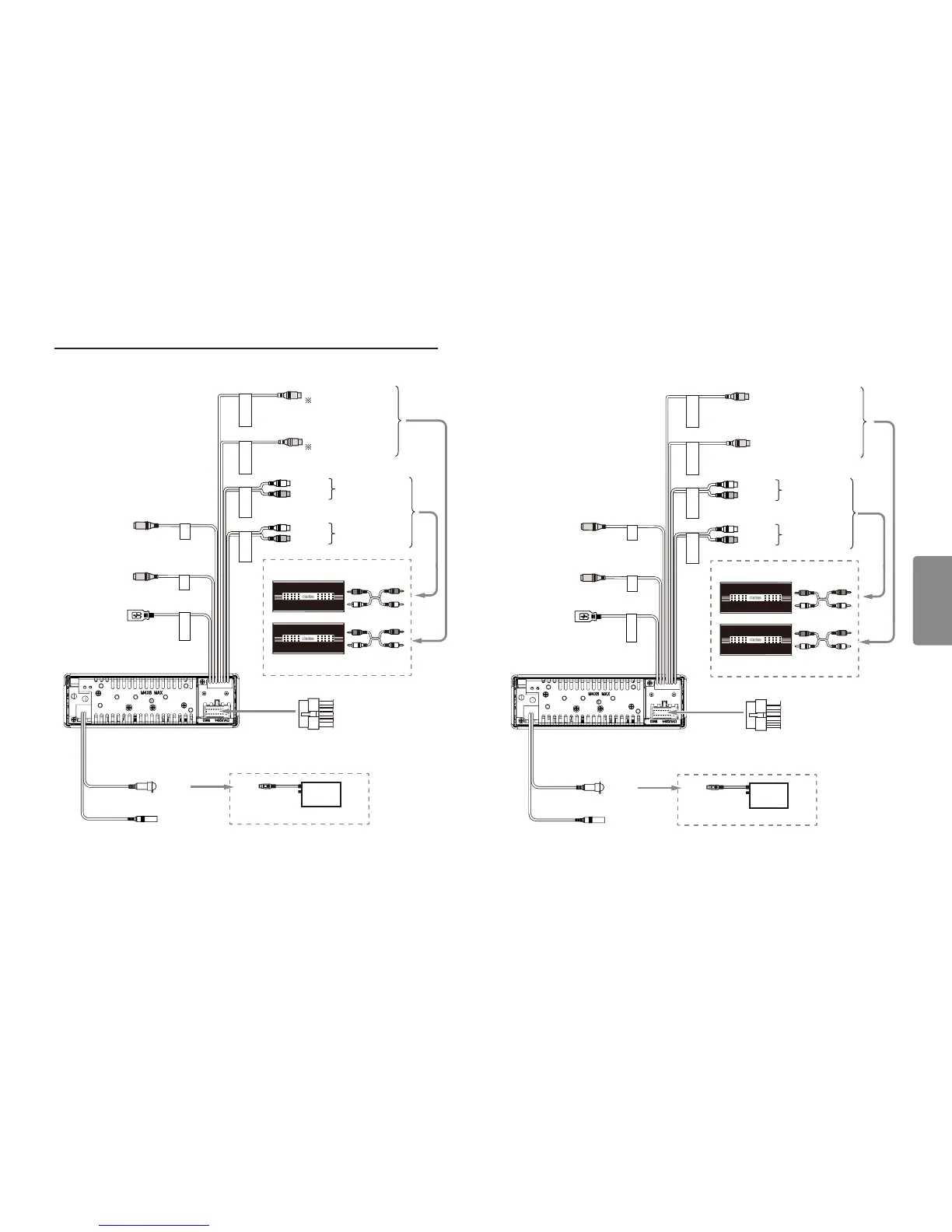

7) Cableado y conexiones
MIC
SWC
Terminal de salida
de audio frontal
Terminal de salida
de audio trasera
MIC
SWC
SUB OUT 1 REAR OUT L
SUB OUT 2 REAR OUT R
REAR OUT HIGH OUT
FRONT OUT MID OUT
SUB OUT 1 REAR OUT L
SUB OUT 2 REAR OUT R
REAR OUT HIGH OUT
FRONT OUT MID OUT
Salida de audio trasera (Izquierda)
Salida de audio trasera (Derecha)
Salida para subwoofer 1
de salida monoaural
Salida para subwoofer 2
de salida monoaural
Consulte la siguiente página. Consulte la siguiente página.
Conector USB Conector USB
Negro Negro
Morado Morado
Morado Morado
Antena Antena
Negro Negro
DAB DAB
DAB302E (a la venta por separado) DAB302E (a la venta por separado)
Negro Negro
Negro Negro
Terminal de control del volante Terminal de control del volante
Blanco Blanco
Wit Wit
Gris Gris
Rojo Rojo
Rood Rood
Izquierda Izquierda
Izquierda Izquierda
Derecha Derecha
Derecha Derecha
Negro Negro
Micrófono externo
(RCB-199: se vende por separado)
Micrófono externo
(RCB-199: se vende por separado)
Amplicador de 4 canales Amplicador de 4 canales
Amplicador de 2 canales Amplicador de 2 canales
Terminal de salida
de audio media
Terminal de salida
de audio alta
• El modo Normal • el modo de 2 vias
USB iPod/iPhone
USB iPod/iPhone
