Classeq D400 - Conexión Eléctrica; Suministro y Conexión de Agua

Gama de lavavajillas de carga frontal Classeq - Manual del usuario
9
ES

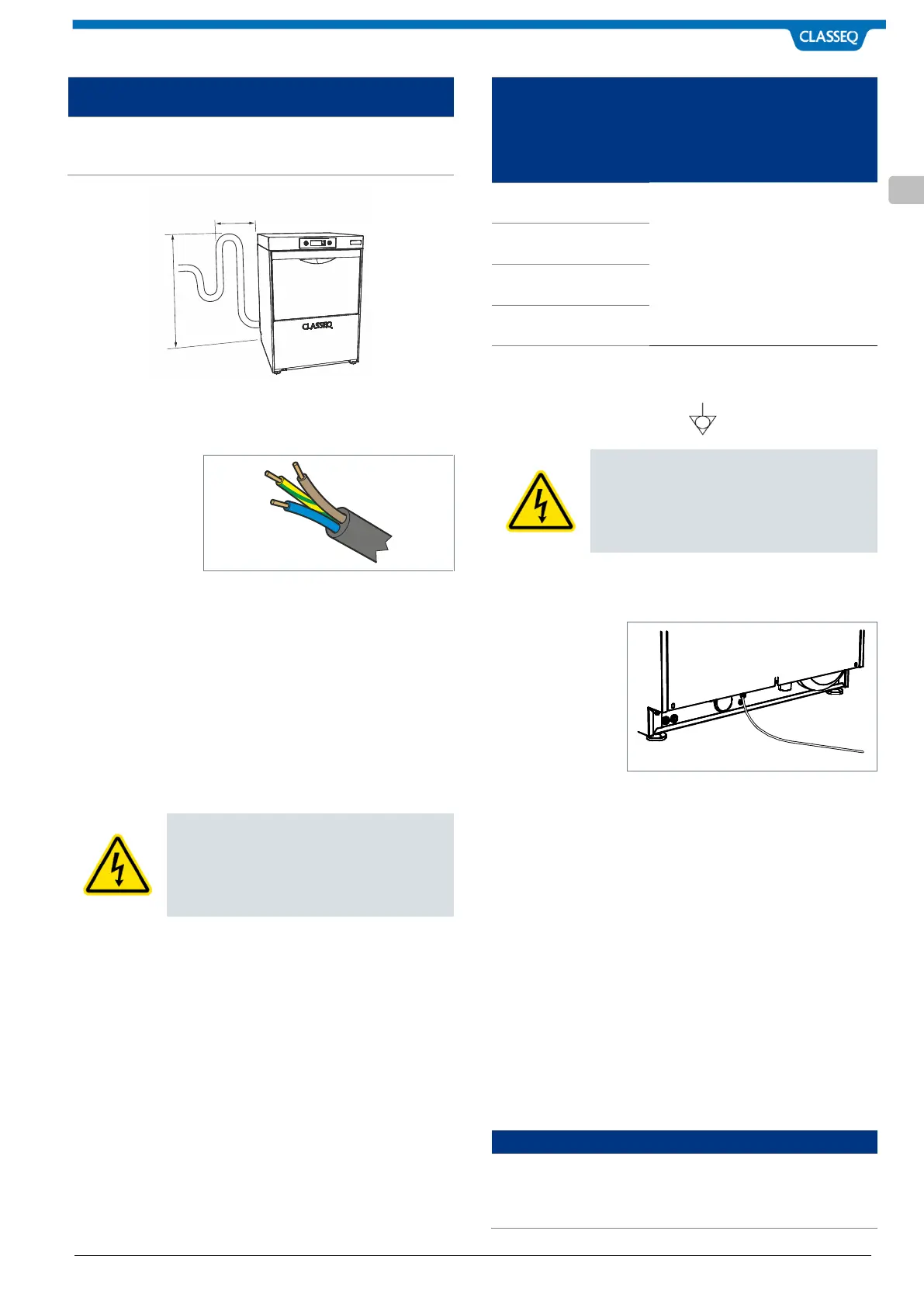

Dimensiones del
desagüe (mm)
G350
D400 /
G400
D500 /
G500
Altura de la tubería de
desagüe (bomba de
desagüe)
0 - 420
0 - 390
0 - 600
4.4 Conexión eléctrica
4.4.1 Conexión del cable a la red
Antes de conectar
el lavavajillas,
asegúrese de que
la tensión de salida
eléctrica disponible
y el fusible de
alimentación
cumplen con la calificación del lavavajillas. Para la calificación
eléctrica del lavavajillas consulte la placa de características.
Póngase en contacto con su distribuidor, un electricista titulado
o Classeq si no está seguro de cómo comprobarlo.
El suministro eléctrico debe incorporar un dispositivo de
desconexión (disyuntor / fusible) que cumpla con la normativa
local y nacional.
El lavavajillas debe estar conectado a la red de electricidad
utilizando el cable eléctrico de red suministrado. NO utilice
cable(s) de prolongación eléctrico(s) para suministrar
electricidad al lavavajillas.
¡PELIGRO!
Todos los trabajos eléctricos deberán llevarse
a cabo con arreglo a lo previsto en la
normativa local y nacional y por parte de un
electricista titulado.
4.4.2 Especificación de la conexión eléctrica
Según las especificaciones del lavavajillas puede suministrarse
o no con un enchufe moldeado de red o sin él.
Cuando realice el cableado del lavavajillas a la salida de red,
utilice un multímetro o voltímetro para garantizar que el punto
de conexión está eléctricamente aislado antes de intentar
realizar las conexiones.
4.4.3 Especificación del cable eléctrico
Si se daña o se deteriorara el cable de suministro eléctrico,
DEBE sustituirse por un cable o conjunto de cables
suministrados por Classeq, sus representantes de servicio o
personas tituladas similares, a fin de evitar peligros y cumplir
las especificaciones mínimas que se indican a continuación.
Calificación
del
lavavajillas
(Voltios /
Fase /
Amperios)
Tamaño
del
cable
Temperatura
de servicio
Longitud
del cable
Cumple
220-240 V /
1 N~/30 A
3G 4,0
60 °C mín.
3 m
H07RN-
f
380-415 V /
3 N~/12 A
5G 2,5
380-415 V /
3 N~/16 A
5G 2,5
380-415 V /
3 N~/22 A
5G 4,0
Para la calificación eléctrica del lavavajillas consulte la etiqueta
de características (►2.3).
4.4.4 Conexión equipotencial
¡PELIGRO!
Por motivos de seguridad, el lavavajillas DEBE
estar anclado a la carpintería metálica
adyacente o conectado a tierra para que esté
a la misma potencia (es decir, tensión).
Póngase en contacto con su distribuidor, un electricista titulado
o Classeq si no está seguro de cómo comprobarlo.
El perno de la
conexión
equipotencial está
situado en la parte
trasera del
lavavajillas y está
equipado con una
tuerca M5. Utilice
la llave inglesa de 8
mm para conectar la terminal del cable de la conexión a este
lugar y asegúrese de que la tuerca está bien ajustada.
4.5 Suministro y conexión de agua
4.5.1 Restricciones en el suministro de agua
Los resultados de lavado de los lavavajillas comerciales podrían
verse afectados por las condiciones externas como la
temperatura, la presión y la dureza del agua entrante y la
elección de sustancias químicas.
Temperatura del agua de suministro:
 4º C mímino
 55º C máximo
Presión dinámica del agua de suministro:
La presión dinámica del agua de suministro determinará si el
lavavajillas necesita equipamiento adicional para instalarlo en
el sistema de suministro de agua, tal y como se indica a
continuación:
Presión del agua medida
Consecuencia
0 a 2 bares (0 a 200 kPa)
Deberá instalarse una bomba
reforzadora del aclarado externa
para incrementar la presión del
suministro de agua al lavavajillas.
H
W
