CLASSEQ Untertisch-Spülmaschinen – Benutzerhandbuch
8

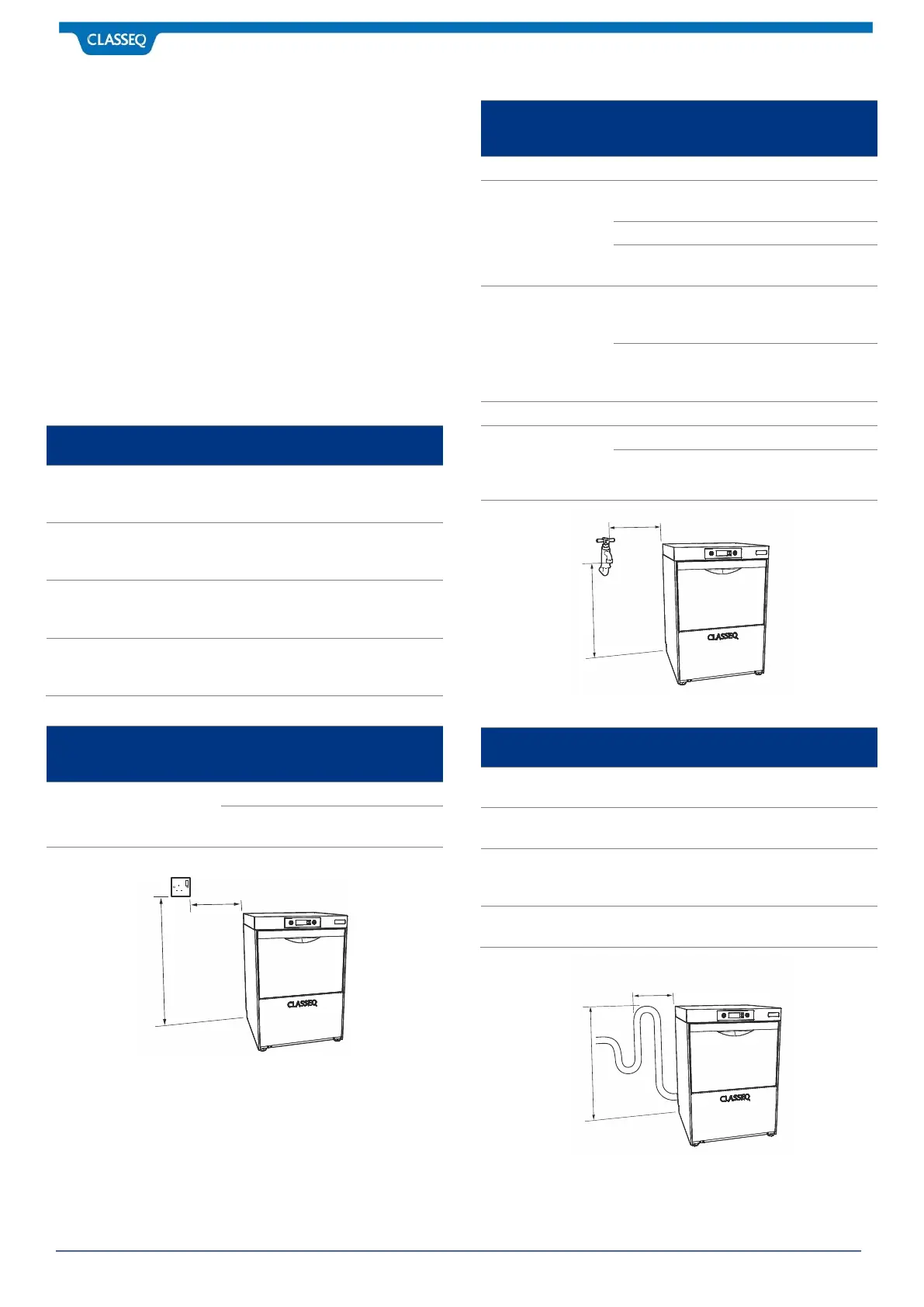

Stromversorgung
Elektrische Anschlüsse MÜSSEN gemäß den lokalen Vorschriften
durchgeführt werden. Classeq empfiehlt, dass die folgenden
Mindestanforderungen eingehalten werden:
 Alle Geschirrspüler werden über einen
Fehlerstromschutzschalter oder eine
Differenzialschutzsperre angeschlossen.
 Eine Trennvorrichtung mit einem Pol-Abstand von
mindestens 3 mm muss gemäß den elektrotechnischen
Normen in die feste Verkabelung integriert sein.
 Stellen Sie eine Verbindung zu einem
Potentialausgleichsleiter her – der Anschluss hierfür
befindet sich an der Rückseite des Geschirrspülers –
dies ist ein Zusatz zur geerdeten Stromversorgung.
 Vergewissern Sie sich vor dem Anschließen, dass die
Stromspannung und Sicherung mit den Angaben auf
dem Typenschild übereinstimmen.
:Elektrik
G350
D400 /
G400
D500 /
G500
Versorgung 1
220–240 V
(1 Phase)
13 A
2,85 kW
2,85 kW
Versorgung 2
380–415 V
(3 Phasen)
13 A
6,25 kW
6,58 kW
Versorgung 3
220–240 V
(1 Phasen)
30 A
6,25 kW
6,58 kW
Versorgung 4
220–240 V
(1 Phase)
12 A
2,58 kW
Stromversorgungsbuchse (mm)
G350
D400
/
G400
D500
/
G500
Max. Position der
Stromversorgungsbuchse
(mm)
W = Breite
950
950
700
H = Höhe
(max.)
1450
1500
1550
Wasserzulauf
G350
D400
/
G400
D500
/
G500
Temperaturbereich
4 - 55°C
Druck
0–2 bar
Druckerhöhungspump
e erforderlich
2–4 bar
Keiner Änderung
Über 4 bar
Druckreduzierventil
erforderlich
Durchflussmenge
ohne
Wasserenthärte
r
11 l/min
mit
Wasserenthärte
r
-
4 l/min
Wasseranschluss
G¾” (¾” BSP)
Maximale
Platzierung des
Wasseranschlusse
s (mm)
W = Breite
700
650
600
H = Höhe
700
700
650
Abfluss
Maße des Abflusses
(mm)
G350
D400 /
G400
D500 /
G500
Durchmesser des
Standrohrs
35
W = maximale Distanz
vom Geschirrspüler
750
750
400
H = Höhe des
Abflussrohrs
(Schwerkraftentleerung)
0 - 40
Höhe des Abflussrohrs
(Abflusspumpe)
0 - 420
0 - 390
0 - 600
H
W
H
W
H
W
