M06K40A18-00 CKN-XHE2i 7.1-14.2 11
3.5 Congurations CBK, CCK

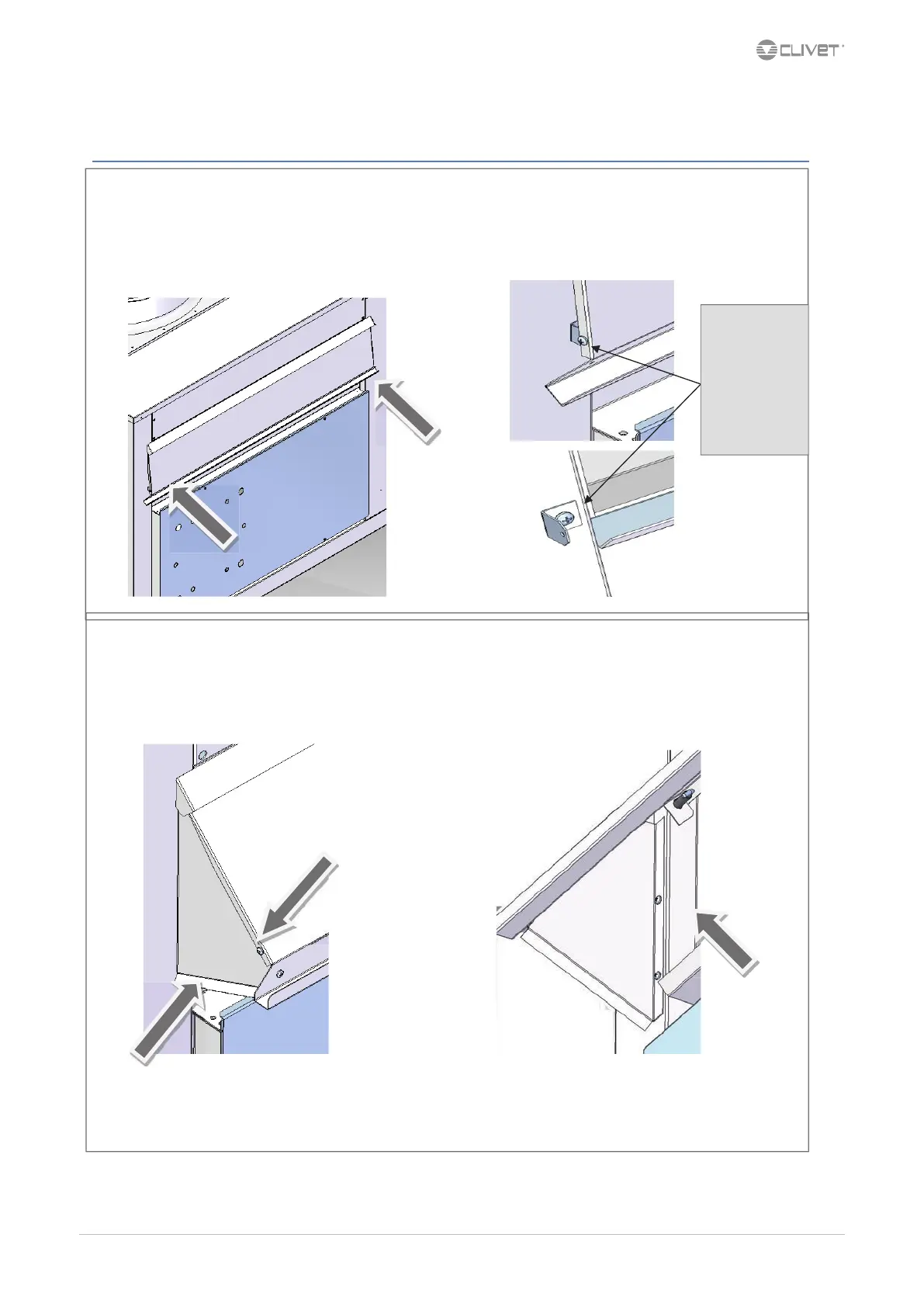

CUFFIA ARIA ESTERNA - EXTERNAL AIR HOOD
1 - APRIRE CUFFIA ARIA ESTERNA – All’interno ci sono le finiture DX e SX, rete AE + viti di fissaggio
1 – OPEN THE EXTERNAL AIR HOOD – Inside there are right and left parts, grid EA + fixing screws
2 - FISSARE LE FINITURE DX E SX - Esternamente e internamente, sugli appositi fori con le viti in dotazione.
2 – FIX RIGHT and LEFT PARTS - With screws supplied, on the appropriate holes internal and external side.
FISSAGGI ESTERNI - EXTERNAL FIXING FISSAGGI INTERNI - INTERNAL FIXING
Le pieghe in basso devono andare verso l’esterno della cuffia !
The folds on the bottom must be installed on the external side of the air hood !
Togliere viti e
staffa di fissaggio
Remove screws
and
mounting bracket
