4 - COLLEGAMENTI IDRAULICI

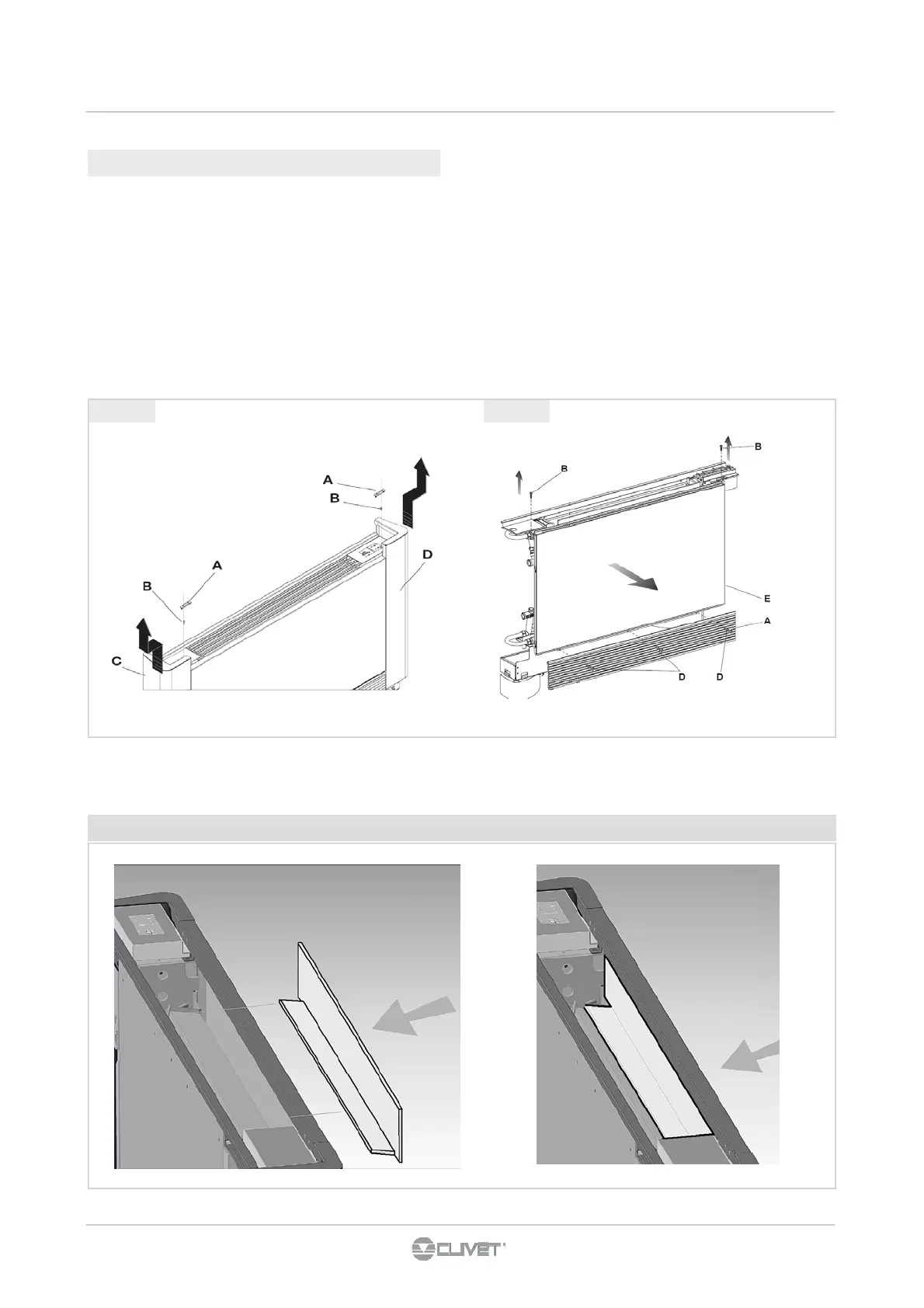

fig 4.4 fig 4.5
4.4.2 Smontaggio pannello di comando
Posizionare l’interruttore generale dell’impianto su spento.
Smontare lo sportellino di accesso gruppi collettori (fig.
4.6 rif. A) svitando le due viti di fissaggio (fig. 4.6 rif. B).
Smontare il pannello di comando (fig. 4.6 rif. C) svitando
le due viti di fissaggio (fig. 4.6 rif. D).
Staccare la scheda di controllo (fig. 4.6 rif. E).
Staccare i connettori dei collegamenti elettrici.
Sfilare i cablaggi all’interno della macchina e reinfilarli dal
lato opposto.
Utilizzare, per la connessione del motore, l’apposito
cablaggio per attacchi a destra disponibile come
accessorio.
Invertire le posizioni di montaggio dello sportellino (fig. 4.6
rif. A) con il pannello di comando (fig. 4.6 rif. C) e rimontarli
nelle rispettive posizioni.
Smontare la vaschetta di raccolta condensa (fig. 4.6 rif. F) e
rimontarla sul lato opposto con le relative viti di fissaggio
(fig. 4.6 rif. G).
Il pannello isolante deve essere nella posizione indicata, altrimenti la batteria non viene attraversata dal'aria
13
