4 - COLLEGAMENTI IDRAULICI

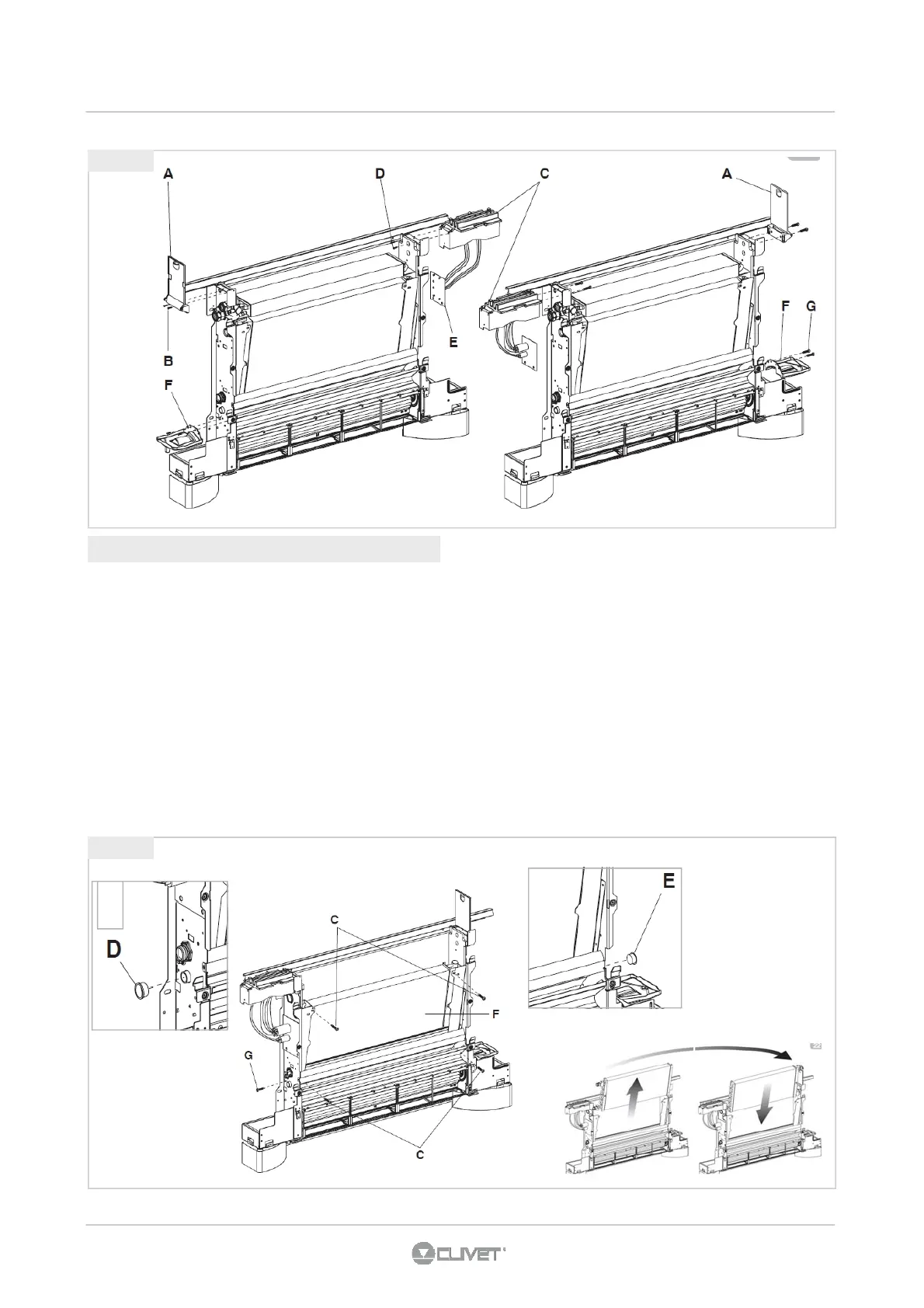

4.4.3 Rotazione batteria per attacchi a DX
• svitare le quattro viti che fissano lo scambiatore (fig. 4.7
rif. C);
• sfilare la sonda acqua della batteria;
• sfilare lo scambiatore (fig. 4.7 rif. F);
• sfilare la prolunga rompigoccia dalla vaschetta centrale
(fig. 4.7 rif. D);
• sul lato opposto sfilare il tappo sul foro di evacuazione
condensa (fig. 4.7 rif. E);
• svitare la vite di fissaggio vaschetta di raccolta condensa
centrale (fig. 4.7 rif. G), portare la vaschetta in appoggio
sul lato opposto in modo che dalla struttura fuoriesca il
bocchettone di attacco per la prolunga rompigoccia indi
bloccare la bacinella con la vite precedentemente smontata;
• reinfilare la prolunga rompigoccia e sul lato opposto il tappo;
• ruotare lo scambiatore portando gli attacchi sul lato opposto,
e reinfilarlo sulla macchina
• avvitare tutte le viti di fissaggio dello scambiatore
• Completate tutte le operazioni descritte rimontate tutti i
componenti precedentemente smontati seguendo le
operazioni di smontaggio in senso inverso.
fig 4.6
fig 4.7
