4 - COLLEGAMENTI IDRAULICI

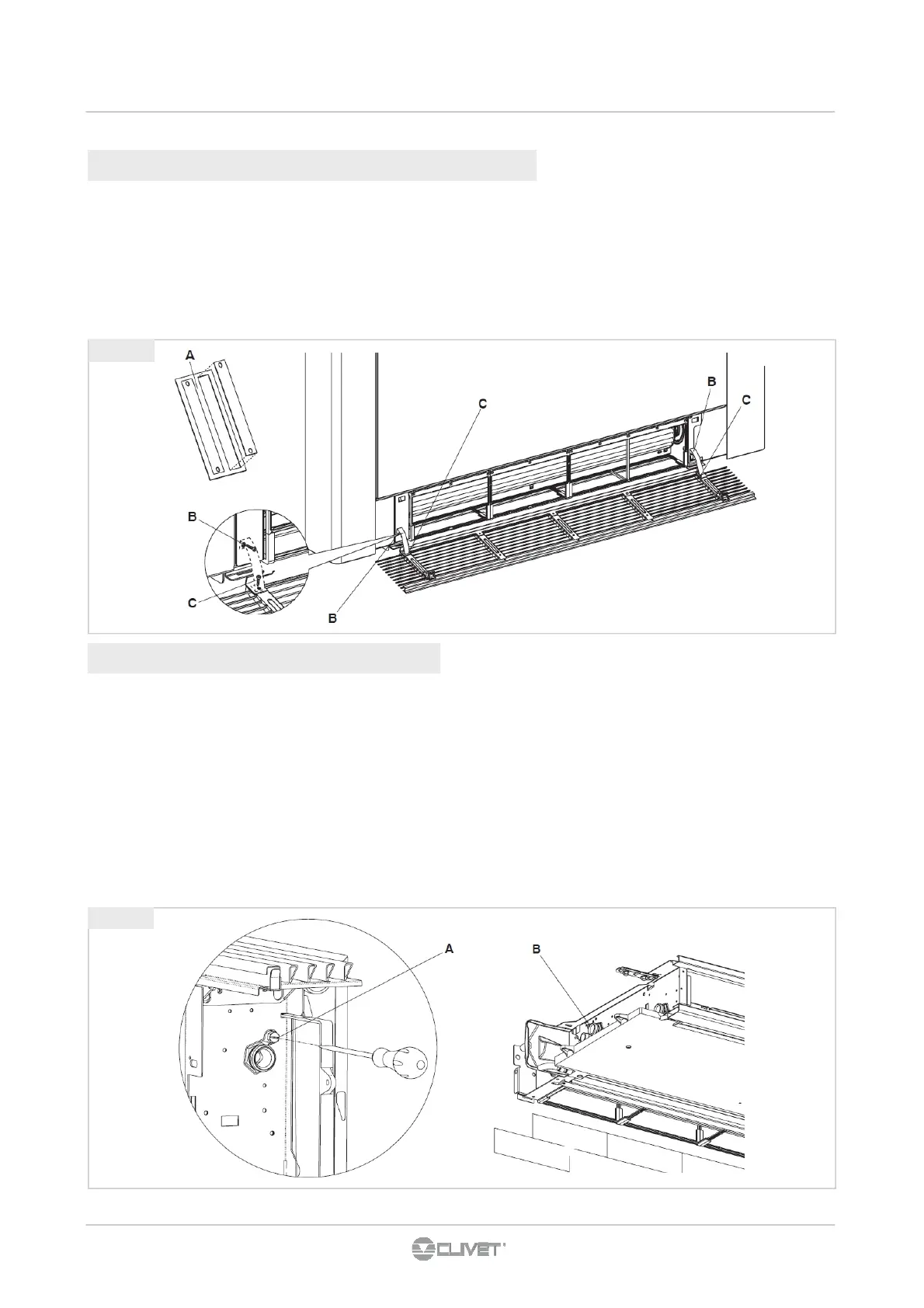

4.5 MONTAGGIO SOSTEGNO SICUREZZA GRIGLIA ANTERIORE
Nel caso in cui il ventilconvettore venga installato in posizione
orizzontale, per garantire la sicurezza delle operazioni di
pulizia/sostituzione filtri, devono obbligatoriamente essere
montate, dall'installatore, le due fascette di sicurezza presenti
nel sacchetto in dotazione assieme al manuale di istruzioni ed
agli accessori.
• Separare le due fascette (fig. 4.8 rif. A);
4.6 RIEMPIMENTO IMPIANTO
Durante l’avviamento dell’impianto assicurarsi che il detentore
sul gruppo idraulico sia aperto.
Se ci si trova in mancanza di alimentazione elettrica e la ter-
movalvola è già stata alimentata precedentemente sarà ne-
cessario utilizzare l’apposito cappuccio per premere
l’otturatore della valvola per aprirla.
• Aprire tutti i dispositivi di intercettazione dell’impianto
(manuali o automatici);
• Iniziare il riempimento aprendo lentamente il rubinetto di
carico acqua impianto;
• Per i modelli installati in posizione verticale agire
(utilizzando un cacciavite) sullo sfiato della batteria posto
più in alto (fig.4.9 rif.A);
• per gli apparecchi installati in posizione orizzontale agire
sullo sfiato posizionato più in alto (fig.4.9 rif.B);
• Quando comincia ad uscire acqua dalle valvole di sfiato
dell’apparecchio, chiuderle e continuare il caricamento fino
al valore nominale previsto per l’impianto.
• Verificare la tenuta idraulica delle guarnizioni.
• Si consiglia di ripetere questa operazione dopo che
l’apparecchio ha funzionato per alcune ore e di controllare
periodicamente la pressione dell’impianto.
• aprire la griglia anteriore e svitare completamente le viti di
fissaggio delle molle (fig. 4.8 rif. B);
• fissare le due fascette riavvitando le viti (fig. 4.8 rif. B);
• fissare l'altra parte delle fascette alla griglia per mezzo delle
viti in dotazione (fig. 4.8 rif. C);
• chiudere la griglia.
fig 4.8
fig 4.9
