Connexions
1998NA
MONTANTE
CITOFONICA
POSTO
ESTERNO
~
24
T
X
R
X
~
0
L
M
L
M
C
H
C
H
G
N
D
L
P
2
L
P
1
O
U
T
O
U
T
N
O
C
1195
1
2
1
2
0
2
3
0
0
2
4

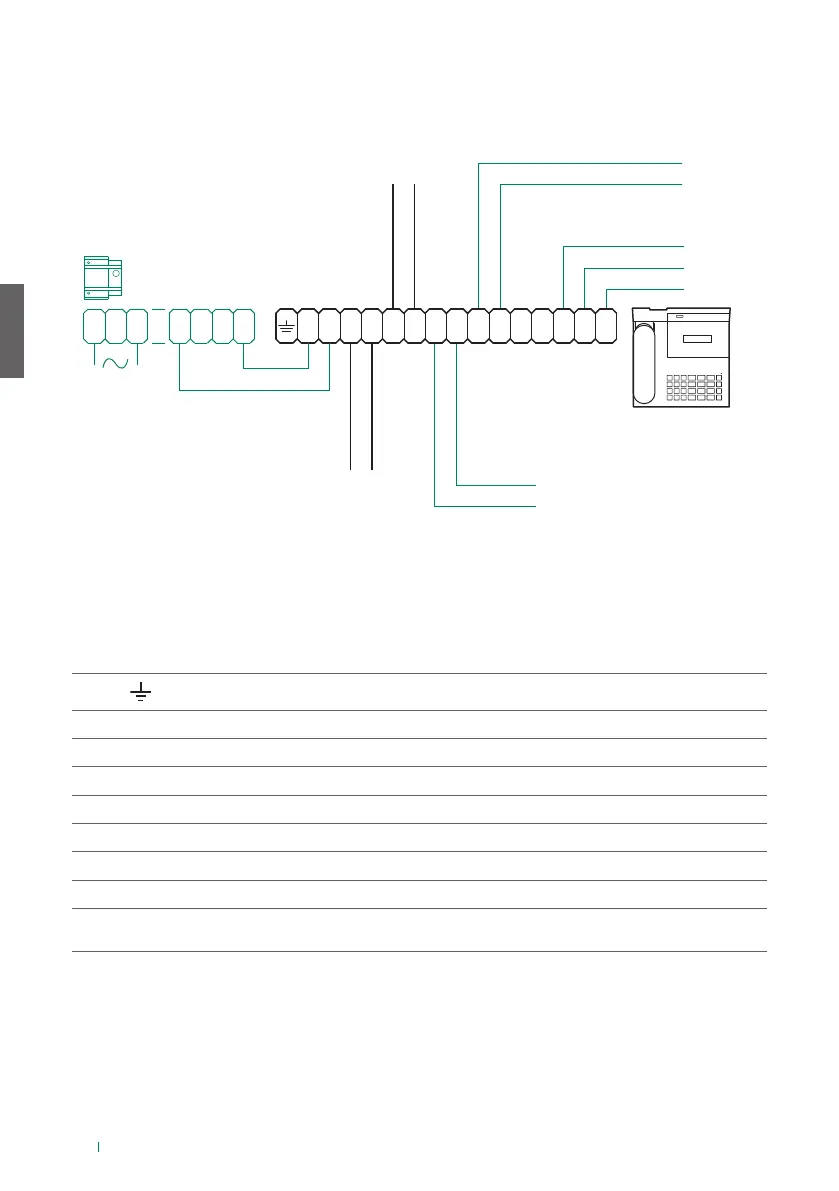

Description bornier
Mise à la terre
24 Alimentation 24 VCA
0 Alimentation 0 VCA
LP1 LP2 Ligne de données entrantes depuis le poste extérieur
LM LM Ligne de données vers les montants
CH CH Contact libre pour «répétition d’appel» ou «activation du moniteur extérieur»
OUT OUT Sortie C NO pour commande du module caméra déportée
NO C Contact normalement ouvert pour fonction «SUISMOI» (Follow me)
TX RX GND
Série rs232 à connecter au standard à distance dans les installations à plusieurs standards en
série ou en parallèle
