CONFIGURAZIONE DEI DISPOSITIVI

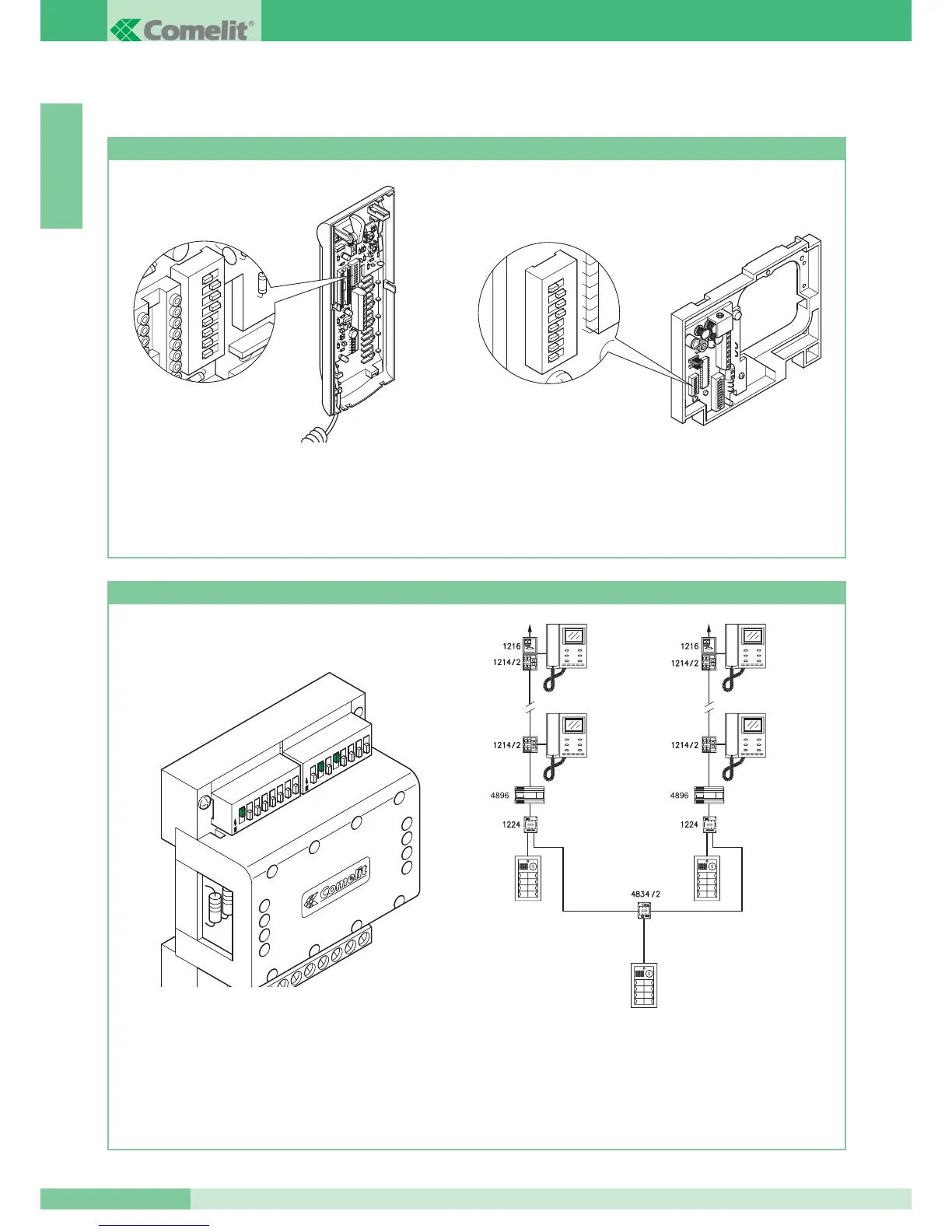

Programmazione citofono Art. 2408W/A, 2410W, 2428W e staffa Art. 4714W/2
• Ogni citofono o staffa del sistema viene identificato
mediante il proprio codice; tale codice deve essere impostato
mediante il Dip switches presente sulla scheda citofonica
oppure sulla staffa (vedi figure).
• Il codice utente deve essere impostato secondo la corrispondenza
descritta nella tabella di programmazione di pag. 19.
• La codifica può avvenire in qualsiasi momento, anche senza
alimentazione.
1 2
3
4 5
6 7
8
1 2
3
4 5
6 7
8
Programmazione scambio Art. 1224
• Ogni modulo scambio è dotato di una coppia di Dip switches
ad 8 selettori (vedi figura). I due Dip switches definiscono
il range minimo MIN e massimo MAX di codici che possono
essere riconosciuti dallo scambio.
• Si ricordi che i Dip switches MIN e MAX definiscono rispettivamente
i codici utente più basso e più alto collegabili al montante.
•Per l’impostazione dei valori desiderati si faccia riferimento
alla tabella di pag. 19.
• Scambi distinti devono gestire intervalli di codici non sovrapposti.
PORTA PRINCIPALE DAL N° 1÷20.
SCALA A SCALA B
4700 W
4700 W/I
4701 W/A
4700 W
4700 W/I
4701 W/A
N° 1÷10 N° 11÷20
4700 W
4700 W/I
4701 W/A
4700 W
4700 W/I
4701 W/A
MAX
MIN
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
O
N
O
N
• Esempio di codifica scambio Art. 1224 della scala A
numero minimo 1, numero massimo 10.
